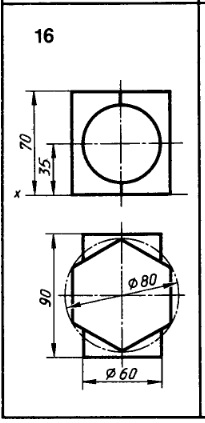

Пересечение многогранника. Вариант 16 ЧЕРТЕЖ Упражнение 35
Взаимное пересечение многогранника с телом вращения
По двум проекциям геометрических тел (многогранника и тела вращения) построить третью проекцию и изометрию. Построить линии пересечения поверхностей этих тел.

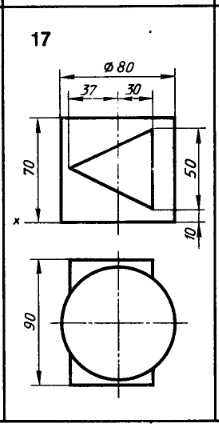

Пересечение многогранника. Вариант 17 ЧЕРТЕЖ Упражнение 35
Взаимное пересечение многогранника с телом вращения
По двум проекциям геометрических тел (многогранника и тела вращения) построить третью проекцию и изометрию. Построить линии пересечения поверхностей этих тел.

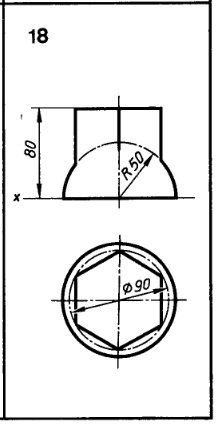

Пересечение многогранника. Вариант 18 ЧЕРТЕЖ Упражнение 35
Взаимное пересечение многогранника с телом вращения
По двум проекциям геометрических тел (многогранника и тела вращения) построить третью проекцию и изометрию. Построить линии пересечения поверхностей этих тел.
