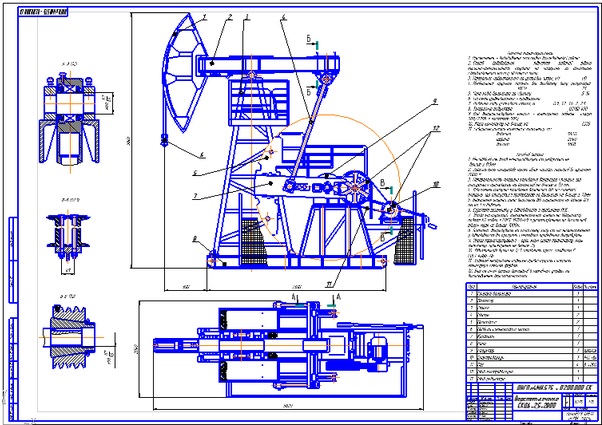

| Станок-качалка СКД6-2,5-2800
Тип работы: Чертежи
Форматы файлов: CAD-системы и проектирование, AutoCAD (DWG/DXF), КОМПАС
Описание:
Станок-качалка СКД6-2,5-2800-(Формат Компас-CDW, Autocad-DWG, Adobe-PDF, Picture-Jpeg)-Чертеж-Оборудование для добычи и подготовки нефти и газа-Курсовая работа-Дипломная работа
Комментарии: Техническая характеристика
1.Назначение - добыча пластовой углеводородной жидкости.
2.Способ добычи - поднятие рабочей жидкости насосно-компрессорными трубами на поверхность с помощью скважинного насоса объемного типа.
3.Номинальная нагрузка на устьовий шток, кН 60.
4.Номинальный крутящий момент (на выходном валу редуктора), кН*м 28.
5.Чило ходов балансира в минуту 5-14.
6.Система уравновешивания - кривошипна.
7.Длина хода устьевого штока, м 0,9; 1,2; 1,6; 2; 2,5.
8.Типоразмер редуктора - Ц2НШ-450.
9.Вид используемой энергии - электрическая: переменный ток 380/220В с частотой 50Гц.
10.Масса комплекта не более, кг 8335
11.Габаритные размеры наземного комплекса, мм
длина 5820
ширина 2040
высота 5605
Технические требования
1.Несоосность валов электродвигателя и редуктора не
более 0,5 мм.
2.Обеспечить предварительное натяжение ветвей ременной передачи с усилием 2000 Н.
3.Непараллельность плоскости колебания балансира и плоскостей, описываемых противовесом на балансирі не более 1,0 мм.
4.Отклонение плоскости колебания балансира от оси симметрии плоскости описывается противовесом на балансирі не более 1,0 мм
5.Отклонение опорной рамы станка от горизонтали не более 0,5 мм на 1 м длины.
6.Станок заземлить в соответствии с правилами ПУЭ.
7.Условия эксплуатации: континентальный климат на открытом воздухе К1 по ГОСТ 15150-69 с расположением по высоте над уровнем моря не более 1000м.
8.Комплекс опробовать на холостом ходу и под нагрузкой в соответствии с программой и методикой проведения испытаний.
9.Условия транспортировка - любым видом транспорта, который обеспечивает ускорение не более 2q.
10.Подшипниковые узлы на 1/3 заполнить пресс-солидолом С
ГОСТ 4366-76
11.Наружные необработанные поверхности дробоструїти и покрыть атмосферо стойкой краской.
12.Другие технические требования изложены в технических условиях на изготовление станка-качалки.
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
