Различные задания по инженерной графике
|
|
| engineerklub | Дата: Среда, 15.12.2021, 16:47 | Сообщение # 46 |
 Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| ВАЛИК ПРОМЕЖУТОЧНЫЙ Вариант 1
Задание: Выполнить эскиз детали по описанию геометрической формы и заданным размерам.
Деталь «ВАЛИК ПРОМЕЖУТОЧНЫЙ» состоит из четырёх участков, расположенных на одной оси. Деталь изготовлена из латуни литейной.
Участок № 1 (левый) – цилиндр диаметром 30 мм длиной 18 мм.
Участок №2 (вправо от участка №1) – цилиндр диаметром 40 мм, длиной 20 мм.
Участок № 3 (вправо от участка №2) – цилиндр диаметром 82 мм длиной 16 мм. На этом участке выполнены две лыски с размером «под ключ» 60 мм.
Участок № 4 (вправо от участка №3) – цилиндр диаметром 52 мм длиной 30 мм. На расстоянии 15 мм от правого торца выполнены четыре
цилиндрических отверстия диаметром 8 мм, глубиной 10 мм. Оси отверстий перпендикулярны оси детали.
С левого торца выполнено глухое отверстие, в котором на длину 32 мм нарезана трубная цилиндрическая резьба 1/2 дюйма, с проточкой.
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Суббота, 15.01.2022, 08:47 | Сообщение # 47 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

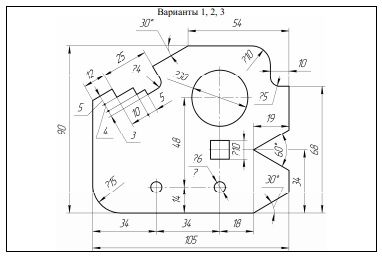

| Нанесение размеров. Уклон и конусность. Задание 2. Вариант 1
Цель работы:
1. Ознокомление с основными правилами простановки размеров.
2. Изучение и выполнение геометрического построения уклона и конусности.
Содержание задания.
1. Ознакомившись с ГОСТами 2.307–68 и 2.306–68, в левой части листа выполнить построение плоской детали в соответствии с вариантами приложения А и нанести
размеры. Толщину детали для всех вариантов принять 5 мм.
2. В правой части листа в соответствии с приложением Б выполнить чертеж детали, имеющей уклон и конусность. Нанести все необходимые размеры в соответствии с
ГОСТами 2.307–68 и 2.320–82.
Все дополнительные построения на чертеже необходимо сохранить.
ИГ 350306.01.01.001
ИГ 190303.01.01.001
ИГ 150302.01.01.001
ИГ 350302.01.01.001
ИГ 350305.01.01.001
ИГ 350401.01.01.001
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 18.01.2022, 17:19 | Сообщение # 48 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Корпус. Задание 1. Простые разрезы
Корпус. Вариант 1. Простые разрезы
МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ ЗАДАНИЯ
Чертеж выполняется с использованием простого разреза. Исходные данные для выполнения этого задания находятся в табл.1 (см первый скриншот). По заданной аксонометрической проекции предмета вычертить в проекционной связи три его изображения, выполнив необходимые разрезы.
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 18.01.2022, 17:20 | Сообщение # 49 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

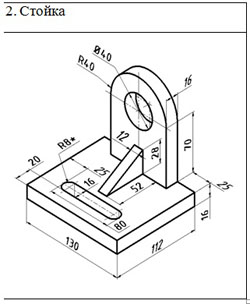

| Стойка. Вариант 2. Простые разрезы
МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ ЗАДАНИЯ
Задание 1. Чертеж выполняется с использованием простого разреза. Исходные данные для выполнения этого задания находятся в табл.1 (см первый скриншот). По заданной аксонометрической проекции предмета вычертить в проекционной связи три его изображения, выполнив необходимые разрезы.
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 20.01.2022, 19:52 | Сообщение # 50 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

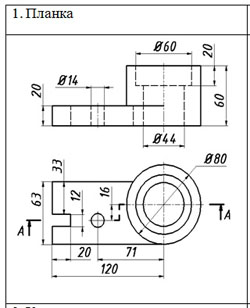

| Планка. Вариант 1. Сложные разрезы
МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ ЗАДАНИЯ
Чертеж выполняется с использованием сложного разреза (положение секущих плоскостей приведено в задании, см. скриншот 1). На месте соответствующего вида выполнить указанный сложный разрез. При необходимости (для выявления форм всех элементов предмета) использовать местные или простые разрезы.
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 20.01.2022, 19:52 | Сообщение # 51 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Стойка. Вариант 2. Сложные разрезы
МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ ЗАДАНИЯ
Чертеж выполняется с использованием сложного разреза (положение секущих плоскостей приведено в задании, см. скриншот 1). На месте соответствующего вида выполнить указанный сложный разрез. При необходимости (для выявления форм всех элементов предмета) использовать местные или простые разрезы.
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 20.01.2022, 19:54 | Сообщение # 52 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

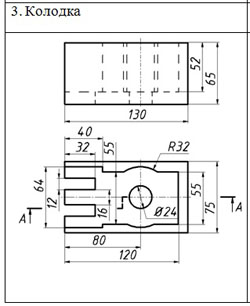

| Колодка. Вариант 3. Сложные разрезы
МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ ЗАДАНИЯ
Чертеж выполняется с использованием сложного разреза (положение секущих плоскостей приведено в задании, см. скриншот 1). На месте соответствующего вида выполнить указанный сложный разрез. При необходимости (для выявления форм всех элементов предмета) использовать местные или простые разрезы.
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 20.01.2022, 19:55 | Сообщение # 53 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Планка. Вариант 4. Сложные разрезы
МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ ЗАДАНИЯ
Чертеж выполняется с использованием сложного разреза (положение секущих плоскостей приведено в задании, см. скриншот 1). На месте соответствующего вида выполнить указанный сложный разрез. При необходимости (для выявления форм всех элементов предмета) использовать местные или простые разрезы.
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 20.01.2022, 19:55 | Сообщение # 54 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Регулятор. Вариант 5. Сложные разрезы
МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ ЗАДАНИЯ
Чертеж выполняется с использованием сложного разреза (положение секущих плоскостей приведено в задании, см. скриншот 1). На месте соответствующего вида выполнить указанный сложный разрез. При необходимости (для выявления форм всех элементов предмета) использовать местные или простые разрезы.
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 27.01.2022, 10:37 | Сообщение # 55 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

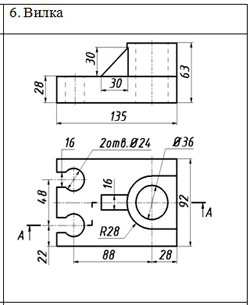

| Вилка. Вариант 6. Сложные разрезы
МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ ЗАДАНИЯ
Чертеж выполняется с использованием сложного разреза (положение секущих плоскостей приведено в задании, см. скриншот 1). На месте соответствующего вида выполнить указанный сложный разрез. При необходимости (для выявления форм всех элементов предмета) использовать местные или простые разрезы.
СКАЧАТЬ
Вилка. Вариант 6 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 27.01.2022, 10:38 | Сообщение # 56 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

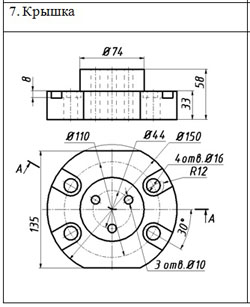

| Крышка. Вариант 7. Сложные разрезы
МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ВЫПОЛНЕНИЮ ЗАДАНИЯ
Чертеж выполняется с использованием сложного разреза (положение секущих плоскостей приведено в задании, см. скриншот 1). На месте соответствующего вида выполнить указанный сложный разрез. При необходимости (для выявления форм всех элементов предмета) использовать местные или простые разрезы.
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 01.02.2022, 21:35 | Сообщение # 57 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

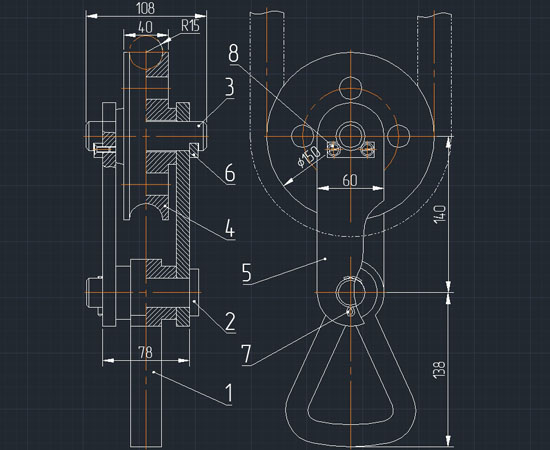

| Блок подвесной Вариант 3
Блок подвесной Сборочный чертеж
Блок подвесной Спецификация
Грузоподъемное устройство, состоящее из скобы 1, к которому подвешивается груз, и вращающегося на оси ролика, на ободе которого
имеется желобок (ручей) для каната или цепи. Вращаясь вокруг собственной
оси, блок перемещается в пространстве поступательно вместе с грузом.
Чтобы с блоком 4 не вращалась ось 3, в прорези на оси вставлены планки
6, закрепленные на
серьгах 5 винтами 7.
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Среда, 02.02.2022, 05:11 | Сообщение # 58 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

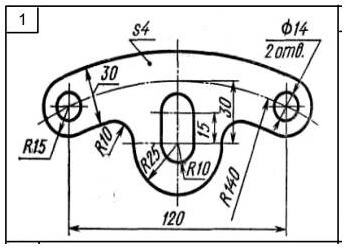

| Рычаг Вариант 1
Рычаг Вариант 1 Сопряжения
Рычаг Д.ИГ. - 06.01.06
Пользуясь правилами выполнения сопряжений, выполнить чертеж контура детали Рычаг. Проставить размеры. Задание выполняется на листе формате А4.
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 17.02.2022, 10:13 | Сообщение # 59 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

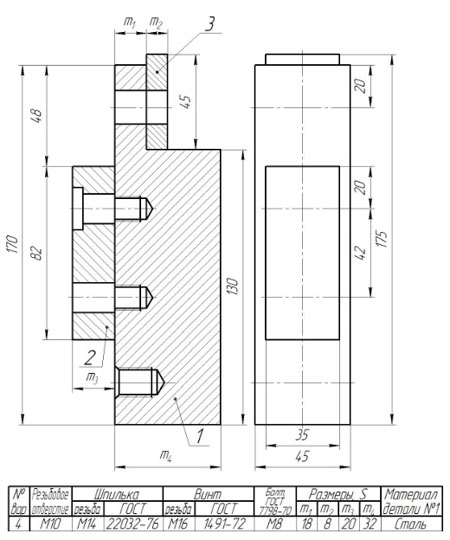

| Резьбовые соединения. Вариант 4
Задание:
1.Рассчитать и изобразить упрощенно по ГОСТ 2.315-68 соединения деталей болтом, винтом и шпилькой.
2.Составить спецификацию к сборочному чертежу.
3.Нанести необходимые размеры.
Вариант 4 РЕЗЬБОВЫЕ СОЕДИНЕНИЯ
Исходные данные для выполнения задания
Резьбовое отверстие М10
Шпилька М14 ГОСТ 22032-76
Винт М16 ГОСТ 1491-72
Болт М8 ГОСТ 7798-70
m1=18 мм
m2=8 мм
m3=20 мм
m4=32 мм
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 17.02.2022, 10:15 | Сообщение # 60 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

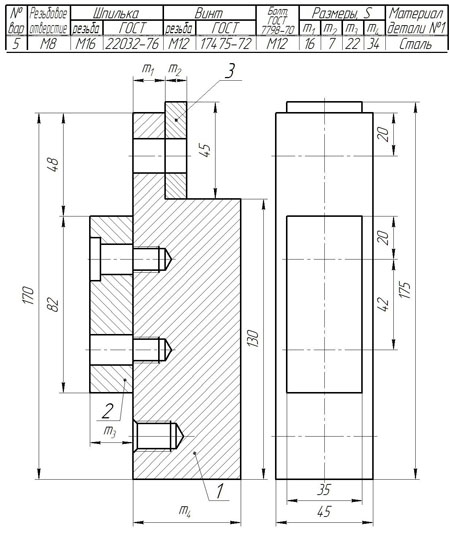

| Резьбовые соединения. Вариант 5
Задание:
1.Рассчитать и изобразить упрощенно по ГОСТ 2.315-68 соединения деталей болтом, винтом и шпилькой.
2.Составить спецификацию к сборочному чертежу.
3.Нанести необходимые размеры.
Вариант 5 Резьбовые соединения.
Исходные данные для выполнения задания
Резьбовое отверстие М8
Шпилька М16 ГОСТ 22032-76
Винт М12 ГОСТ 17475-72
Болт М12 ГОСТ 7798-70
m1=16 мм
m2=7 мм
m3=22 мм
m4=34 мм
СКАЧАТЬ
|
| |
| |
