РАЗЬЕМНЫЕ СОЕДИНЕНИЯ
|
|
| engineerklub | Дата: Понедельник, 05.09.2022, 08:39 | Сообщение # 46 |
 Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Корпус. Вариант 14
Корпус. Вариант 32
Корпус. Вариант 50
Корпус. Вариант 68
Корпус. Вариант 86
Резьбовые соединения
Наименование деталей:
1 – Плита
2 – Стойка
Для соединения деталей применить Болт М12.
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Понедельник, 05.09.2022, 11:28 | Сообщение # 47 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Корпус. Вариант 15
Корпус. Вариант 33
Корпус. Вариант 51
Корпус. Вариант 69
Корпус. Вариант 87
Резьбовые соединения
Наименование деталей:
1 – Плита нижняя
2 – Плита верхняя
Для соединения деталей применить Болт М18.
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Понедельник, 05.09.2022, 11:36 | Сообщение # 48 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Корпус. Вариант 16
Корпус. Вариант 34
Корпус. Вариант 52
Корпус. Вариант 70
Корпус. Вариант 88
Резьбовые соединения
Наименование деталей:
1 – Плита нижняя
2 – Плита верхняя
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Понедельник, 05.09.2022, 11:38 | Сообщение # 49 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Корпус. Вариант 17
Корпус. Вариант 35
Корпус. Вариант 53
Корпус. Вариант 71
Корпус. Вариант 89
Резьбовые соединения
Наименование деталей:
1 – Плита нижняя
2 – Плита верхняя
Для соединения деталей применить Болт М14.
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Понедельник, 05.09.2022, 11:40 | Сообщение # 50 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Корпус. Вариант 18
Корпус. Вариант 36
Корпус. Вариант 54
Корпус. Вариант 72
Корпус. Вариант 90
Резьбовые соединения
Наименование деталей:
1 – Плита нижняя
2 – Плита верхняя
Для соединения деталей применить Болт М18Х1,5.
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Среда, 07.05.2025, 06:52 | Сообщение # 51 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline

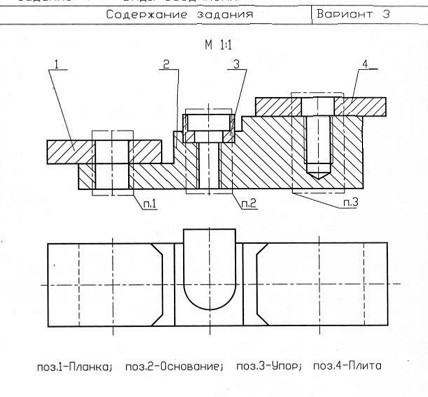

| Виды соединений. Вариант 3 ЧЕРТЕЖ
Выполнить:
п.1 Соединение детали поз.1 и поз.2 болтом М12 по ГОСТу 7798-70, установить гайку М12 по ГОСТу 5915-70 и шайбу 12 по ГОСТу 6402-70.
п.2 Соединение дет. поз.3 и поз.2 (материал чугун) винтом М10 по ГОСТу 1491-80.
п.3 Соединение детали поз.4 и поз.2 (материал чугун) шпилькой М12 по ГОСТу 22036-76, установить гайку М12 по ГОСТу 5915-70 и шайбу 12 по ГОСТу 6958-78.
Виды соединений. Вариант 3 сб
Виды соединений. Вариант 3 спецификация
Виды соединений. Вариант 3 3д модель
Виды соединений. Вариант 3 чертежи
01 Планка
02 Основание
03 Упор
04 Плита
Виды соединений. Вариант 3 СКАЧАТЬ
|
| |
| |
