Усеченный полый цилиндр. Задание 47
|
|
| engineerklub | Дата: Среда, 08.04.2026, 07:51 | Сообщение # 31 |
 Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

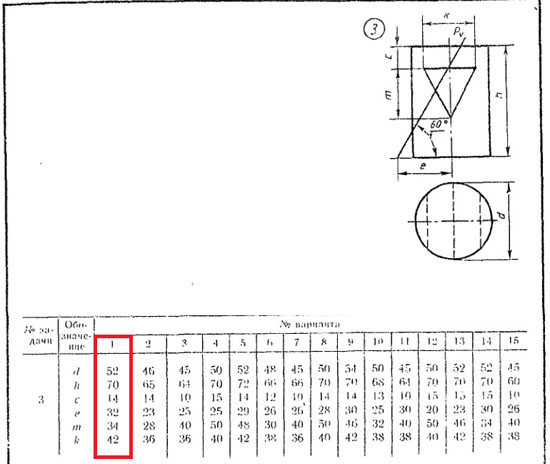

| Усеченный цилиндр. Вариант 1 ЧЕРТЕЖ
Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 52 мм
h = 70 мм
с = 14 мм
е = 32 мм
m = 34 мм
k = 42 мм
Усеченный цилиндр. Вариант 1 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 08.04.2026, 07:52 | Сообщение # 32 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

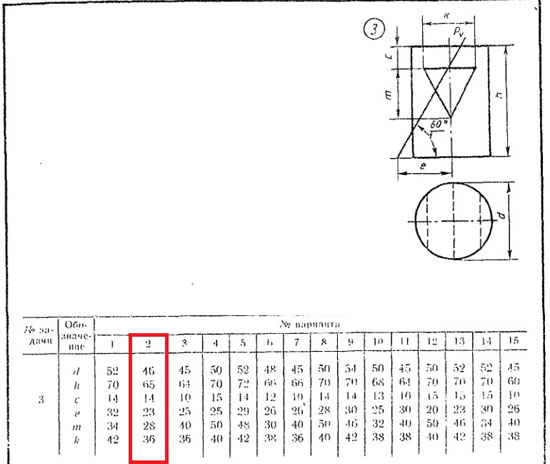

| Усеченный цилиндр. Вариант 2 ЧЕРТЕЖ
Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 46 мм
h = 65 мм
с = 14 мм
е = 23 мм
m = 28 мм
k = 36 мм
Усеченный цилиндр. Вариант 2 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 08.04.2026, 07:52 | Сообщение # 33 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

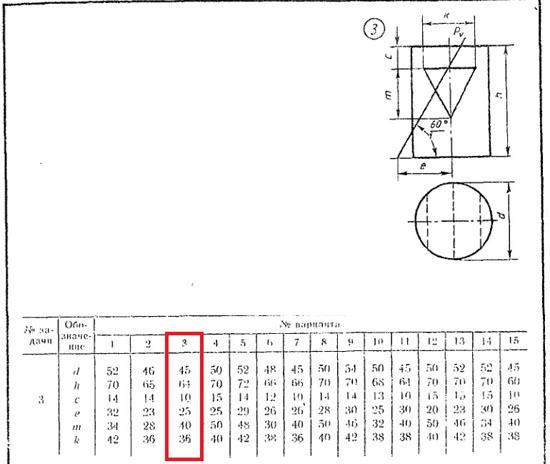

| Усеченный цилиндр. Вариант 3 ЧЕРТЕЖ
Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 45 мм
h = 64 мм
с = 10 мм
е = 25 мм
m = 40 мм
k = 36 мм
Усеченный цилиндр. Вариант 3 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 08.04.2026, 07:53 | Сообщение # 34 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

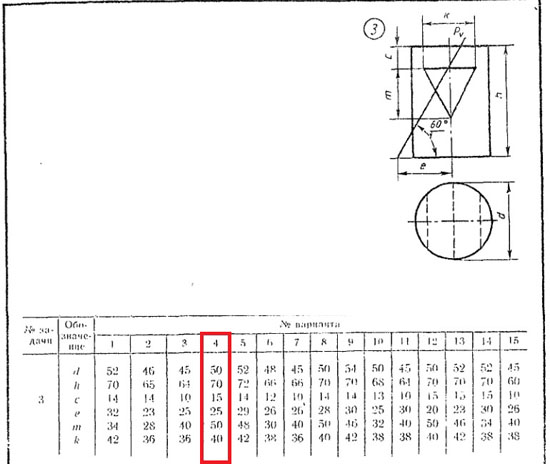

| Усеченный цилиндр. Вариант 4 ЧЕРТЕЖ
Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 50 мм
h = 70 мм
с = 15 мм
е = 25 мм
m = 50 мм
k = 40 мм
Усеченный цилиндр. Вариант 4 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 08.04.2026, 07:54 | Сообщение # 35 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

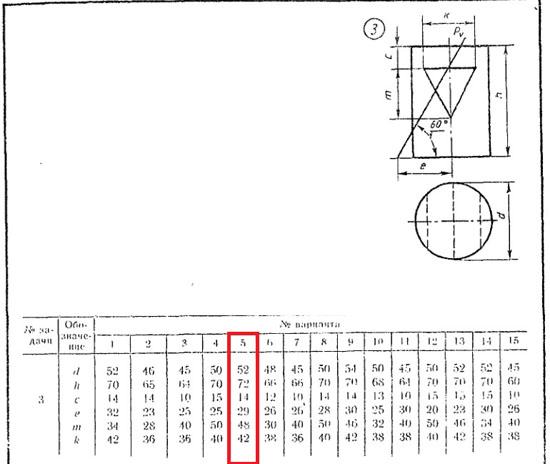

| Усеченный цилиндр. Вариант 5 ЧЕРТЕЖ
Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 52 мм
h = 72 мм
с = 14 мм
е = 29 мм
m = 48 мм
k = 42 мм
Усеченный цилиндр. Вариант 5 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 08.04.2026, 07:54 | Сообщение # 36 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

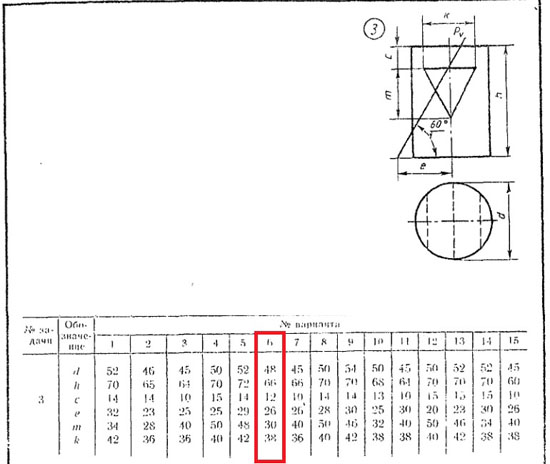

| Усеченный цилиндр. Вариант 6 ЧЕРТЕЖ
Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 48 мм
h = 66 мм
с = 12 мм
е = 26 мм
m = 30 мм
k = 38 мм
Усеченный цилиндр. Вариант 6 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 08.04.2026, 07:55 | Сообщение # 37 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

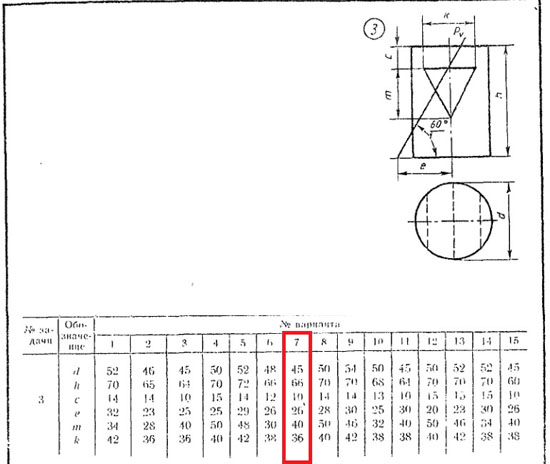

| Усеченный цилиндр. Вариант 7 ЧЕРТЕЖ
Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 45 мм
h = 66 мм
с = 10 мм
е = 26 мм
m = 40 мм
k = 36 мм
Усеченный цилиндр. Вариант 7 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 08.04.2026, 07:55 | Сообщение # 38 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

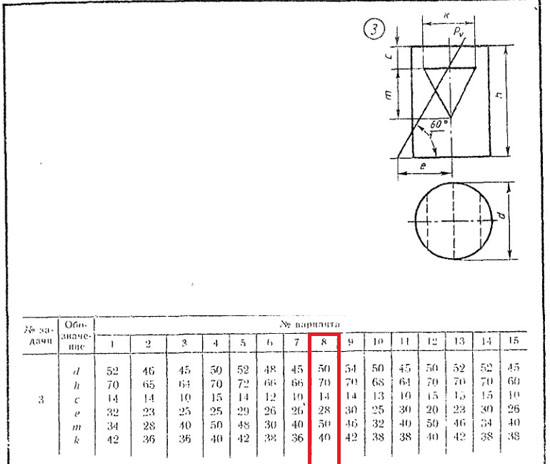

| Усеченный цилиндр. Вариант 8 ЧЕРТЕЖ
Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 50 мм
h = 70 мм
с = 14 мм
е = 28 мм
m = 50 мм
k = 40 мм
Усеченный цилиндр. Вариант 8 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 08.04.2026, 07:56 | Сообщение # 39 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline
| Усеченный цилиндр. Вариант 9 ЧЕРТЕЖ
Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 54 мм
h = 70 мм
с = 14 мм
е = 30 мм
m = 46 мм
k = 42 мм
Усеченный цилиндр. Вариант 9 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 08.04.2026, 07:57 | Сообщение # 40 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

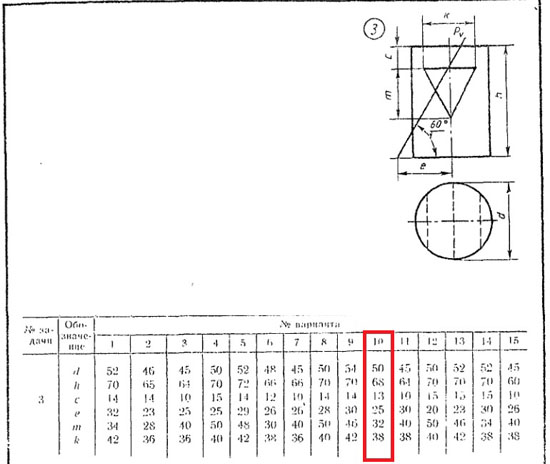

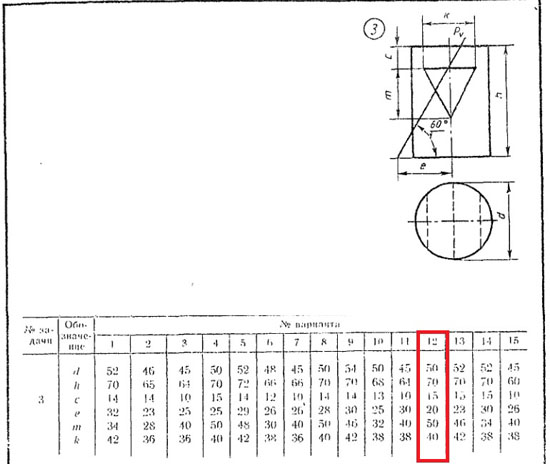

| Усеченный цилиндр. Вариант 10 ЧЕРТЕЖ
Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 50 мм
h = 68 мм
с = 13 мм
е = 25 мм
m = 32 мм
k = 38 мм
Усеченный цилиндр. Вариант 10 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 08.04.2026, 07:57 | Сообщение # 41 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

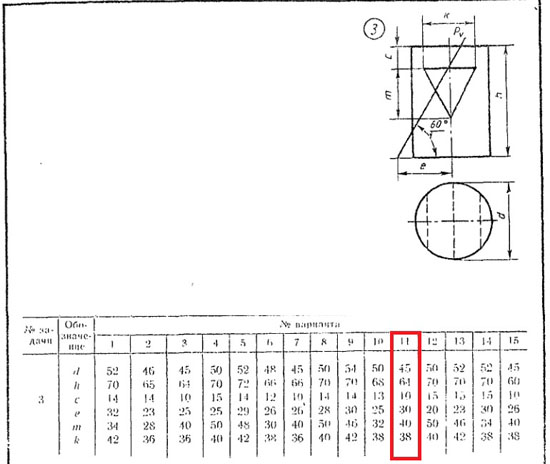

| Усеченный цилиндр. Вариант 11 ЧЕРТЕЖ
Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 45 мм
h = 64 мм
с = 10 мм
е = 30 мм
m = 40 мм
k = 38 мм
Усеченный цилиндр. Вариант 11 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 08.04.2026, 07:58 | Сообщение # 42 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline
| Усеченный цилиндр. Вариант 12 ЧЕРТЕЖ
Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 50 мм
h = 70 мм
с = 15 мм
е = 20 мм
m = 50 мм
k = 40 мм
Усеченный цилиндр. Вариант 12 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 08.04.2026, 07:59 | Сообщение # 43 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

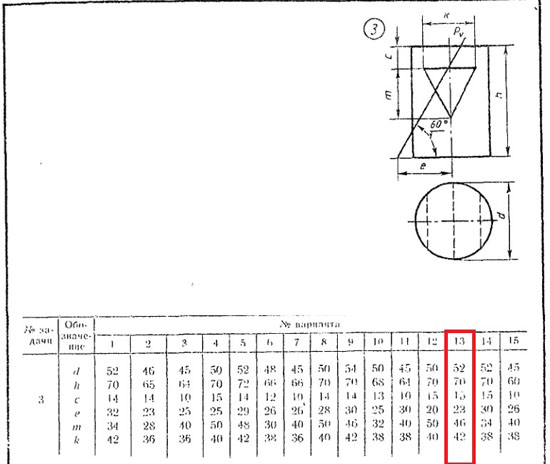

| Усеченный цилиндр. Вариант 13 ЧЕРТЕЖ
Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 52 мм
h = 70 мм
с = 15 мм
е = 23 мм
m = 46 мм
k = 42 мм
Усеченный цилиндр. Вариант 13 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 08.04.2026, 07:59 | Сообщение # 44 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

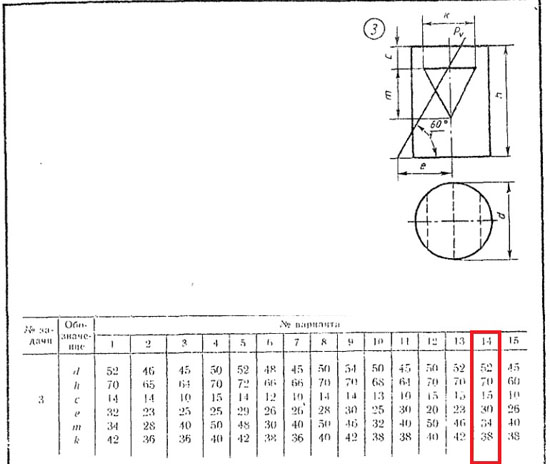

| Усеченный цилиндр. Вариант 14 ЧЕРТЕЖ
Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 52 мм
h = 70 мм
с = 15 мм
е = 30 мм
m = 34 мм
k = 38 мм
Усеченный цилиндр. Вариант 14 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Среда, 08.04.2026, 08:00 | Сообщение # 45 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38755
Статус: Offline

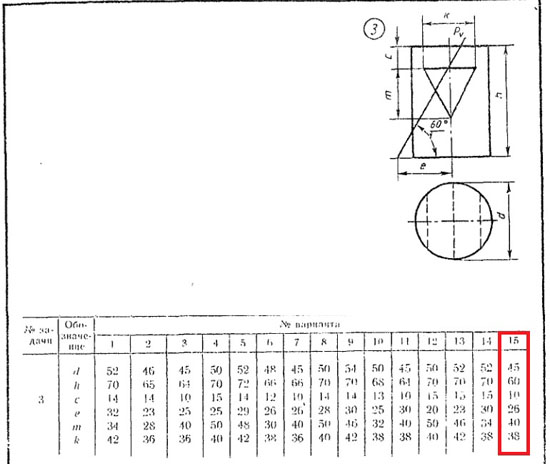

| Усеченный цилиндр. Вариант 15 ЧЕРТЕЖ
Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 45 мм
h = 60 мм
с = 10 мм
е = 26 мм
m = 40 мм
k = 38 мм
Усеченный цилиндр. Вариант 15 СКАЧАТЬ
|
| |
|
|
