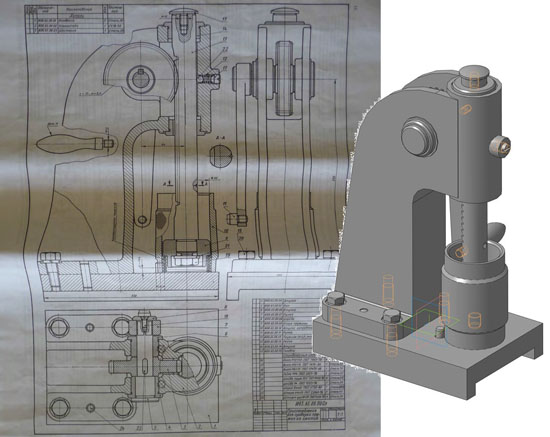

Приспособление для проверки пружин на сжатие И65.65.00.00

Сталь для изготовления пружин должна обладать высокими упругими качествами. Пружина не должна иметь остаточных деформаций при сжатии ее до заданного предела.
Приспособление предназначено для проверки пружин на сжатие. Перед проверкой измеряют высоту изготовленной пружины. Затем пружину устанавливают на основание 1 приспособления, закрывают направляющей втулкой 10 и троекратно сжимают до соприкосновения витков. После трехкратного сжатия пружину снимают и измеряют ее длину. По разности длин судят об осадке пружины и ее пригодности.
Пружину сжимают реечным механизмом, состоящим из шестерни 3 и рейки 13.
В верхнем положении рейку 18 удерживает фиксатор (шарик 22 и пружина 12).
Все приспособление смонтировано на кронштейне 2, основание 1 которого устанавливают на столе верстака.

Приспособление для проверки пружин на сжатие И65.65.00.00 сб
Приспособление для проверки пружин на сжатие И65.65.00.00 спецификация
Приспособление для проверки пружин на сжатие И65.65.00.00 3d сборка
Приспособление для проверки пружин на сжатие И65.65.00.00 чертежи
Основание И00.65.00.01
Кронштейн И00.65.00.02
Шестерня И00.65.00.03
Втулка И00.65.00.04
Вал И00.65.00.05
Втулка И00.65.00.06
Рычаг И00.65.00.07
Шайба И00.65.00.08
Опора пружины И00.65.00.09
Втулка направляющая И00.65.00.10
Ручка И00.65.00.11
Пружина И00.65.00.12
Рейка И00.65.00.13
Втулка И00.65.00.14
Головка И00.65.00.15

Приспособление для проверки пружин на сжатие И65.65.00.00 СКАЧАТЬ
