Вариант 1 Муфта канатная
engineerklubДата: Суббота, 27.04.2019, 12:07 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 24830
Репутация: 0
Статус: Offline

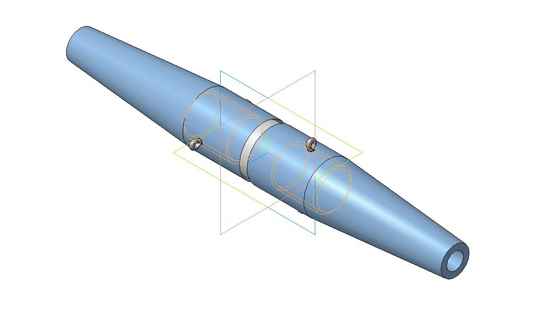

Вариант 1. Муфта канатная
Муфта канатная чертежи
Муфта канатная скачать
Муфта канатная деталирование

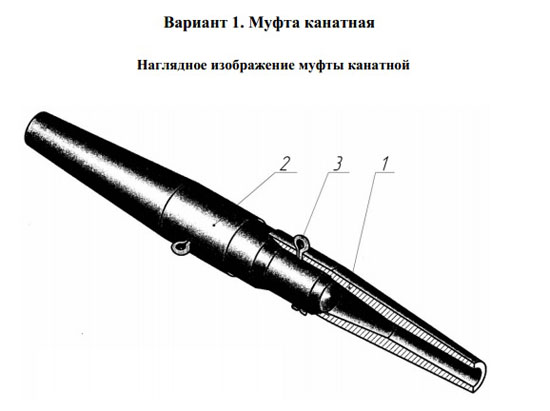

Приспособление для соединения двух кусков несущего каната. Состоит из двух половин 1, в которых закрепляются концы каната и стяжки 2 с правой и левой резьбой. Для предохранения от саморазвинчивания обе половины и стяжка просверливаются, и в отверстие вставляется разводной шплинт 2,5х28 ГОСТ 397-79. Детали позиций 1 и 2 выполнены из стали 08 ГОСТ 1080-88.

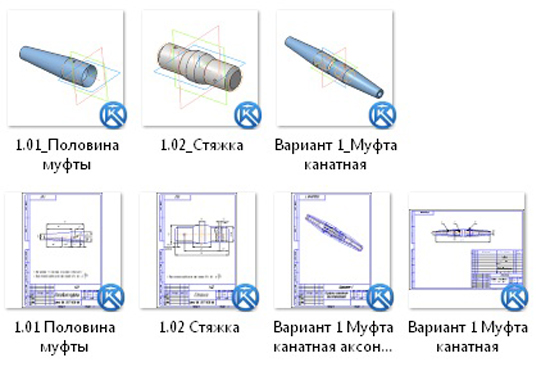

Вариант 1 Муфта канатная
Муфта канатная чертежи
Вариант 1 Муфта канатная Сборочный чертеж
Вариант 1 Муфта канатная Спецификация
1.01 Половина муфты
1.02 Стяжка

СКАЧАТЬ МОЖНО ЗДЕСЬ

engineerklubДата: Среда, 16.02.2022, 19:48 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 24830
Репутация: 0
Статус: Offline

Муфта канатная сборочный чертеж
Муфта канатная спецификация
Муфта канатная 3д модель
Муфта канатная чертежи
Половина муфты 1.01
Стяжка 1.02

СКАЧАТЬ
