| Керн комбинированный скачать
Вариант 2. Керн комбинированный
Вариант 2. Керн комбинированный скачать
Вариант 2. Керн комбинированный чертежи
Вариант 2. Керн комбинированный деталирование
Вариант 2. Керн комбинированный деталировка

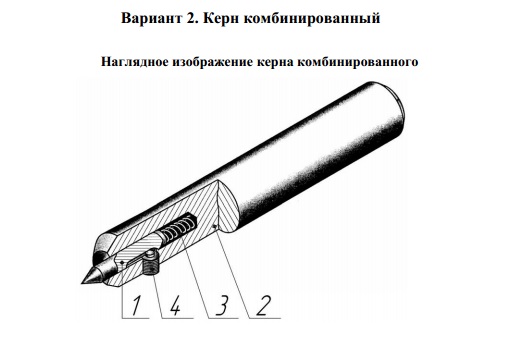

Керн (кернер) – инструмент для нанесения точек (керновка) при разметке деталей, подлежащих механической обработке. Ниже показан комбинированный керн, при помощи которого можно одновременно наносить центр и контур размечаемого круглого отверстия. При выполнении разметочных работ разметчик использует комплект таких кернов для отверстийразличных диаметров.
В корпус 2 керна вставлен боек 1, имеющий паз, в который входит выступ винта А. М8-6g x 12 ГОСТ 1478-93 4. Винт удерживает боек от выпадения и в то же время направляет его движение. Когда по керну производят удар, боек сжимает пружину 3 и входит в корпус. На размечаемой поверхности остаются отпечатки окружности от заостренной части
корпуса и точки-центра от бойка. После удара пружина возвращает боек в исходное положение.
Детали позиций 1, 2 и 3 выполнены из стали 60С2А ГОСТ 14959-79.
Вариант 2 Керн комбинированный
Керн комбинированный чертежи
Вариант 2 Керн комбинированный СБОРОЧНЫЙ ЧЕРТЕЖ
Вариант 2 Керн комбинированный Спецификация
2.01 Боек
2.02 Корпус
2.03 Пружина
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
| engineerklub | Дата: Среда, 16.02.2022, 19:50 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 24830
Статус: Offline
|
Керн комбинированный сборочный чертеж
Керн комбинированный спецификация

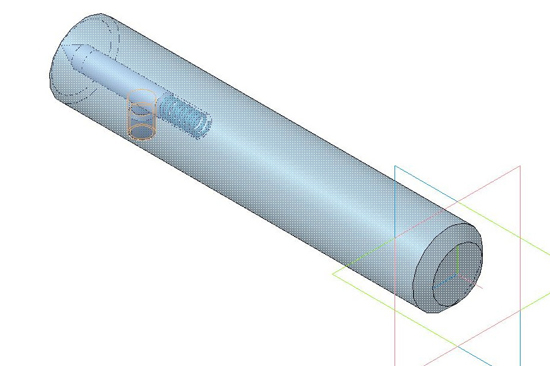

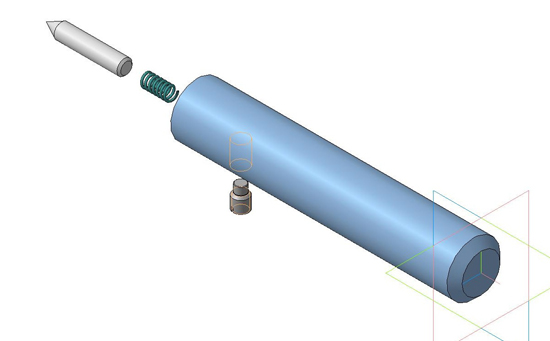

Керн комбинированный 3д модель
Керн комбинированный чертежи
Боек 2.01
Корпус 2.02
Пружина 2.03
