Вариант 3 Ролик накатный

engineerklub

Дата: Суббота, 27.04.2019, 12:19 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 24829

Репутация: 0

Статус: Offline

Вариант 3. Ролик накатный скачать
Вариант 3. Ролик накатный чертежи
Вариант 3. Ролик накатный деталирование
Вариант 3. Ролик накатный деталировка
Ролик накатный скачать
Ролик накатный чертежи

Инструмент для обработки металлов, основанной на пластической
деформации наружных слоев обрабатываемой поверхности под воздействием ролика. Накатка рисунков производится на рукоятках, напильниках,
инструментах и т. д.
Детали позиций 1 и 2 выполнены из стали 60С2А ГОСТ 14959-79. В
состав сборочной единицы входят стандартные изделия:
– болт М8x1-6gx35 ГОСТ 7798-70;
– гайка М8x1-6H ГОСТ 5915-70;
– шайба A.8.37 ГОСТ 11371-78.

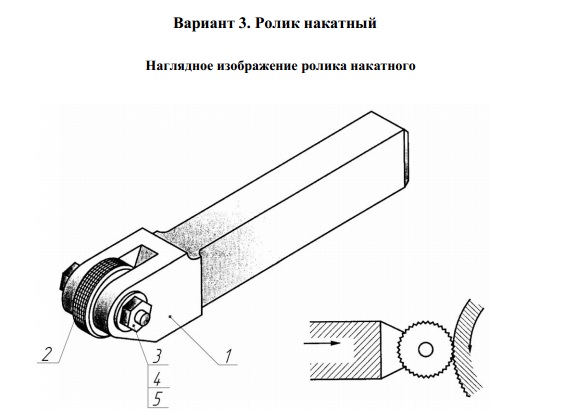

Вариант 3. Ролик накатный
Ролик накатный чертежи

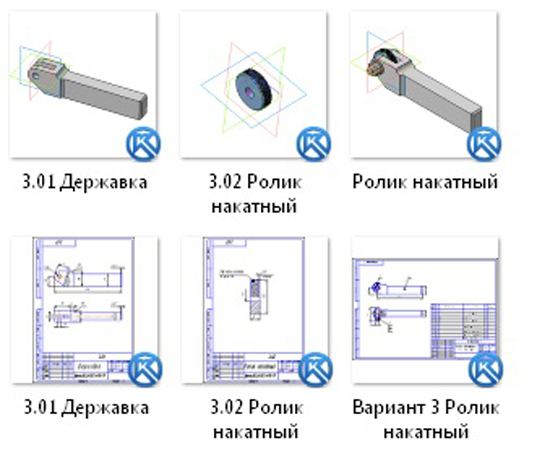

Вариант 3 Ролик накатный Сборочный чертеж
Вариант 3 Ролик накатный Спецификация
3.01 Державка
3.02 Ролик накатный

СКАЧАТЬ МОЖНО ЗДЕСЬ
