Вариант 9 Кривошип

engineerklub

Дата: Суббота, 27.04.2019, 12:44 | Сообщение # 1

Генералиссимус

Группа: Администраторы

Сообщений: 24747

Репутация: 0

Статус: Offline

Вариант 9. Кривошип
Вариант 9. Кривошип скачать
Вариант 9. Кривошип чертежи
Кривошип скачать
Кривошип чертежи

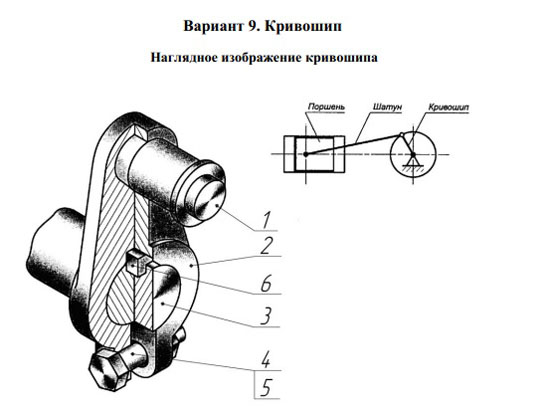

Деталь шатунно-кривошипного механизма, представляющая собой эксцентрично расположенный палец (или цапфу) 1 кривошипа, соединенный с вращающимся валом 3 посредством плеча 2. С пальцем кривошипа шарнирно соединяется шатун. Кривошип передает движение от шатуна к валу и превращает поступательное движение поршня во вращательное движение вала.
Детали позиций 1 и 2 выполнены из стали 40Х ГОСТ 4543-71, деталь позиции 3 – из стали 30ХГСА ГОСТ 4543-71. В сборочную единицу входят стандартные изделия:
– болт М8x1-6gx28 ГОСТ 7805-70;
– гайка М8x1-6H ГОСТ 5915-70;
– шпонка 6x6x14 ГОСТ 23360-78.

Вариант 9 Кривошип
Кривошип чертежи
Вариант 9 Кривошип Сборочный чертеж
Вариант 9 Кривошип Спецификация
9.01 Палец
9.02 Плечо

СКАЧАТЬ МОЖНО ЗДЕСЬ
