Вариант 10 Шатун
engineerklubДата: Воскресенье, 28.04.2019, 07:09 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 24747
Репутация: 0
Статус: Offline
Вариант 10  Шатун скачать
Вариант 10  Шатун чертежи

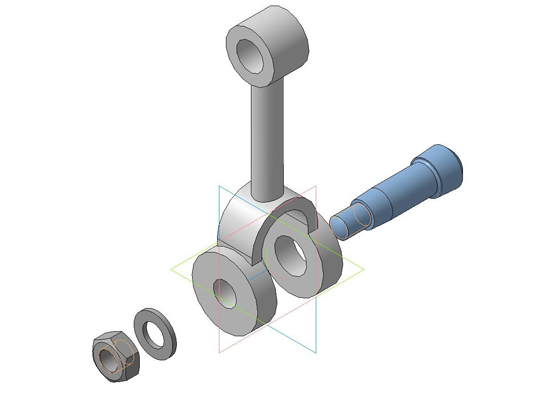

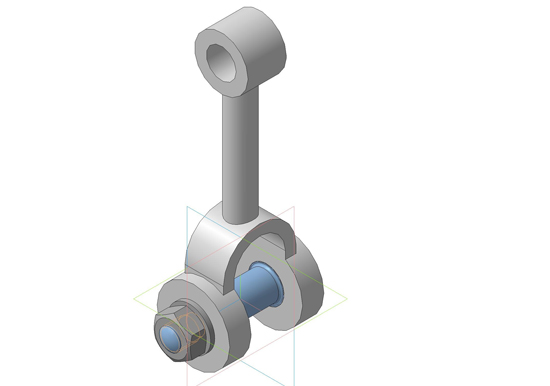

Вариант 10  Шатун 3д модель
скачать шатун

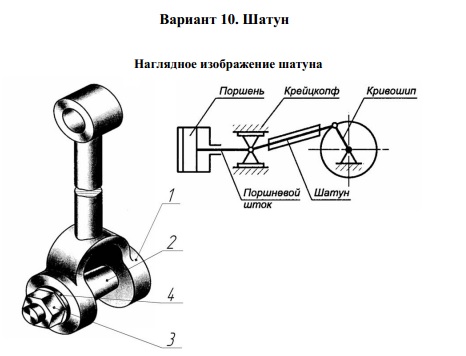

Шатун машины служит для передачи движения от поршня на кривошип через промежуточный элемент-ползун (крейцкопф). Верхним отверстием шатун 1 соединяется с пальцем кривошипа. Нижней вилкообразной частью он обхватывает середину ползуна, с которым соединяется при помощи пальца 2. Для того чтобы предотвратить вращение пальца, ему придана коническая форма, что позволяет произвести достаточный натяг пальца гайкой 3.
Детали позиций 1 и 2 выполнены из стали 25Г2С ГОСТ 5781-82. В сборочную единицу входят стандартные изделия:
– гайка М10x1-6H (S16) ГОСТ 5915-70;
– шайба A.10.37 ГОСТ 11371-78.

Вариант 10 Шатун
Шатун чертежи
Вариант 10 Шатун Сборочный чертеж
Вариант 10 Шатун Спецификация
10.01 Шатун
10.02 Палец

СКАЧАТЬ МОЖНО ЗДЕСЬ
