| Вариант 46 Прибор Польди
Вариант 46 Прибор Польди ЧЕРТЕЖИ
Вариант 46 Прибор Польди СКАЧАТЬ
Переносной прибор, предназначенный для приближенного определения твердости изделий и заготовок методом вдавливания стального закаленного
шарика ударом. При испытании ударяют молотком по бойку прибора. Шарик при этом вдавливается одновременно в поверхность испытуемого изделия и в контрольный брусок с заранее установленной твердостью, близкой к предполагаемой твердости испытываемого металла. Измерив диаметры отпечатков, находят по таблицам, прилагаемым к прибору, ориентировочное число твердости испытуемого изделия.
Прибор состоит из державки 1 с установленным в ней шариком 3, крышки 2, бойка 4 и контрольного бруска – эталона 5. Брусок прижимается к шарику пружиной 6, опирающейся на заплечики бойка.
Детали позиций 1, 2 и 4 выполнены из стали 60С2А ГОСТ 14959-79, деталь позиции 5 из стали 20 ГОСТ 1050-88, деталь позиции 3 из стали 30ХГСА ГОСТ 4543-71, деталь позиции 6 из стали 25Г2С ГОСТ 5781-82.
Вариант 46 Прибор Польди

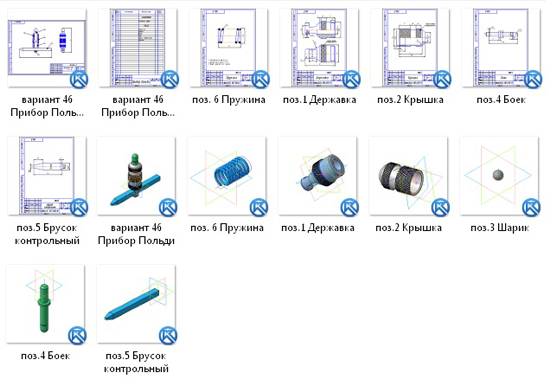

Прибор Польди чертежи
Вариант 46 Прибор Польди Сборочный чертеж
Вариант 46 Прибор Польди Спецификация
46.01 Державка
46.02 Крышка
46.03 Шарик
46.04 Боек
46.05 Брусок контрольный
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
