| Вариант 55 Призма подвижная

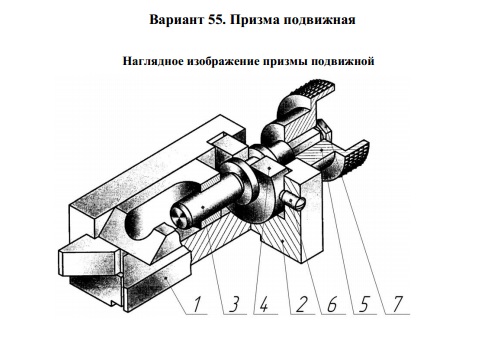

Вариант 55 Призма подвижная чертежи
Вариант 55 Призма подвижная скачать
Приспособление для зажима детали при механической обработке. Корпус
2 призмы закрепляется на направляющих металлообрабатывающего станка.
Зажим осуществляется поджатием детали призмой 1, которая перемещается
по фигурному пазу корпуса с помощью резьбы при вращении ходового винта
3 рукояткой 5, закрепленной гайкой 7. Ходовой винт может совершать
только вращательное движение, так как он проходит сквозь неподвижно закрепленный в корпусе сухарь 4.
Детали позиций 1 и 2 выполнены из стали 40Х ГОСТ 4543-71, детали позиций 3, 4 и 5 – из стали 45 ГОСТ 1050-88. В состав сборочной единицы входят
стандартные изделия:
– винт А.М6-6gx12 ГОСТ 1478-93;
– гайка М8x1-6H ГОСТ 5915-70.
Вариант 55 Призма подвижная
Призма подвижная чертежи
Вариант 55 Призма подвижная Сборочный чертеж
Вариант 55 Призма подвижная Спецификация
55.01 Призма
55.02 Корпус
55.03 Винт ходовой
55.04 Сухарь
55.05 Рукоятка
