Цилиндр пневматический чертеж общего вида
Цилиндр пневматический деталировка
Цилиндр пневматический деталирование
Цилиндр пневматический скачать
Цилиндр пневматический 3д модель
Цилиндр пневматический чертежи

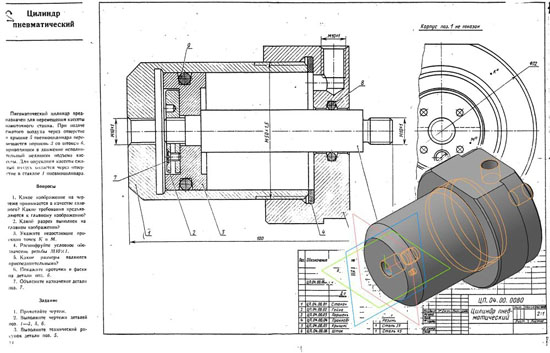

Пневматический цилиндр предназначен для перемещения кассеты намоточного станка. При подаче сжатого воздуха через отверстие в крышке 8 пнемоцилиндра перемещается поршень 3 со штоком 6, приводящим в движение механизм подъема кассеты. Для опускания кассеты сжатый воздух подается через отверстие в стакане 1 пневмоцилиндра.

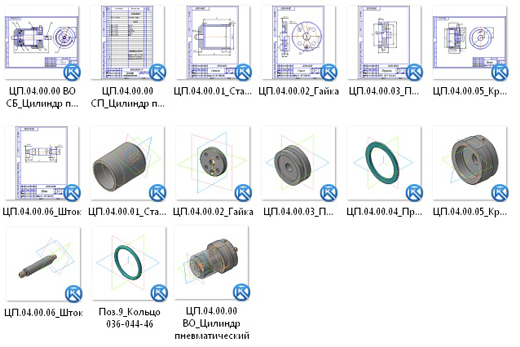

ЦП.04.00.00 ВО Цилиндр пневматический сборочный чертеж
ЦП.04.00.00 сп Цилиндр пневматический спецификация
ЦП.04.00.01 Стакан
ЦП.04.00.02 Гайка
ЦП.04.00.03 Поршень
ЦП.04.00.04 Прокладка
ЦП.04.00.05 Крышка
ЦП.04.00.06 Шток

СКАЧАТЬ МОЖНО ЗДЕСЬ
