МЧ00.53.00.00 СБ_Клапан распределительный
|
|
| engineerklub | Дата: Суббота, 12.08.2017, 14:22 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 25065
Статус: Offline
|
МЧ00.53.00.00 СБ_Клапан распределительный
МЧ00.53.00.00 СП_Клапан распределительный
МЧ00.53.00.01_Корпус
МЧ00.53.00.02_Плунжер
МЧ00.53.00.03_Крышка
МЧ00.53.00.04_Крышка
МЧ00.53.00.05_Пружина
МЧ00.53.00.06_Втулка
МЧ00.53.00.08_Пробка
Задание 53 из альбома Чтение и деталирование сборочных чертежей Боголюбова С.К.
Выполнены в компасе 3D V13 все чертежи+3Д модели
скачать можно здесь МЧ00.53.00.00 СБ_Клапан распределительный
ВАРИАНТ 1 СКАЧАТЬ
ВАРИАНТ 2 СКАЧАТЬ
ВАРИАНТ 3 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 12.12.2019, 12:20 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 25065
Статус: Offline
| Клапан распределительный МЧ00.53.00.00 сборочный чертеж
Клапан распределительный МЧ00.53.00.00 спецификация
Корпус МЧ00.53.00.01
Плунжер МЧ00.53.00.02
Крышка МЧ00.53.00.03
Крышка МЧ00.53.00.04
Пружина МЧ00.53.00.05
Втулка МЧ00.53.00.06
Пробка МЧ00.53.00.08

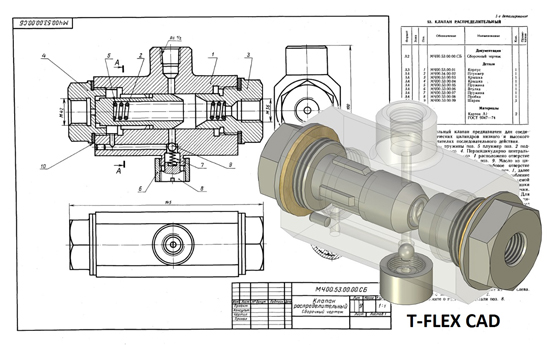

Распределительный клапан предназначен для соединения гидравлических цилиндров низкого и высокого давления в усилителях последовательного действия.
Под действием пружины поз. 5 плунжер поз. 2 поджимается к крышке поз. 4. Перпендикулярно центральному отверстию в корпусе поз. 1 расположено отверстие с обратным шариковым клапаном поз. 9. Масло из цилиндра низкого давления через резьбовое отверстие крышки поз. 3 поступает в полость корпуса поз. 1. далее через верхнее резьбовое отверстие — в приспособление (происходит предварительный зажим обрабатываемой детали), а через обратный клапан и отверстия крышки поз. 4 в цилиндр высокого давления, пополняя утечки. Плунжер при этом несколько смещается вправо. Для окончательного зажима детали масло поступает из цилиндра высокого давления через продольные канавки под плунжер. Под давлением масла плунжер перемещается вправо, сжимая пружину. Конус плунжера плотно прилегает к конусному седлу крышки поз. 3, разделяя цилиндры низкого и высокого давления. Масло из цилиндра высокого давления через продольные канавки плунжера и верхнее резьбовое отверстие корпуса поступает в гидросистему приспособления и деталь зажимается.
Клапан распределительный автокад
Клапан распределительный сборочный чертеж
Клапан распределительный чертежи
Клапан распределительный деталировка
Клапан распределительный скачать
Клапан распределительный 3д модель автокад
ВАРИАНТ 2D СКАЧАТЬ
ВАРИАНТ 3D СКАЧАТЬ
ВАРИАНТ 2D+3D СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Вторник, 02.03.2021, 17:12 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 25065
Статус: Offline
| Клапан распределительный МЧ00.53.00.00 сборочный чертеж
Клапан распределительный МЧ00.53.00.00 спецификация
Корпус МЧ00.53.00.01 чертеж + 3д модель
Плунжер МЧ00.53.00.02 чертеж + 3д модель
Крышка МЧ00.53.00.03 чертеж + 3д модель
Крышка МЧ00.53.00.04 чертеж + 3д модель
Пружина МЧ00.53.00.05 чертеж + 3д модель
Втулка МЧ00.53.00.06 чертеж + 3д модель
Пружина МЧ00.53.00.07 чертеж + 3д модель
Пробка МЧ00.53.00.08 чертеж + 3д модель
Шарик МЧ00.53.00.09 чертеж + 3д модель
Клапан распределительный чертежи T-FLEX CAD
Клапан распределительный T-FLEX CAD чертежи
Клапан распределительный тфлекс чертежи скачать
Клапан распределительный T-FLEX CAD сборочный чертеж
Клапан распределительный T-FLEX CAD
Клапан распределительный T-FLEX CAD деталировка
Клапан распределительный T-FLEX CAD скачать
Клапан распределительный T-FLEX CAD 3д модель
СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Среда, 26.05.2021, 17:33 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 25065
Статус: Offline
|
Клапан распределительный скачать чертежи солид
Клапан распределительный solidworks детали
Клапан распределительный solidworks чертежи
Клапан распределительный solidworks модели
Клапан распределительный сборка solidworks
Клапан распределительный солидворкс чертежи
Клапан распределительный детали в солидворксе
СКАЧАТЬ 3Д
СКАЧАТЬ ЧЕРТЕЖИ
|
| |
| |
| engineerklub | Дата: Пятница, 14.01.2022, 14:32 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 25065
Статус: Offline
| ПОЛНЫЙ СПИСОК ДЛЯ КОМПАС ВЕРСИИ
|
| |
| |
