Цилиндр. Графическая работа 6 часть 1
|
|
| engineerklub | Дата: Пятница, 13.03.2026, 11:16 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 38052
Статус: Offline

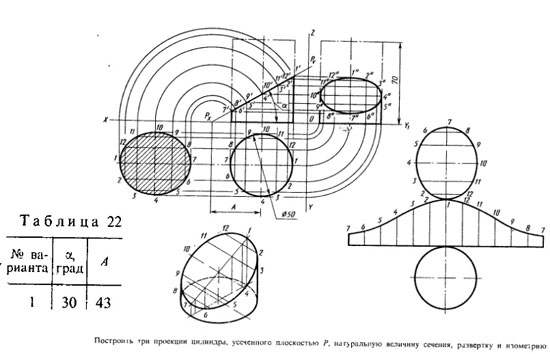

| Цилиндр. Вариант 1 ЧЕРТЕЖ
Графическая работа 6 часть 1
Построить три проекции цилиндра, усеченного плоскостью Р, натуральную величину сечения, развертку и изометрию.
a = 30 град
А = 43 мм
Цилиндр. Вариант 1 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 13.03.2026, 11:16 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38052
Статус: Offline

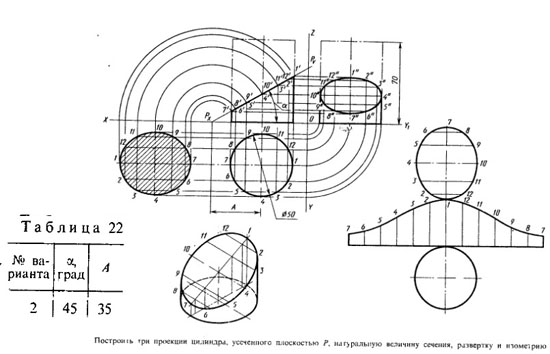

| Цилиндр. Вариант 2 ЧЕРТЕЖ
Графическая работа 6 часть 1
Построить три проекции цилиндра, усеченного плоскостью Р, натуральную величину сечения, развертку и изометрию.
a = 45 град
А = 35 мм
Цилиндр. Вариант 2 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 13.03.2026, 11:17 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38052
Статус: Offline

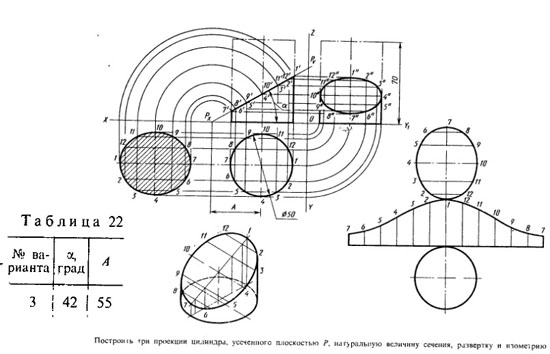

| Цилиндр. Вариант 3 ЧЕРТЕЖ
Графическая работа 6 часть 1
Построить три проекции цилиндра, усеченного плоскостью Р, натуральную величину сечения, развертку и изометрию.
a = 42 град
А = 55 мм
Цилиндр. Вариант 3 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 13.03.2026, 11:18 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38052
Статус: Offline
| Цилиндр. Вариант 4 ЧЕРТЕЖ
Графическая работа 6 часть 1
Построить три проекции цилиндра, усеченного плоскостью Р, натуральную величину сечения, развертку и изометрию.
a = 40 град
А = 50 мм
Цилиндр. Вариант 4 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 13.03.2026, 11:19 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38052
Статус: Offline
| Цилиндр. Вариант 5 ЧЕРТЕЖ
Графическая работа 6 часть 1
Построить три проекции цилиндра, усеченного плоскостью Р, натуральную величину сечения, развертку и изометрию.
a = 50 град
А = 30 мм
Цилиндр. Вариант 5 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 13.03.2026, 11:19 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38052
Статус: Offline
| Цилиндр. Вариант 6 ЧЕРТЕЖ
Графическая работа 6 часть 1
Построить три проекции цилиндра, усеченного плоскостью Р, натуральную величину сечения, развертку и изометрию.
a = 40 град
А = 48 мм
Цилиндр. Вариант 6 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 13.03.2026, 11:20 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38052
Статус: Offline
| Цилиндр. Вариант 7 ЧЕРТЕЖ
Графическая работа 6 часть 1
Построить три проекции цилиндра, усеченного плоскостью Р, натуральную величину сечения, развертку и изометрию.
a = 48 град
А = 35 мм
Цилиндр. Вариант 7 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 13.03.2026, 11:20 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38052
Статус: Offline
| Цилиндр. Вариант 8 ЧЕРТЕЖ
Графическая работа 6 часть 1
Построить три проекции цилиндра, усеченного плоскостью Р, натуральную величину сечения, развертку и изометрию.
a = 40 град
А = 43 мм
Цилиндр. Вариант 8 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 13.03.2026, 11:21 | Сообщение # 9 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38052
Статус: Offline

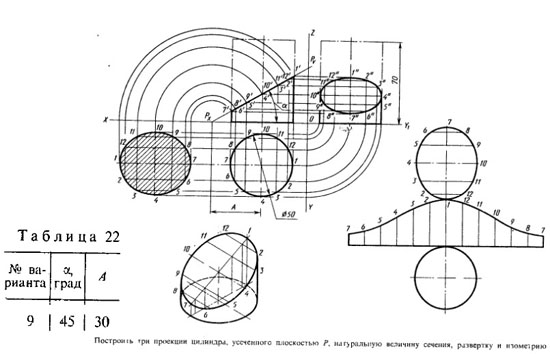

| Цилиндр. Вариант 9 ЧЕРТЕЖ
Графическая работа 6 часть 1
Построить три проекции цилиндра, усеченного плоскостью Р, натуральную величину сечения, развертку и изометрию.
a = 45 град
А = 30 мм
Цилиндр. Вариант 9 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 13.03.2026, 11:21 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38052
Статус: Offline

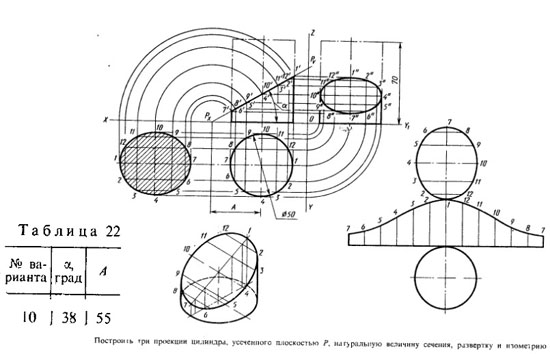

| Цилиндр. Вариант 10 ЧЕРТЕЖ
Графическая работа 6 часть 1
Построить три проекции цилиндра, усеченного плоскостью Р, натуральную величину сечения, развертку и изометрию.
a = 38 град
А = 55 мм
Цилиндр. Вариант 10 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 13.03.2026, 11:22 | Сообщение # 11 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38052
Статус: Offline
| Цилиндр. Вариант 11 ЧЕРТЕЖ
Графическая работа 6 часть 1
Построить три проекции цилиндра, усеченного плоскостью Р, натуральную величину сечения, развертку и изометрию.
a = 35 град
А = 50 мм
Цилиндр. Вариант 11 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 13.03.2026, 11:22 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38052
Статус: Offline
| Цилиндр. Вариант 12 ЧЕРТЕЖ
Графическая работа 6 часть 1
Построить три проекции цилиндра, усеченного плоскостью Р, натуральную величину сечения, развертку и изометрию.
a = 38 град
А = 35 мм
Цилиндр. Вариант 12 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 13.03.2026, 11:23 | Сообщение # 13 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38052
Статус: Offline
| Цилиндр. Вариант 13 ЧЕРТЕЖ
Графическая работа 6 часть 1
Построить три проекции цилиндра, усеченного плоскостью Р, натуральную величину сечения, развертку и изометрию.
a = 38 град
А = 48 мм
Цилиндр. Вариант 13 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 13.03.2026, 11:24 | Сообщение # 14 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38052
Статус: Offline
| Цилиндр. Вариант 14 ЧЕРТЕЖ
Графическая работа 6 часть 1
Построить три проекции цилиндра, усеченного плоскостью Р, натуральную величину сечения, развертку и изометрию.
a = 30 град
А = 55 мм
Цилиндр. Вариант 14 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Пятница, 13.03.2026, 11:24 | Сообщение # 15 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 38052
Статус: Offline
| Цилиндр. Вариант 15 ЧЕРТЕЖ
Графическая работа 6 часть 1
Построить три проекции цилиндра, усеченного плоскостью Р, натуральную величину сечения, развертку и изометрию.
a = 45 град
А = 43 мм
Цилиндр. Вариант 15 СКАЧАТЬ
|
| |
|
|
