Сложные Разрезы. Упражнение 45
|
|
| engineerklub | Дата: Четверг, 09.09.2021, 15:12 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 33767
Статус: Offline

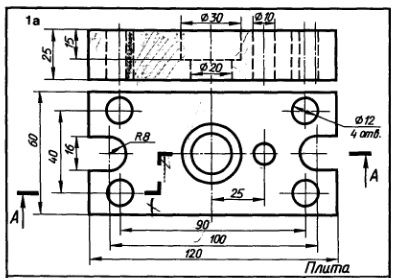

| Плита Вариант 1 а
Перечертить два вида деталей. Выполнить указанный разрез. Проставить размеры.
СКАЧАТЬ
СКАЧАТЬ ДЛЯ АВТОКАД
СКАЧАТЬ ДЛЯ СОЛИД ВОРКС
Плита Вариант 1а СКАЧАТЬ t-flex
|
| |
| |
| engineerklub | Дата: Четверг, 09.09.2021, 15:14 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33767
Статус: Offline

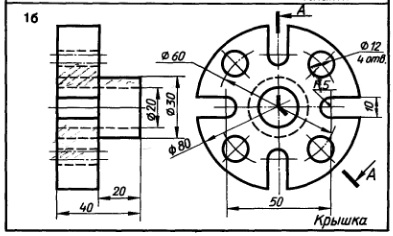

| Крышка Вариант 1б
Перечертить два вида деталей. Выполнить указанный разрез. Проставить размеры.
СКАЧАТЬ
СКАЧАТЬ ДЛЯ АВТОКАД
СКАЧАТЬ ДЛЯ СОЛИД ВОРКС
Крышка Вариант 1б СКАЧАТЬ t-flex
|
| |
| |
| engineerklub | Дата: Четверг, 09.09.2021, 15:16 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33767
Статус: Offline

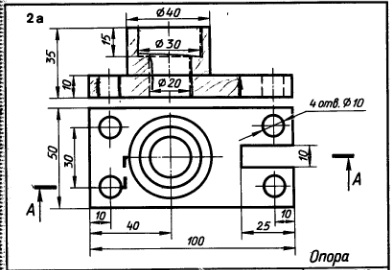

| Опора Вариант 2а
Перечертить два вида деталей. Выполнить указанный разрез. Проставить размеры.
СКАЧАТЬ
СКАЧАТЬ ДЛЯ АВТОКАД
|
| |
| |
| engineerklub | Дата: Пятница, 10.09.2021, 15:33 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33767
Статус: Offline

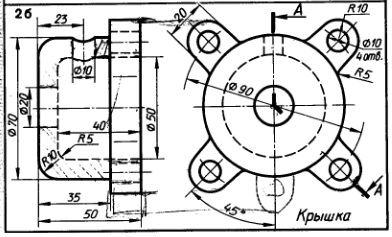

| Крышка. Вариант 2б
Сложные разрезы. Упражнение 45
Перечертить два вида деталей. Выполнить указанный разрез. Проставить размеры.
СКАЧАТЬ
СКАЧАТЬ ДЛЯ АВТОКАД
|
| |
| |
| engineerklub | Дата: Пятница, 10.09.2021, 15:34 | Сообщение # 5 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33767
Статус: Offline

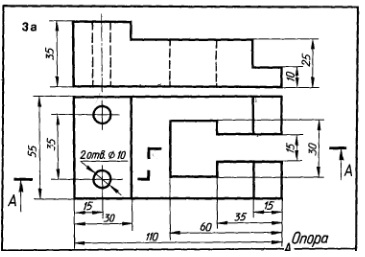

| Опора. Вариант 3а
Сложные разрезы. Упражнение 45
Перечертить два вида деталей. Выполнить указанный разрез. Проставить размеры.
СКАЧАТЬ
СКАЧАТЬ autocad
|
| |
| |
| engineerklub | Дата: Пятница, 10.09.2021, 15:35 | Сообщение # 6 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33767
Статус: Offline

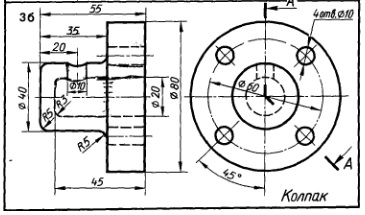

| Колпак. Вариант 3б
Сложные разрезы. Упражнение 45
Перечертить два вида деталей. Выполнить указанный разрез. Проставить размеры.
СКАЧАТЬ
СКАЧАТЬ АВТОКАД
|
| |
| |
| engineerklub | Дата: Пятница, 10.09.2021, 15:37 | Сообщение # 7 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33767
Статус: Offline
| Упор. Вариант 4а
Сложные разрезы. Упражнение 45
Перечертить два вида деталей. Выполнить указанный разрез. Проставить размеры.
СКАЧАТЬ
СКАЧАТЬ ДЛЯ АВТОКАД
|
| |
| |
| engineerklub | Дата: Пятница, 10.09.2021, 15:38 | Сообщение # 8 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33767
Статус: Offline

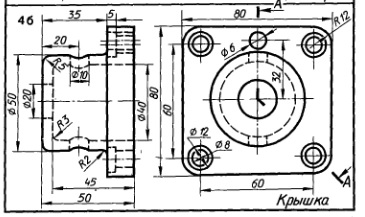

| Крышка. Вариант 4б
Сложные разрезы. Упражнение 45
Перечертить два вида деталей. Выполнить указанный разрез. Проставить размеры.
СКАЧАТЬ
СКАЧАТЬ ДЛЯ АВТОКАД
|
| |
| |
| engineerklub | Дата: Пятница, 10.09.2021, 15:39 | Сообщение # 9 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33767
Статус: Offline

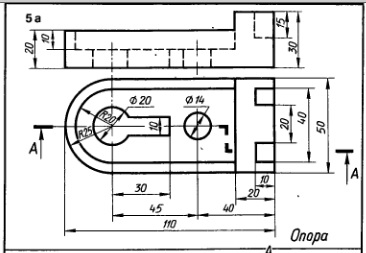

| Опора. Вариант 5а
Сложные разрезы. Упражнение 45
Перечертить два вида деталей. Выполнить указанный разрез. Проставить размеры.
СКАЧАТЬ
ОПОРА ВАРИАНТ 5А СКАЧАТЬ ЧЕРТЕЖ ДЛЯ АВТОКАДА
|
| |
| |
| engineerklub | Дата: Пятница, 10.09.2021, 15:40 | Сообщение # 10 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33767
Статус: Offline

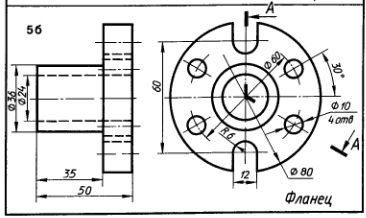

| Фланец. Вариант 5б
Сложные разрезы. Упражнение 45
Перечертить два вида деталей. Выполнить указанный разрез. Проставить размеры.
СКАЧАТЬ
ФЛАНЕЦ ВАРИАНТ 5Б СКАЧАТЬ ЧЕРТЕЖ ДЛЯ АТОКАДА
|
| |
| |
| engineerklub | Дата: Пятница, 10.09.2021, 15:41 | Сообщение # 11 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33767
Статус: Offline

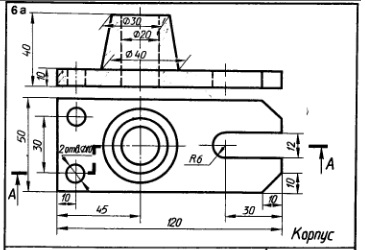

| Корпус. Вариант 6а
Сложные разрезы. Упражнение 45
Перечертить два вида деталей. Выполнить указанный разрез. Проставить размеры.
СКАЧАТЬ
КОРПУС ВАРИАНТ 6А СКАЧАТЬ АВТОКАД ВЕРСИЯ
|
| |
| |
| engineerklub | Дата: Пятница, 10.09.2021, 15:43 | Сообщение # 12 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33767
Статус: Offline

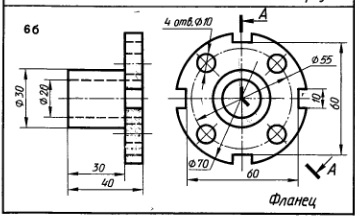

| Фланец. Вариант 6б
Сложные разрезы. Упражнение 45
Перечертить два вида деталей. Выполнить указанный разрез. Проставить размеры.
СКАЧАТЬ
ФЛАНЕЦ ВАРИАНТ 6Б СКАЧАТЬ ЧЕРТЕЖ АВТОКАД
|
| |
| |
| engineerklub | Дата: Пятница, 10.09.2021, 15:43 | Сообщение # 13 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33767
Статус: Offline

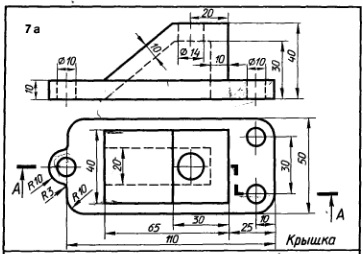

| Крышка. Вариант 7а
Сложные разрезы. Упражнение 45
Перечертить два вида деталей. Выполнить указанный разрез. Проставить размеры.
СКАЧАТЬ
КРЫШКА ВАРИАНТ 7А СКАЧАТЬ ЧЕРТЕЖ АВТОКАД
|
| |
| |
| engineerklub | Дата: Пятница, 10.09.2021, 15:44 | Сообщение # 14 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33767
Статус: Offline

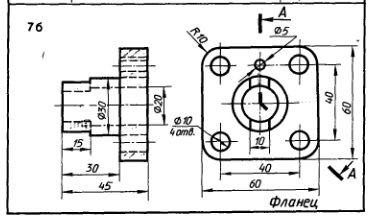

| Фланец. Вариант 7б
Сложные разрезы. Упражнение 45
Перечертить два вида деталей. Выполнить указанный разрез. Проставить размеры.
СКАЧАТЬ
ФЛАНЕЦ ВАРИАНТ 7Б СКАЧАТЬ ЧЕРТЕЖ АВТОКАД
|
| |
| |
| engineerklub | Дата: Пятница, 10.09.2021, 15:45 | Сообщение # 15 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33767
Статус: Offline

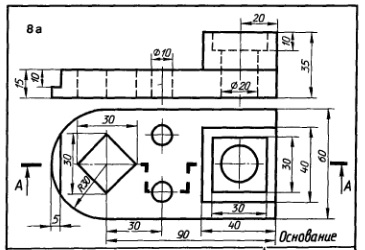

| Основание. Вариант 8а
Сложные разрезы. Упражнение 45
Перечертить два вида деталей. Выполнить указанный разрез. Проставить размеры.
СКАЧАТЬ
ОСНОВАНИЕ ВАРИАНТ 8А СКАЧАТЬ ЧЕРТЕЖ АВТОКАД
|
| |
| |
