Вариант 4. Клапан обратный
engineerklubДата: Пятница, 09.02.2018, 19:42 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33902
Репутация: 0
Статус: Offline
Вариант 4 Клапан обратный СБ



Клапан обратный Сборочный чертеж
Клапан обратный Деталировка
Клапан обратный чертежи

Перечень и краткая характеристика деталей:

Штуцер 1 изготовлен из стали, имеет резьбовой конец М52х2 для крепления на рабочее место, другой конец штуцера имеет резьбу М42х2 .Он ввертывается в отверстие корпуса 2. Вокруг него имеется цилиндрическая канавка для прокладки 8.

Корпус 2 изготовлен из стали. В верхней и нижней части имеет резьбовые отверстия М42х2. Отводной патрубок корпуса 2 имеет резьбу М45 для навинчивания накидной гайки 5.

Золотник 3 изготовлен из латуни, имеет четыре направляющих, скользящих в отверстие штуцера 1, обеспечивает перекрытие проходного отверстия и пропуск рабочей среды. Крышка 4 изготовлена из стали, ввернута в корпус 2 на резьбе М42 х 2. Выступающий цилиндр с отверстием является направляющим для золотника 3 и пружины 9. небольшое отверстие в верхней части цилиндра служит для выхода и входа воздуха при перемещениях золотника З. Накидная гайка 5 изготовлена из стали, служит для крепления отбортованной трубы (патрубка 6). Патрубок б изготовлен из стали. Служит для присоединения к трубопроводу, по которому рабочая среда идет к аппарату. Прокладки резиновые 7 и 8 служат для уплотнения соединения корпуса 2 с крышкой 4, штуцером 1 и патрубком 6. Пружина 9 изготовлена из пружинной проволоки. Пружина рассчитана, на определенное давление рабочей среды, способное поднять золотник З. Обратный клапан рассчитан, на пропуск рабочей среды в трубопровод, идущий к потребителю. В случае падения давления в зоне под золотником З пружина 9 опускает его, перекрывая, таким образом проходное отверстие и не допуская движения рабочей среды в обратном направлении.

Клапан обратный_СБ
Клапан обратный_СП
Поз.1_Штуцер
Поз.2_Корпус
Поз.3_Золотник
Поз.4_Крышка
Поз.5_Накидная гайка
Поз.6_Патрубок
Поз.9_Пружина

Выполнены в компасе 3D V13 чертежи+3Д модели

СКАЧАТЬ МОЖНО ЗДЕСЬ

engineerklubДата: Пятница, 09.02.2018, 19:47 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33902
Репутация: 0
Статус: Offline
Материал также используетсяв следующих вузах:
1. Тольяттинский индустриально-педагогический колледж ГАПОУ
СО ТИПК
ПРАКТИКУМ для студентов специальности 23.02.03 Техническое
обслуживание и ремонт автомобильного транспорта.
Вариант №4. Клапан обратный чертежи СКАЧАТЬ

2. Приднестровскийгосударственный университет им. Т.Г. Шевченко
Индивидуальные задания по инженерной графике. для ПГС,
ТГВ, АиАХ.
Вариант 4. Задание № 8 Клапан обратный деталирование СКАЧАТЬ
Вариант 19. Задание №8  Клапан обратный СКАЧАТЬ

3. Заподно-Казахстанскийаграрно-технический университет имени Жангир хана
Методические указания по деталированию чертежей общего вида
по дисциплине ИГ для студентов технических вузов.
Вариант 4. Клапан обратный деталировка СКАЧАТЬ
4. ИГ (130102). Национальный исследовательский томский
политехнический университет
Вариант № 4 Клапан обратный деталировка СКАЧАТЬ

5. Алтайскийгосударственный технический университет им. И.И.Ползунова
Курсовая работа подисциплине «Компьютерная графика»
Задание 4. Клапан обратный СКАЧАТЬ

6. Ульяновскаягосударственная сельскохозяйственная академия
Кафедра Техническая механика
Контрольная работа подисциплине Компьютерная графика
Лабораторная работа №11 Выполнение чертежей сборочных единиц
Чертеж 4 - Клапан обратный СКАЧАТЬ

engineerklubДата: Четверг, 03.09.2020, 10:43 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 33902
Репутация: 0
Статус: Offline
Клапан обратный сборочный чертеж
Клапан обратный спецификация
Поз.1_Штуцер
Поз.2_Корпус
Поз.3_Золотник
Поз.4_Крышка
Поз.5_Накидная гайка
Поз.6_Патрубок
Поз.9_Пружина

Клапан обратный автокад чертежи
Клапан обратный сборочный чертеж
Клапан обратный чертежи
Клапан обратный деталировка
Клапан обратный скачать

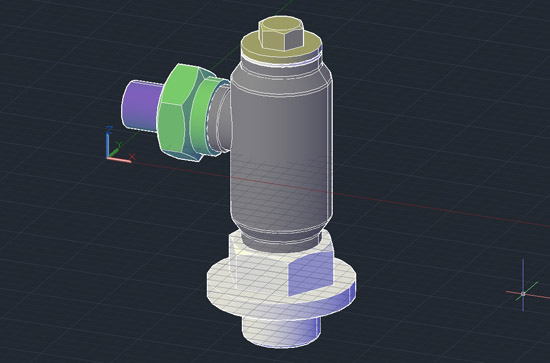

Клапан обратный AutoCAD 3d модель
