| Вариант 9. Кондуктор для сверления СБ
Чтение и деталирование чертежа сборочной единицы - Кондуктор для сверления
Вариант 9
Вариант 9 Кондуктор для сверления
Кондуктор для сверления Сборочный чертеж
Кондуктор для сверления чертежи
Кондуктор для сверления Деталирование
Перечень и краткая характеристика
Корпус 1 изготовлен из стали, имеет три фрезерованный паза для вывода сверла при сверлении отверстий. Верхний цилиндрический поясок служит для установки детали на корпус 1. Контур детали показан тонкой штрихпунктирной линией.
Плита кондукторная 2 изготовлена из стали, служит для установки кондукторных втулок и прижима детали.
Втулки кондукторные 3 (3 шт.) изготовлены из стали и закалены, служат для направления сверла при сверлении
Палец 4 изготовлен из стали, служит для точной установки и зажила кондукторной плиты.
Шайба специальная 5 изготовлена из стали. Паз на шайбе позволяет снимать ее не отвертывая гайки 6 до конца, а лишь ослабив ее, что ускоряет съем обрабатываемой детали.
Гайки M16 ГОСТ 5915-713 лоз. 6 (2 шт.) изготовлена из стали, служат для
установки пальца 4 и для зажима обрабатываемой детали между корпусом 1 и кондукторной плитой 2.
Втулка 7 изготовлена из стали и закалена, служит для точней установки кондукторной плиты 2 к которую она запрессована, на палец 4.
Штифт 8 цилиндрический ф4х30 ГОСТ 3128-70 изготовлен из стали, служит для фиксирования кондукторной плиты 2, предотвращая ее угловой поворот по отношению к обрабатываемой детали.
Шайба 16 ГОСТ 11371-78 поз. 9 изготовлена из стали.
Кондуктор для сверления позволяет: сверлить отверстие в обрабатываемой детали без предварительной разметки. Большая точность сверления обеспечивается точной взаимной установкой детали и кондукторной плиты. Быстрота съема и установки детали обеспечивает высокую производительность труда при обработке большой партии деталей.
Кондуктор для сверления_СБ
Кондуктор для сверления_СП
Поз.1_Корпус
Поз.2_Плита кондукторная
Поз.3_Втулка
Поз.4_Палец
Поз.5_Шайба
Поз.7_Втулка
Выполнены в компасе 3D V13 чертежи+3Д модели
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
| engineerklub | Дата: Четверг, 03.09.2020, 10:24 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 34033
Статус: Offline
| Кондуктор для сверления сборочный чертеж
Кондуктор для сверления спецификация
Корпус
Плита кондукторная
Втулка
Палец
Шайба
Втулка
Кондуктор для сверления автокад чертежи
Кондуктор для сверления сборочный чертеж
Кондуктор для сверления чертежи
Кондуктор для сверления вариант 9
Кондуктор для сверления скачать

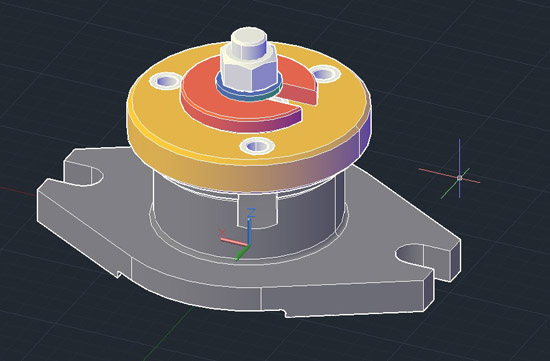

Кондуктор для сверления AutoCAD 3d модель
СКАЧАТЬ
|
| |
| |
