| УСОВЕРШЕНСТВОВАНИЕ ГИДРОЗАЩИТЫ
Тип работы: Диплом и связанное с ним
Форматы файлов: AutoCAD (DWG/DXF), КОМПАС, Microsoft Word
Сдано в учебном заведении: ИНиГ
Описание:
РЕФЕРАТ

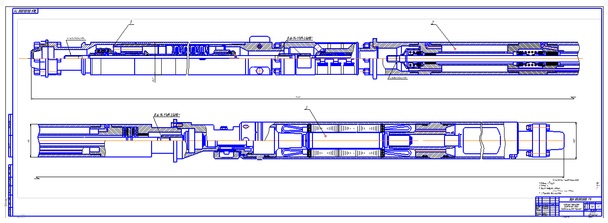

В данном дипломном проекте рассматривается камерная гидрозащита для защиты погружных электродвигателей. Данное устройство предлагается устанавливать между погружным электроцентробежным насосом и погружным маслозаполненным электродвигателем. Конструкция проста в изготовлении, удобна при монтаже и его использование уменьшит количество подъемов.
Пояснительная записка включает в себя 3 раздела: техническую часть, экономическую часть и раздел безопасности и экологичности проекта. В техническую часть входят: назначение, описание конструкции, патентная проработка и литературный обзор существующих конструкций. Экономическая часть рассматривает вопросы обеспечения экономической эффективности при переходе от диафрагменной конструкции к камерной гидрозащите. Раздел безопасности и экологичности проекта рассматривает вопросы охраны труда и окружающей среды при эксплуатации УЭЦН.
Дипломный проект состоит из: графического материала объемом в количестве листов формата А1, и пояснительной записки объемом машинописных листов, включающую рисунка, таблиц и формул, а также список литературы, включающий 39 пунктов.
Комментарии: 3 УСОВЕРШЕНСТВОВАНИЕ ГИДРОЗАЩИТЫ
3.1 Патентная проработка и литературный обзор
3.1.1 Протектор для гидравлической защиты погружного
маслозаполненного электродвинателя
Изобретение относится к электромашиностроению и может быть использовано в установках погружных электронасосов для добычи нефти [5]. Протектор содержит корпус, вал с торцевым уплотнениями и опорными подшипниками, ниппели, узел пяты, головку с приемной сеткой и основание. Ниппели с опорными подшипниками расположены вдоль вала между головкой и основанием с образованием гидрозатворных камер, заполненных маслом электродвигателя. Узел пяты с опорой вала размещен в нижней части протектора и совмещен с узлом основания.
Система сброса давления и удаления газов выполнена в виде обратных клапанов, сообщающихся между собой посредством осевых отверстий и соединительных трубок.
Торцевые уплотнения размещены в зоне ниппелей, причем верхнее торцовое уплотнение выполнено по сдвоенной схеме с оппозитным расположением сильфонов.
Изобретение направлено не повышение надежности гидравлической защиты погружного маслозаполненного электродвигателя путем создания бездиафрагменной конструкции протектора, обеспечивающего разобщение полостей скважины и электродвигателя и компенсацию давления масла в нем.
