| Гидравлический ЯС буровой-ЯС механический буровой
Деталировка: Шпиндель,Поршень, Втулка, Нижний переходник
Оборудование для бурения нефтяных и газовых скважин
Тип работы: Чертежи
Форматы файлов: CAD-системы и проектирование, AutoCAD (DWG/DXF), КОМПАС
Описание:

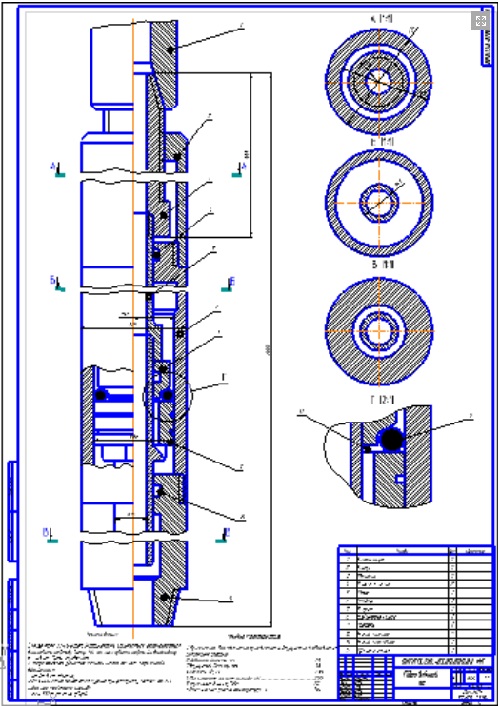

Гидравлический ЯС буровой-ЯС механический
буровой-Деталировка: Шпиндель,Поршень, Втулка, Нижний
переходник-Деталировка-Сборочный чертеж-Чертежи-(Формат Компас-CDW, Autocad-DWG, Adobe-PDF, Picture-Jpeg)-Оборудование для бурения нефтяных и газовых скважин-Курсовая работа-Дипломная работа
Комментарии: Технические требования
1. Если после 30-40 ударов инструмент не освобождается, рекомендуется
установить нефтяную ванну. Во время закачки нефти в скважину
яс должен быть заряженным.
2. Дефектоскопия резьбовых соединений штока и его переходников
происходит:
-вновь изготовленных;
-после 400 часов механического бурения при роторном способе, и 800
часов при турбинном способе;
-после 100 механических ударов.
Техническая характеристика
1. Предназначен для освобождения прихваченного внутріжньосвердловинного
оборудование ударами.
2.Внешний диаметр, мм........................................................................................................114
3.Внутренний диаметр, мм.....................................................................................................38
4.Рабочий ход, мм.........................................................................................................................289
4.Максимальное усилие разрыва, кН.......................................................................200
5.Уплотняющее давление, МПа..................................................................................................20
6.Максимальная рабочая температура, °С...........................................................150
Технические требования
1.Порядок собирания мяса необходимо делать согласно инструкции по сборке.
2.К уборке конусной пары поверхность ниппеля и муфты оміднюють
согласно специальной технологии (при возможности необходимо выполнять
омеднения).
3.Перед сборкой все внутренние детали необходимо покрывать
антикоррозийной смазкой МКБ ГОСТ 11059-69, а резиновые уплотняющие
кольца смазывают касторовым маслом.
4.Вновь собранный отремонтированный яс в мастерні должен быть
исследован осевым нагрузкам на срезание фиксирующих элементов,
после чего устройство снова заряжается, устанавливаются срезные
сегменты. Изделие подвергается гидравлическому исследованию на давление
300 кгсксм
5.Результаты исследования и опрессовки записываются в паспорте. Также
в паспорт записываются перечень проводимых ремонтных работ.
Техническая характеристика
1. Предназначен для ликвидации заклинених долот и элементов бурильной
колонны..
2.Внешний диаметр, мм........................................................................................240
3.Длина, мм............................................................................................................2000-3000
4.Сила удара, кН....................................................................................................400-8000
4.Масса, кг...............................................................................................................360-620
