| Блок регенерации ингибитора БРИ-2 УКПГ Пролетарского ВУПЗГ с модернизацией конструкции вихревого насоса ВКС 4/24
Тип работы: Диплом и связанное с ним
Форматы файлов: AutoCAD (DWG/DXF), КОМПАС, Microsoft Word
Описание:
Блок регенерации ингибитора БРИ-2 УКПГ Пролетарского ВУПЗГ с модернизацией конструкции вихревого насоса ВКС 4/24-Дипломная работа-Оборудование для добычи и подготовки нефти и газа-Текст пояснительной записки выполнен на Украинском языке вы можете легко его перевести на русский язык через Яндекс Переводчик ссылка на него https://translate.yandex.ru/?lang=uk-ru или с помощью любой другой программы для перевода
Как показывает практика вихревые насосы ВКС 4/24, которые используются в настоящее время, имеют ряд недостатков. Известны насосы недостаточно надежны при эксплуатации и требуют больших трудозатрат при обслуживании.
Недостатками насоса ВКС 4/24 являются низкие эксплуатационные возможности, большая трудоемкость при обслуживании, конструкция уплотнения вращающихся элементов насоса не удовлетворяет требования, которые необходимы во время эксплуатации насоса.
Рисунок 4.1 – Насос вихревой ВКС 4/24
1 – крышка; 2 – корпус; 3 – рабочее колесо; 4 – набивка сальника;
5 – втулка сальника; 6 – фланец втулки сальника; 7 – крышка подшипника;
8 – кронштейн; 9 – крышка подшипника; 10 – вал; 11 – подшипник;
12 – кольцо сальника; 13 – прокладка регулируемая
Прототипом предложенной в дипломном проекте модернизации является насос вихревой ВКС 4/24, что изображен на рисунке 4.1. Для предотвращения утечек перекачувального продукта в окружающую среду в корпусе насоса расположен сальник с набивкой 4, данная конструкция не обеспечивает полной герметизации, а следовательно образуются утечки в окружающую среду перекачувального продукта, что приводит к остановке насоса и работы оборудования. Также образованию утечек перекачувального продукта в окружающую среду способствует несовершенная конструкция фланца втулки сальника. Во время интенсивной длительной эксплуатации насоса ВКС 4/24, образуются смещения и перекоса фланца втулки сальника 6, а следовательно набивка сальника не піджимається с тем усилием которое бы исключало возможность образования утечек перекачувального продукта в окружающую среду. К недостаткам также можно отнести шум и вибрации агрегата во время эксплуатации, что в свою очередь приводит к перегреву электродвигателя, и перегрев самого сальникового уплотнения.
Ремонт насоса, его настройку и последующий пуск в эксплуатацию оборудования связано с большими материально-финансовыми затратами.
Задачи модернизации – создание конструкции уплотнений вращающихся элементов насоса, которые бы удовлетворяли требования необходимы во время эксплуатации насоса, а именно предотвращение утечек перекачувального продукта в окружающую среду во время длительной, интенсивной эксплуатации насоса ВКС 4/24.

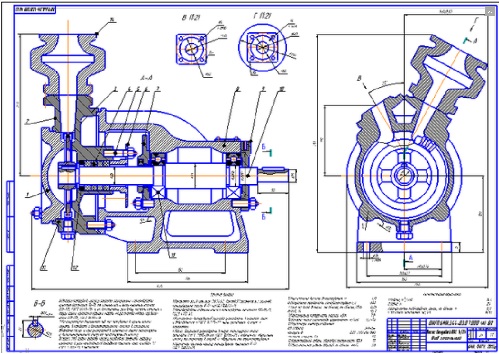

Модернизированная конструкция насоса ВКС 4/24 изображена на рисунке 4.2.
Технический результат достигается тем, что модернизированной насос ВКС 4/24 содержит измененную конструкцию направляющего фланца 6, что дает возможность установить пружину 15, с целью підпружинення набивки сальника 4. Данная конструкция более эффективно работает по герметизации рабочей камеры насоса, а следовательно устранению утечек перекачувального продукта в окружающую среду.
В модернизированной конструкции вихревого насоса ВКС 4/24 внедрено лабиринтное уплотнение проточной части насоса, выполненное между рабочим колесом и корпусом насоса. Такая конструкция уплотнения уменьшает вероятность образования утечек перекачувального продукта в окружающую среду, а следовательно повысит надежность работы насоса.
