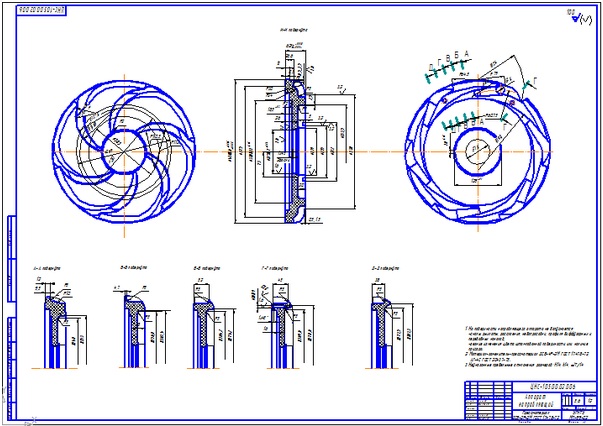

| НАСОС ЦЕНТРОБЕЖНЫЙ ЦНС-105-245 С УСОВЕРШЕНСТВОВАННЫМ КРОНШТЕЙНОМ
Тип работы: Работа Курсовая
Форматы файлов: AutoCAD (DWG/DXF), КОМПАС, Microsoft Word
Сдано в учебном заведении: УГНТУ
Описание:
В данном курсовом проекте рассматривается такая проблема современной нефтяной промышленности, как утечки в центробежных насосах.
Разработанные в проекте уплотнения узла вала ротора направлены на решение указанной задачи.
Разработаны новые конструкции оборудования уплотнения узла вала ротора.
Пояснительная записка включает в себя 3 раздела: техническую часть, экономическую часть и раздел безопасности и экологичности проекта. В техническую часть входят: виды уплотнений, описание устройств, обзор технической и патентной литературы, а также все необходимые расчеты которые обеспечивают работоспособность центробежного насоса . Экономическая часть рассматривает вопросы обеспечения экономической эффективности при применении нового уплотнения. Раздел безопасности и экологичности проекта рассматривает вопросы охраны труда и окружающей среды.
Дипломный проект состоит из: графического материала общим объемом в количестве 10 листов формата А1 и пояснительной записки объемом 79 машинописных листов, включающие 20 рисунков, 10 таблиц и 41 формулу, а также список литературы, включающий 17 пунктов.
Комментарии: 3 ПАТЕНТНАЯ ПРОРАБОТКА УПЛОТНИТЕЛЬНЫХ УЗЛОВ
ЦЕНТРОБЕЖНЫХ НАСОСОВ
В.А. Марцинковским, А.Н. Гулым и В.А. Мельником [ ] представлена конструкция уплотнения вала центробежного насоса (рисунок 3.1). Уплотнение вала содержит установленную в кор¬пусе гибкую втулку, которая охватывает вал с дросселирующим зазором. Со стороны полости низкого давления внутренняя поверхность корпуса снабжена кольцевым буртом, а участок гибкой втулки выполнен коническим с уменьшением диаметра в сторону полости низкого давления. Конический конец гибкой втулки помещен между ва¬лом и кольцевым буртом корпуса. Со стороны полости 9 высокого давления и со стороны полости низкого давления гибкая втулка герметизирована относи¬тельно корпуса с образованием подвиж¬ных пар. Между корпусом и гибкой втулкой образована камера, соеди¬ненная каналами 12 с дросселирующим зазором. Гибкая втулка со стороны по¬лости низкого давления подпружинена упругим элементом. Роль упругого элемента может выполнять разгрузочная камера. В процессе работы дроссе¬лирующий зазор приобретает конфузорную форму, что обеспечивает снижение протечек и повышение надежности.
Цель изобретения - повышение на¬дежности за счет уменьшения протечек.
Уплотнение вала работает следующим образом.
При подаче рабочей среды в полос¬ти высокого давления устанавливает¬ся давление Р1, в камере 1 - давле¬ние Р2, в полости низкого давления - давление Р3, причем Р1 > Р2 > Р3. Тогда сила, действующая на гибкую втулку со стороны полости 9 высокого давления, равна F1 = Р1 S1 где S1 - про¬екция поверхности торца гибкой втул¬ки 3, воспринимающей давление Р1, на плоскость, перпендикулярную оси вала. Сила, действующая на гибкую втулку 3 со стороны камеры 1, равна F2 = P2 S2, где S2 - проекция поверхности гибкой втулки, воспринимающей дав¬ление Р2, на плоскость, перпендику¬лярную оси вала. Сила, действующая со стороны полости низкого давле¬ния, равна F3 = P3 S3, где S3 - про¬екция поверхности гибкой втулки , воспринимающей давление P3, на плос¬кость, перпендикулярную оси вала.
Обозначим силу упругости упругого элемента 13 Fy. Тогда уравнение ста-тического равновесия гибкой втулки 3 в направлении оси вращения можно за-писать в виде
F1 = F2 + F3 +Fy
