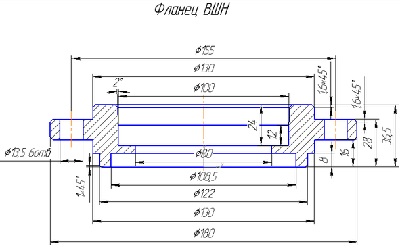

| Фланец ВШН
Тип работы: Чертежи
Форматы файлов: AutoCAD (DWG/DXF), КОМПАС
Сдано в учебном заведении: ИНиГ
Описание:
Флянец (от нем. Flansch) — плоская деталь квадратной или круглой формы с равномерно расположенными отверстиями для болтов и шпилек, служащая для прочного и герметичного соединения труб, трубопроводной арматуры, присоединением труб друг к другу, к машинам, аппаратам и ёмкостям, для соединения валов и других вращающихся деталей (фланцевое соединение). Фланцы используют попарно (комплектом). Исполнение фланцев по ГОСТ 12820—80 и ГОСТ 12821—80 регламентирует ГОСТ 12815—80, и оно зависит от рабочего давления, на которое рассчитывается фланец или фланцевое соединение.
Исполнение 1 — с соединительным выступом.
Исполнение 2 — с выступом.
Исполнение 3 — с впадиной.
Исполнение 4 — с шипом.
Исполнение 5 — с пазом.
Исполнение 6 — под линзовую прокладку.
Исполнение 7 — под прокладку овального сечения.
Исполнение 8 — с шипом под фторопластовую прокладку.
Исполнение 9 — с пазом под фторопластовую прокладку.
Фланцы различаются по типам: плоские, воротниковые фланцы, на свободном кольце, фланцы сосудов и аппаратов.
Российские стандарты регламентируют давление среды трубопроводов и соединительных частей, а также на присоединительных фланцев арматуры, соединительных частей машин, патрубков аппаратов и резервуаров на условное давление Pу от 0,1 до 20,0 МПа (от 1 до 200 кгс/см²)
Фланцы изготавливаются по нормативным документам:
плоские фланцы — ГОСТ 12820—80;
воротниковые фланцы — ГОСТ 12821—80,
свободные фланцы на приварном кольце — ГОСТ 12822—80.
Также фланцы могут изготавливаться по
DIN (Deutsches Institut für Normung e.V., немецкий институт стандартизации);
американским стандартам ANSI/ASME B 16.5, ANSI/ASME B 16.47.
Фланцы сосудов и аппаратов изготавливаются по
ГОСТ 28759.1—90 «Типы и параметры»,
ГОСТ 28759.2—90 «Фланцы сосудов и аппаратов плоские — конструкция и размеры»,
ГОСТ 28759.3—90 «Стальные приварные встык»,
ГОСТ 28759.4—90 «Фланцы сосудов и аппаратов под прокладку восьмиугольного сечения».
С 01.04.2012 введен в действие ГОСТ Р 54432—2011 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция, размеры и общие требования» взамен сборника ГОСТ 12815—80 — ГОСТ 12822—80 «Фланцы арматуры, соединительных частей трубопроводов».
Самые распространенные способы изготовления фланцев: штамповка фланцев в закрытых штампах, ковка на подкладном кольце (штамповка), центробежное электрошлаковое литье (ЦЭШЛ), изготовление из раскатных колец (поковки), плазменная (лазерная или газовая) резка из листа.
Самым производительным методом изготовления фланцев является штамповка фланцев в закрытых штампах, данный метод позволяет изготавливать фланцы до Ду 700 Pу 2,5 МПа. Фланцы большего диаметра изготавливаются из раскатных колец либо методам ЦЭШЛ.
Себестоимость изготовления плоских фланцев, диаметром до Ду 2200, позволяет снизить нарезка полос листового металла с последующим нагревом и прокаткой на фланцегибе. Для данного метода обязателен контроль ультразвуковой дефектоскопией сварных швов. Данная технология позволяет снизить себестоимость изготовления на 50—70 % в отличие от изготовления фланцев из цельного листа.
В последнее время в связи с переходом многих российских предприятий на оборудование, изготовленное по американским и немецким стандартам (ANSI/ASME, DIN/EN) появилась потребность в нестандартных «переходных» фланцах. На «переходных» фланцах присоединительная поверхность изготавливается по импортному стандарту, а «воротниковая» (юбочная) часть фланца по ГОСТ (под российский размер трубопроводов).
