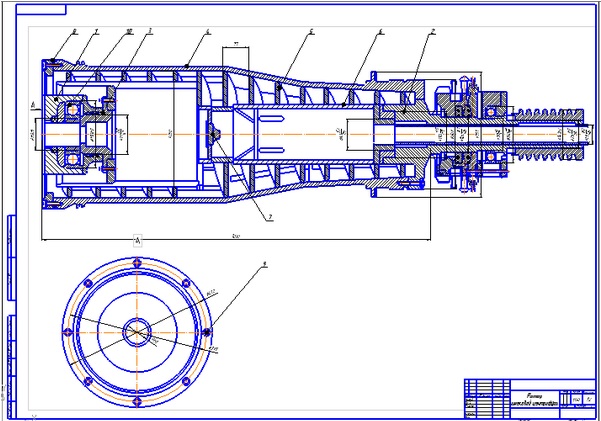

| Ротор центрифуги шнековой ОГШ. Чертеж-Оборудование для бурения нефтяных и газовых скважин
Тип работы: Чертежи
Форматы файлов: AutoCAD (DWG/DXF), КОМПАС
Сдано в учебном заведении: ИНиГ
Описание:
Центрифуги ОГШ предназначены для разделения суспензий с концентрацией твердой фазы от 1 до 40% (об.) при круп ности частиц свыше 5 мкм и разности плотностей твердой и жидкой фаз более 0,2 кг/дм3, а также для гидравлической классификации суспензий по крупности твердых частиц. Клас сифицировать тяжелые материалы (различие плотностей более 2 кг/дм3) можно по граничному размеру частиц, равному 2 мкм. В зависимости от технологического назначения центрифуги ОГШ условно подразделяют на три группы: осветляющие и классифицирующие, универсальные, обезвоживающие.
Общий конструктивный признак центрифуг типа ОГШ – горизонтальное расположение оси неперфорированного конического или цилиндроконического ротора с соосно-расположенным внутри него шнеком. Ротор и шнек вращаются в одном направлении, но с различными скоростями, так что образующийся осадок перемещается шнеком вдоль ротора. Ротор установлен на двух опорах и приводится во вращение электродвигателем через клиноременную передачу; шнек приводится во вращение от ротора через планетарный редуктор. Ротор закрыт кожухом, имеющим внизу штуцеры для отвода осадка и фугата.
