| Агрегат А-50М
Тип работы: Работа Курсовая
Форматы файлов: AutoCAD (DWG/DXF), КОМПАС, Microsoft Word
Сдано в учебном заведении: ИНиГ
Описание:
1. Агрегат А-50М. Технические характеристики агрегата А50М
Агрегат А-50М (1) предназначен для освоения и ремонта нефтяных, газовых и нагнетательных скважин с проведением спускоподъемных операций с насосно-компрессорными и бурильными трубами, промывки песчаных пробок, глушения скважин, циркуляции промывочного раствора при бурении, фрезеровании и разбуривании цементных стаканов, для проведения ловильных и других работ по ликвидации аварий в скважинах. Все механизмы агрегата, кроме промывочного насоса, смонтированы на шасси КрАЗ-250 с подогревателем ПЖД-44-П. Промывочный насос 9МГр смонтирован на двухосном прицепе.
Рис. 1. Агрегат А-50М: 1 — передняя опора; 2 - средняя опора; 3 - электролебедка; 4 - компрессорная установка; 5 — гидросистема; 6 — лебедка; 7 — домкрат; 8 - индикатор веса; 9 - талевый канат; 10 - талевый блок; 11 - подвеска ключей; 12 - подвеска бурового рукава; 13 — вертлюг;
14 — мачта; 15 - домкратная штанга; 16 — пневмоуправление; 17 — гидроротор; 18 - домкрат; 19 - зубчатая муфта; 20 — редуктор; 21 - карданный вал; 22 — рама; 23 - коробка отбора мощности; 24 - силовые оттяжки; 25 — манифольд; 26 - промывочный насос; 27, 28 - карданные валы; 29 - силовая передача; 30 - цепная передача; 31 - гидрораскрепитель; 32 - кожух; 33 - промежуточный вал; 34 - электрооборудование; 35 - площадка оператора; 36 - узел управления и освещения шасси
В качестве привода навесного оборудования используется ходовой двигатель в агрегате А-50У шасси КрАЗ-257, а в А-50М шасси КрАЗ-250. Мощность от двигателя отбирается через коробку отбора мощности 23, установленную на раздаточной коробке автомобиля. Карданный вал 21 коробки отбора мощности соединен с раздаточным редуктором 20, смонтированным на раме 22.
От раздаточного редуктора мощность отбирается при помощи клиновых ремней на компрессорную установку 4, питающую пневмоуправление 16 сжатым воздухом, а также на силовую передачу 29 через карданные валы 27 и 28. Через силовую передачу мощность передается на промывочный насос 26 при помощи карданного вала.
Цепной передачей 30 в кожухе 32 осуществляется привод лебедки 6 и через промежуточный вал 33 привод бурового ротора. Переключение коробки отбора мощности на промежуточный вал выполняется рычагами управления - зубчатыми муфтами 19.

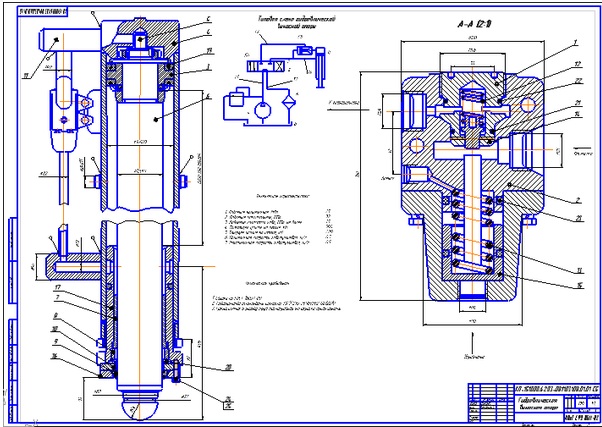

В рабочем положении мачта 14 одной стороной опирается на лебедку, другой через домкрат 18 - на грунт. Установку мачты из транспортного положения в вертикальное - рабочее и обратно проводят посредством домкратов 7, цилиндры которых защищены кожухом. Кронблок мачты и талевый блок 10 оснащены талевым канатом 9. На мачте размещены подвеска ключей 11 и подвеска бурового рукава 12, который соединяется с насосом при помощи манифольда 25. При необходимости к талевому блоку можно подвесить вертлюг 13 с квадратной штангой 15. Нагрузка на крюке определяется при помощи индикатора веса 8, устанавливаемого на «мертвом» конце талевого каната. В транспортном положении мачта опирается на переднюю опору 1, размещенную на переднем буфере, где также находится балка для крепления силовых оттяжек 24, и на среднюю опору 2, на которой установлена вспомогательная электролебедка 3. Гидросистема 5 обеспечивает питание гидрораскрепителя 31 и гидроротора 17.
В состав установки входит также электрооборудование 34, узел управления и освещения шасси 36, установка запасного колеса и площадки оператора 35.
Кинематическая схема агрегата А-50М (рис.2) в отличие от схемы А-50У имеет два масляных насоса 2МН-250/100 вместо одного М-20 в агрегате А-50У.
