Схема одоризатора газа УОГ-1 ЧЕРТЕЖ
engineerklubДата: Пятница, 18.10.2024, 18:16 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 34015
Репутация: 0
Статус: Offline

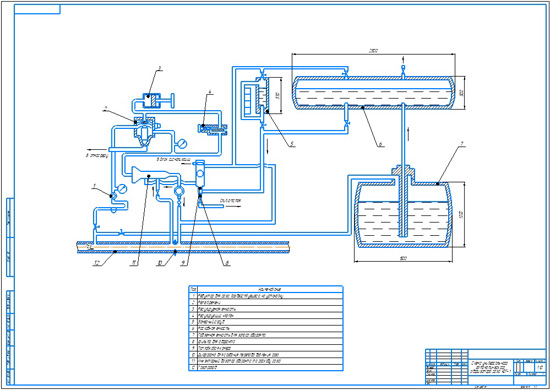

Схема универсального автоматического одоризатора газа УОГ-1 ЧЕРТЕЖ
Схема одоризатора газа УОГ-1 ЧЕРТЕЖ

К современным установкам относится универсальный автоматический одоризатор газа (мод. УОГ-1) пропускной способностью 3—165 м3/ч, который осуществляет автоматическую подачу одоранта в количестве, пропорциональном расходу газа. В одоризатор (рис. 12.10) подается часть газа из газопровода, при этом перепад давления, необходимый для преодоления сопротивления трубопроводов и оборудования одоризатора, создается установленной на газопроводе 12 диафрагмой 10. Одорант поступает из основной подземной емкости 7 в расходную емкость 6 и далее через замерный сосуд 5 и поплавковую камеру 9 в инжекторный дозатор 11, где он инжектируется ответвленной струей газа. Одоривированный газ возвращается в основной газопровод, где смешивается с остальным количеством газа. Одоризация газа обычно производится на головной части газопровода и на ГРС. Одоризированный газ проходя по трубам довольно значительные расстояния, обладает
свойством приходить к конечным потребителям с начальной степенью одоризации.

Чертеж выполнен на формате А1+PDF (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Схема одоризатора газа УОГ-1 СКАЧАТЬ
