Технологическая схема платформинга ЧЕРТЕЖ

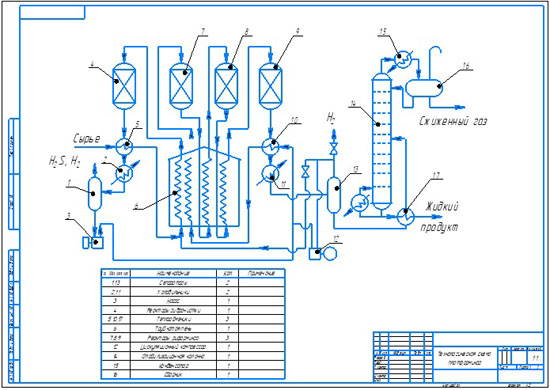

Описание технологической схемы

Исходную нефтяную фракцию подогревают в теплообменнике 5, смешивают с водородом и нагревают в трубчатой печи 6 до температуры, необходимой для очистки от серы. Гидроочистка проводится в реакторе 4 на катализаторе, стойком к соединениям серы. Горячие газы из аппарата 4 отдают свое тепло исходной нефтяной фракции в теплообменнике 5 и охлаждаются водой (и частично конденсируются) в холодильнике 2.
В сепараторе 1 конденсат отделяют от Н2 и H2S и насосом 3 подают на стадию риформинга.
Перед теплообменником 10 сырье смешивается с циркулирующим водородом, а затем подогревается в теплообменнике 10 и в трубчатой печи 6. Платформинг осуществляют в реакторах 7, 8 и 9 адиабатического типа. Ввиду высокой эндотермичности процесса приходится подогревать реакционную массу из аппаратов 7 и 8 в печи 6. В последнем реакторе 9 платформинг завершается. Тепло горячих газов используют в теплообменнике 10 для подогрева смеси, идущей на риформинг, а затем охлаждают газы в холодильнике 11. Полученный конденсат отделяется от водорода в сепараторе 13 и направляется на стабилизацию.
Водород (с примесью низших парафинов) из сепаратора 13 разделяют на три потока. Один циркуляционным компрессором 12 подают на смешение с очищенной
нефтяной фракцией, направляемой на риформинг, другой смешивают с исходной фракцией и подают на гидроочистку, а остальное выводят.
Стабилизация жидкого продукта риформинга заключается в отгонке низших увлеводородов (С4Н10, СзН8 и отчасти С2Н6), растворившихся в нем при повышенном
давлении. Конденсат из сепаратора 13 подогревается в теплообменнике 17 и поступает в стабилизационную колонну 14. Там низшие углеводороды отгоняются, их пары конденсируются в конденсаторе 15, и конденсат стекает в емкость 16. Часть его подают на
верхнюю тарелку колонны в качестве флегмы, а остальное количество отводят с установки в виде сжиженного газа. Стабилизованный продукт из куба колонны 14 отдает тепло конденсату в теплообменнике 17 и направляется на дальнейшую переработку.

Чертеж выполнен на формате А2+PDF (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Технологическая схема платформинга СКАЧАТЬ
