| Манифольд МПБ 5-80X35 устьевого наземного оборудования Оборудование для бурения нефтяных и газовых скважин
Тип работы: Работа Курсовая
Форматы файлов: AutoCAD (DWG/DXF), КОМПАС, Microsoft Word
Описание:
Манифольд МПБ 5-80X35 устьевого наземного оборудования-Курсовая работа-Оборудование для бурения нефтяных и газовых скважин
Альметьевский государственный нефтяной институт, кафедра нефтегазового оборудования, техника и технология бурения нефтяных и газовых скважин, манифольд устьевого наземного оборудования, 2015
Манифольдом или линией нагнетания называется участок трубопровода между буровым насосом и вертлюгом, по которому буровой раствор подается в бурильную колонну.
Манифольды обеспечивают контролируемое удаление пластового флюида, промывку под давлением (замену газированного раствора скважины буровым раствором из запасных емкостей), циркуляцию рабочего раствора с противодавлением на пласт, сброс давления и закачку рабочего раствора в скважину при высоком давлении.
Параметры Значение параметра
Рабочее давление, МПа 35
DB-внутренний диаметр уплотнительного кольца, мм 84
DH-наружный диаметр уплотнительного кольца,мм 104
Скважинная среда нефть,газ,газоконденсат,пластовая вода,буровой раствор,буровой шлам и их смеси
Условный проход, мм 80
b-ширина уплотнительного кольца, мм 10
Общая длина труб, не менее 112
h-высота сальника, мм 8,4
Тип запорных устройств Задвижки ЗМ-80x35 с ручным управлением;
Задвижки ЗМ-80Г x35 с дистанционным гидроуправлением
Тип дроссельных устройств Дроссели ДР-80х35 с ручным управлением; ДР-80Гх35 с дистанционным управлением
Управление дистанционной задвижкой 3М-80Гх35 От станции управления противовыбросовым оборудованием
Управление дистанционным дросселем От пульта управления дросселем
Управление запорно-регулирующей аппаратурой гидравлическое, дистанционное
Рабочее давление в системе управления задвижками и в дросселе МП 10
Усилие на маховике, кН 0,45

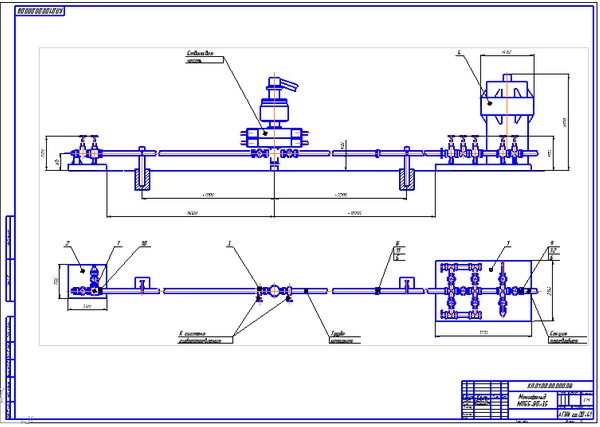

Состав: Задвижка гидравлическая (СБ), Манифольд (ВО), Деталировка (корпус, маховик, шибер, Шпиндель), Спецификация, ПЗ Язык документа
Софт: КОМПАС-3D 14
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
| engineerklub | Дата: Воскресенье, 18.02.2018, 09:01 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33461
Статус: Offline
| ВВЕДЕНИЕ
В ходе бурения возникающие явления подразделяются на три вида по состоянию вещества флюида: газопроявление, нефтеводопроявление и газонефтеводопроявление.
Газопроявление является наиболее опасным.Его повышенная опасность объясняется:
- способностью газа проникать в интервале перфорации в скважину и образовывать газовые пачки;
- способностью газовых пачек к всплытию в столбе жидкости с одновременным расширением и вытеснением ее из скважины;
- cпособностью газовой пачки к всплытию в загерметизированной скважине, сохраняя первоначальное давление.
Нефтеводопроявления развиваются дольше, чем газопроявления. Основная опасность заключается в трудности отвода от устья разливающейся нефти или пластовой воды и загрязнения рабочей зоны.
Газонефтеводопроявления включают в себя признаки газо и жидкостного проявлений, поэтому их ликвидация представляет большую трудность.
При нефте - и газопроявлениях большую опасность представляют самовозгорание, образование взрывоопасной смеси с воздухом, отравления. Особенно опасны выбросы сероводорода, поскольку даже при очень небольших его концентрациях (0,001 мг/дм3) уже нельзя работать без специальной защиты. При высоких концентрациях сероводорода (5-25%) или углекислого газа возникает опасность коррозии (что приводит к обрыву труб и разрыву обсадных колонн), тогда необходимо повысить запас прочности оборудования, использовать специальных, обычно низколегированные, малоуглеродистые, прошедшие вторичную термическую обработку стали для изготовления труб и всей арматуры; применять специальные покрытия; вводить ингибиторы коррозии; конструировать оборудование для сбора и удаления сероводорода.
В критичных случаях газонефтеводопроявления могут переходить в фонтаны вследствие следующих причин:
- недостаточная обученность персонала бригад освоения, ремонта скважин и инженерно-технических работников;
- несоответствие конструкции скважины горно-геологическим условиям вскрытия пласта и требованиям правил безопасности в нефтяной и газовой промышленности;
- некачественное цементирование обсадных колонн
- отсутствие, неисправность, низкое качество монтажа противовыбросового оборудования на устье скважины;
неправильная эксплуатация противовыбросового оборудования;
- отсутствие устройств для перекрытия канала бурильных труб.
В настоящее время при бурении не только разведочных, но и эксплуатационных скважин широко применяется оборудование для герметизации устья скважин. Раньше это оборудование использовали в основном для борьбы с выбросами жидкости и газа при проявлениях высоких давлений в скважине. В связи с применением более легких растворов для бурения, давление в скважине в процессе бурения регулируют при помощи превенторов.
Для управления давлением в скважине при нефтегазопроявлениях используется обвязка превенторов - манифольд, путем воздействия на пласт закачкой раствора и создания противодавления на него. Манифольд состоит из линий дросселирования и глушения, которые соединяются со стволовой частью оборудования для герметизации и представляют собой систему трубопроводов и арматуры (задвижки и регулируемые дроссели с ручным или гидравлическим управлением, манометры и др.).
