| ФОНТАННАЯ АРМАТУРА НА РАБОЧЕЕ ДАВЛЕНИЕ 21 МПа
Тип работы: Работа Курсовая
Форматы файлов: AutoCAD (DWG/DXF), КОМПАС, Microsoft Word
Сдано в учебном заведении: ИНиГ
Описание:
Тип подвески: в муфтовой подвеске трубной головки – без обозначе-ния,
на резьбе переводника трубной головки – К, подводное исполнение – П, блоч-ное– Б, с хомутовыми соединениями – Х.
Вид управления: ручное – без обозначения, дистанционное – Д, автома-тическое с отсекателем – А, дистанционное с отсекателем – В.
Исполнение по коррозионности: обычное – без обозначения, при со-держании СО2 до 6% - К1, СО2 и Н2S до 6% - К2, Н2S до 6% - К3, СО2 и Н2S, но с обязательным применением ингибитора – К2И.
Климатическая зона применения: умеренная – без обозначения, холод-ная – ХЛ.
Пример обозначения: АФ – 80/65 21 К2ИХЛ – арматура фонтанная (тип подвески) (схема монтажа) (вид управления) – (диаметр проходного от-верстия ствола) / (диаметр проходного отверстия отвода) (рабочее давление) (исполнение по коррозионности) (климатическая зона применения).
Стандартом предусмотрено несколько схем, составляющих две группы арматур, на базе использования тройников и на базе крестовин.

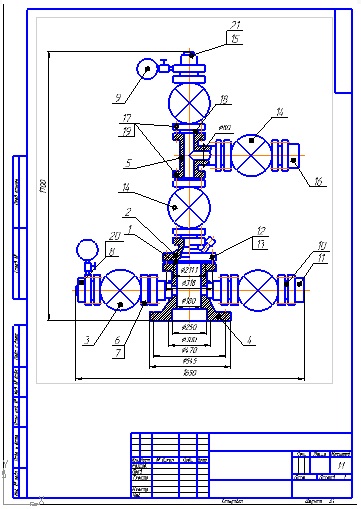

Крестовая арматура для скважин, не содержащих абразив, применяется для средних и высоких давлений. Преимуществом крестовой арматуры являет-ся её меньшая высота, недостаток – необходимость при замене крестовика или задвижек, присоединённым к боковым отводам, закрывать центральную за-движку и тем самым останавливать добычу. Крестовая арматура показана на рисунке 1, тройниковая на рисунке 2.
Фонтанная арматура состоит из трубной головки и ёлки, являющихся её основными узлами. Устанавливают её на верхний фланец колонной головки скважины.
Трубная головка предназначена для подвески одного или двух рядов подъёмных труб. Колонны подъёмных труб подвешивают к трубной головке на резьбе, либо на муфте. При однорядной конструкции лифта трубы на резь-бе подвешивают на стволовой катушке; при двухрядной конструкции внутрен-ний ряд подвешивают на стволовой катушке, а наружный – на тройнике труб-ной головки. При муфтовой подвеске при однорядной конструкции лифта тру-бы подвешивают на муфтовой подвеске, устанавливаемой в крестовине труб-ной головки; при двухрядной конструкции для внутреннего ряда труб муфто-вую подвеску устанавливают в тройнике трубной головки.
Ёлка арматуры выполняется тройниковой – однострунной или двух-струнной, либо крестовой двухструнной. Тройниковую арматуру с двухструн-ной ёлкой рекомендуют использовать для скважин в продукции, которых со-держатся механические примеси. Крестовую и тройниковую одноступенчатые арматуры – для скважин, в продукции которых нет механических примесей. В тройниковой двухструнной арматуре рабочей является струна, а в крестовой может быть любая из струн ёлки. По запасным струнам продукции из скважин направляют в том случае, когда меняют штуцер или запорное устройство.
Фонтанная арматура с выкидной линией соединяется манифольдом. Схема манифольда показана на рисунке 3.
Запорные устройства в фонтанной арматуре применяются двух типов: прямоточные задвижки с уплотнительной смазкой и пробковые краны. Прямо-точная задвижка ЗМАД показана на рисунке 4.
В зависимости от условий эксплуатации фонтанную арматуру изготав-ли¬вают для сред некоррозионных, коррозионных и для холодной климатиче-ской зоны. Регулирующие устройства предназначены для регулирования ре-жима ра¬боты нефтяных и газовых скважин, осуществляемого дросселировани-ем потока рабочей среды изменением площади кольцевого прохода.
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
| engineerklub | Дата: Воскресенье, 18.02.2018, 10:51 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33504
Статус: Offline
| Манифольды фонтанной арматуры предназначены для соединения вы-ки¬дов арматуры с трубопроводами замерной установки. Запорными устрой-ствами манифольдов служат пробковые краны или задвижки, применяемые в фонтанной арматуре.
В процессе эксплуатации скважин возможны загрязнения внутренних проходов манифольда механическими примесями или кристаллогидратами, при этом давление может достичь рабочего давления в скважине или превы-сить его. Для предотвращения возможной перегрузки фонтанной арматуры и манифольда, рабочая и запасная выкидные линии оснащаются предохрани-тельными клапа¬нами.
Фонтанные ёлки производятся в стандартном исполнении, для серово-до¬рода и двуокиси углерода с сероводородом по нормативам NACE в расчёте на температуру окружающего воздуха до – 450 С (по специальному заказу до -600 С).
Фонтанные ёлки снабжены одной или двумя задвижками на вертикаль-ной колонне, одной или двумя задвижками на вертикальной колонне, одной или двумя задвижками на отводных линиях и нерегулируемыми и регулируе-мыми дросселями, изготовленными из устойчивого к абразивному изнашива-нию и коррозии материала.
1.5 Постановка задачи разработки структурной и конструктивной схем. Выбор базовой конструкции.
В фонтанной арматуре наиболее ответственными деталями являются за-движки. Повышение надежности и обеспечение герметизации конструкции за-движек является задачей курсового проекта.
1.6 Эскизная проработка узла конструкции
Усовершенствование относится к трубопроводной арматуре и может быть применено в нефтегазодобыче для обеспечения надежной герметизации запорных устройств как при малых, так и при больших давлениях.
Цель усовершенствования — повышение надежности за счет предот-вращения среза упругого уплотнителя на выходе затвора и автоматической компенсации его износа.
Шиберная задвижка показанная на рисунке 5, содержащая корпус с установленными в нем шибером с отверстием и подпружиненными седлами, размещенными в гнездах корпуса и выполненными в виде коаксиальных вту-лок и упругого уплотнителя, отличающаяся тем, что, с целью повышения надежности, втулки установлены с возможностью независимого перемещения относительно гнезд корпуса, а уплотнитель прикреплен к внутренней втулке с образованием кольцевой полости между наружной втулкой, уплотнителем и шибером с возможностью ее сообщения с отверстием в шибере и выполнен вы-ступающим за торец внутренней втулки, обращенный к шиберу на величину, меньшую величины хода внутренней втулки с уплотнителем относительно наружной втулки. ……
Шиберная задвижка показанная на рисунке 6, в корпусе которой уста-новлены подвижные седла, взаимодействующие с шибером, связанным с при-водным механизмом, отличающаяся тем, что, с целью повышения герметично-сти и снижения усилия на приводном механизме, в нижней части корпуса под шибером и соосно с ним выполнен сквозной канал с установленным в нем за-порным устройством, состоящим из корпуса с расположенным на нем впуск-ным каналом, сообщенным с внутренней полостью задвижки и выпускным ка-налом, сообщенным с атмосферой, причем в корпусе запорного устройства размещен двухседельный подпружиненный запорный орган с хвостовиком, взаимодействующим с шибером…….
Изобретение относится к трубопроводной запорной арматуре и может найти применение в задвижках для гидрошахт.
Цель изобретения — повышение герметичности и снижение усилия на приводном механизме.
