Вариант 2 ПМИГ.ХХХХХХ.002 Вентиль угловой
|
|
| engineerklub | Дата: Суббота, 24.02.2018, 12:05 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Задание вариант 2 ПМИГ.ХХХХХХ.002 СБ Вентиль угловой
вариант 2 Вентиль угловой деталировка
вариант 2 Вентиль угловой чертежи
вариант 2 Вентиль угловой сборочный чертеж
2.16.1 Вентиль угловой Большаков Владимир - Создание трехмерных моделей и конструкторской документации в системе КОМПАС-3D Практикум 2010.
2.1 Вентиль угловой В.П Большаков, А.В. Чагина Выполнение в компас 3D конструкторской документации изделий с резьбовыми соединениями учебное пособие 2011
Задание по созданию чертежей деталей и сборок
1.Завершить оформление сборочного чертежа и спецификации.
2.Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и крышки 3. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
3.Выполнить по ГОСТ 2.317-69аксонометрическое изображение с вырезом одной четверти болтового соединения деталей 1 и 3.
Описание вентиля углового
Вентиль — устройство для регулирования движения в трубопроводе пара, газа, воды или другой жидкости.
Вентиль состоит из корпуса 1, на котором установлена при помощи болтов 12, шайб и гаек крышка 3. В крышке 3 в резьбовое отверстие установлен шпиндель 2. На нижнем хвостике шпинделя 2 при помощи скобы 7 закреплен клапан 8, упирающийся конической частью в седло 9, установленное в корпусе. На верхнем конце шпинделя установочным винтом 13 закреплен маховик 6, в котором установлена шпонка 20, передающая вращательное движение шпинделю 2. На крышке закреплена шпилькой 19 втулка сальника 5, которая поджимает сальниковую набивку 22. Фланец 4 крепится к корпусу при помощи винтов 14. На чертеже вентиль изображен в закрытом положении.
Рабочая среда (жидкость или газ) поступает по трубопроводу (на чертеже не изображен) к корпусу 1, снизу под клапан. При вращении маховика 6 шпиндель начинает поступательное движение и, поднимаясь вверх вместе с клапаном 8, открывает отверстие в нижней части корпуса. Жидкость поступает в полость отверстия в корпусе, а затем по отверстию во фланце 4 переходит в трубопровод системы. Во избежание утечки жидкости между шпинделем 2 и крышкой 3 установлено сальниковое уплотнение 22. Крышка 3 с корпусом уплотнена прокладкой 11. Герметизация фланца 4 с корпусом осуществляется прокладкой 10.

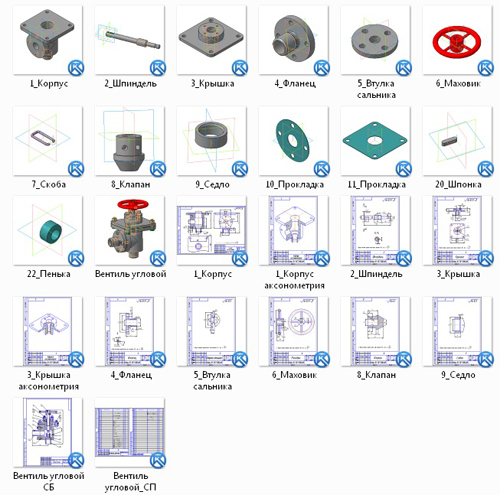

ПМИГ.ХХХХХХ.002 СБ Вентиль угловой
ПМИГ.ХХХХХХ.002 СП Вентиль угловой
ПМИГ.ХХХХ01.002 Корпус
ПМИГ.ХХХХ01.002 Корпусаксонометрия
ПМИГ.ХХХХ02.002 Шпиндель
ПМИГ.ХХХХ03.002 Крышка
ПМИГ.ХХХХ03.002 Крышка аксонометрия
ПМИГ.ХХХХ04.002 Фланец
ПМИГ.ХХХХ05.002 Втулка сальника
ПМИГ.ХХХХ06.002 Маховик
ПМИГ.ХХХХ07.002 Скоба
ПМИГ.ХХХХ08.002 Клапан
ПМИГ.ХХХХ09.002 Седло
Выполнены в компасе 3D V13 чертежи+3Д модели
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
| engineerklub | Дата: Вторник, 18.09.2018, 11:00 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| КИКГ.ХХХХХХ.002 СБ Вентиль угловой
КИКГ.ХХХХХХ.002 СП Вентиль угловой
КИКГ.ХХХХ01.002 Корпус
КИКГ.ХХХХ01.002 Корпусаксонометрия
КИКГ.ХХХХ02.002 Шпиндель
КИКГ.ХХХХ03.002 Крышка
КИКГ.ХХХХ03.002 Крышка аксонометрия
КИКГ.ХХХХ04.002 Фланец
КИКГ.ХХХХ05.002 Втулка сальника
КИКГ.ХХХХ06.002 Маховик
КИКГ.ХХХХ07.002 Скоба
КИКГ.ХХХХ08.002 Клапан
КИКГ.ХХХХ09.002 Седло
СКАЧАТЬ ЧЕРТЕЖИ
|
| |
| |
| engineerklub | Дата: Воскресенье, 30.10.2022, 04:29 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
|
Вентиль угловой ПМИГ.ХХХХХХ.002 сборочный чертеж
Вентиль угловой ПМИГ.ХХХХХХ.002 спецификация

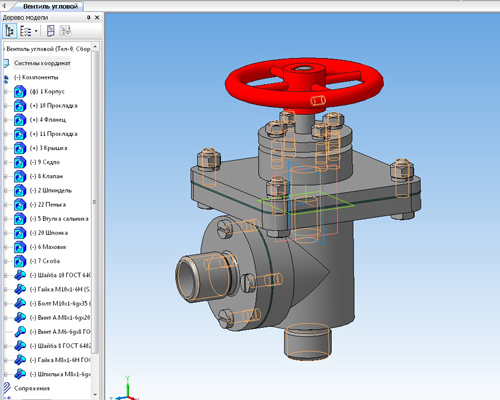

Вентиль угловой ПМИГ.ХХХХХХ.002 3д модель
Вентиль угловой ПМИГ.ХХХХХХ.002 чертежи
Корпус ПМИГ.ХХХХ01.002
Корпус аксонометрия ПМИГ.ХХХХ01.002
Шпиндель ПМИГ.ХХХХ02.002
Крышка ПМИГ.ХХХХ03.002
Крышка аксонометрия ПМИГ.ХХХХ03.002
Фланец ПМИГ.ХХХХ04.002
Втулка сальника ПМИГ.ХХХХ05.002
Маховик ПМИГ.ХХХХ06.002
Скоба ПМИГ.ХХХХ07.002
Клапан ПМИГ.ХХХХ08.002
Седло ПМИГ.ХХХХ09.002
Прокладка ПМИГ.ХХХХ10.002
Прокладка ПМИГ.ХХХХ11.002
ВЕНТИЛЬ УГЛОВОЙ СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 14.12.2023, 05:31 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Вентиль угловой ПМИГ.ХХХХХХ.002
Вентиль угловой ПМИГ.ХХХХХХ.002 сб
Вентиль угловой ПМИГ.ХХХХХХ.002 спецификация
Вентиль угловой ПМИГ.ХХХХХХ.002 3d модель
Вентиль угловой ПМИГ.ХХХХХХ.002 чертежи
Вентиль угловой ПМИГ.ХХХХХХ.002 СКАЧАТЬ
|
| |
| |
