| Задание вариант 4 ПМИГ.ХХХХХХ.004 СБ Пневмоцилиндр
вариант 4 Пневмоцилиндр деталировка
вариант 4 Пневмоцилиндр чертежи
вариант 4 Пневмоцилиндр сборочный чертеж
4.16.1 Пневмоцилиндр Большаков Владимир - Создание трехмерных моделей и конструкторской документации в системе КОМПАС-3D Практикум 2010.
4.1 Пневмоцилиндр В.П Большаков, А.В. Чагина Выполнение в компас 3D конструкторской документации изделий с резьбовыми соединениями учебное пособие 2011

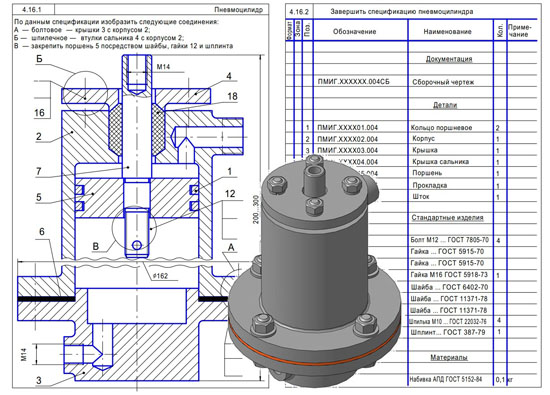

Задание по созданию чертежей деталей и сборок
1.Завершить оформление сборочного чертежа и спецификации.
2.Выполнить трехмерные модели и ассоциативные чертежи корпуса 2 и крышки сальника 4. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
3.Выполнить по ГОСТ 2.317-69аксонометрическое изображение с вырезом одной четверти шпилечного соединения деталей 2 и 4.
Описание пневмоцилиндра
Пневмоцилиндры по принципу действия можно разделить на односторонние и двухсторонние. В односторонних цилиндрах сжатый воздух подается только в одну сторону от поршня. В цилиндрах двухстороннего действия воздух подается поочередно в обе полости, и поршень перемещается в обоих направлениях под нагрузкой. Пневмоцилиндры приводят в движение рабочие органы, которые перемещаются в любых направлениях, когда требуется преодолеть сопротивление при прямом и обратном ходах.
Движение поршня 5 происходит под действием сжатого воздуха. Подавая воздух через правое отверстие корпуса 2 или нижнее отверстие крышки 3, для чего в эти резьбовые отверстия ввинчиваются наконечники шлангов компрессора, можно двигать поршень вниз или вверх, и тем самым придавать нужное движение механизму, присоединенному к штоку поршня. Кольца имеют прорезь под углом 45°. Поршень 3 закреплен на шток 2 гайкой 12, шайбой и шплинтом 17.
В корпусе 2 в месте выхода штока 2 расположено уплотняющее устройство (сальник) 18, предупреждающее просачивание воздуха через зазор между штоком 7 и отверстием в крышке сальника 4. Крепление крышки сальника 4 к корпусу 2 осуществляется шпильками 16. Крышка 5 крепится к корпусу 1 болтами 9.

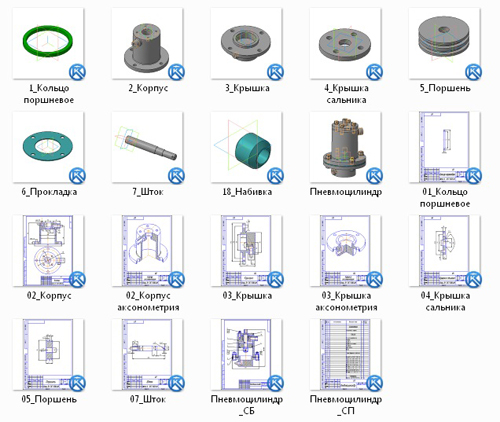

ПМИГ.ХХХХХХ.004 СБ Пневмоцилиндр
ПМИГ.ХХХХХХ.004 СП Пневмоцилиндр
ПМИГ.ХХХХ01.004 Кольцо поршневое
ПМИГ.ХХХХ02.004 Корпус
ПМИГ.ХХХХ02.004 Корпус аксонометрия
ПМИГ.ХХХХ03.004 Крышка
ПМИГ.ХХХХ03.004 Крышка аксонометрия
ПМИГ.ХХХХ04.004 Крышка сальника
ПМИГ.ХХХХ05.004 Поршень
ПМИГ.ХХХХ06.004 Прокладка
ПМИГ.ХХХХ07.004 Шток

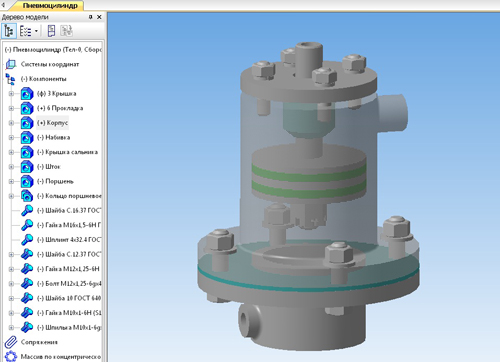

Выполнены в компасе 3D V13 чертежи+3Д модели
Помогу с другими вариантами.Пишите в Л/С.
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
