Вариант 5 ПМИГ.ХХХХХХ.005 Пневмоцилиндр
engineerklubДата: Вторник, 06.03.2018, 06:11 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Репутация: 0
Статус: Offline

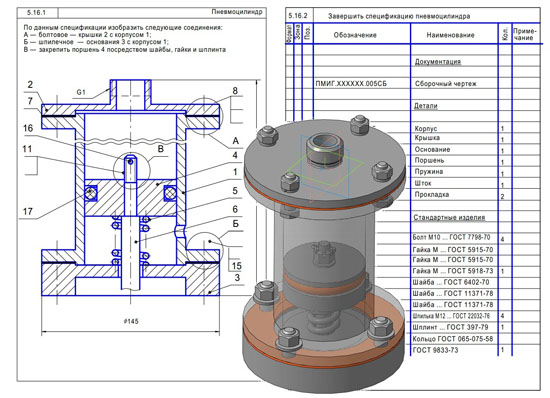

Задание вариант 5 ПМИГ.ХХХХХХ.005 СБ Пневмоцилиндр



вариант 5 Пневмоцилиндр деталировка
вариант 5 Пневмоцилиндр чертежи
вариант 5 Пневмоцилиндр сборочный чертеж
5.16.1 Пневмоцилиндр Большаков Владимир - Создание трехмерных моделей и конструкторской документации в системе КОМПАС-3D Практикум 2010.
5.1 Пневмоцилиндр В.П Большаков, А.В. Чагина Выполнение в компас 3D конструкторской документации изделий с резьбовыми соединениями учебное пособие 2011

Задание по созданию чертежей деталей и сборок

1.Завершить оформление сборочного чертежа и спецификации.

2.Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и основания 3. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.

3.Выполнить по ГОСТ 2.317-69аксонометрическое изображение с вырезом одной четверти шпилечного соединения деталей 1 и 3.

Описание пневмоцилиндра
Пневмоцилиндры по принципу действия подразделяются на односторонние и двухсторонние. В одностороннем цилиндре сжатый воздух подается только в одну сторону от поршня 3. Обратный ход поршня осуществляется под действием пружины 5. Уплотнения служат для предотвращения утечки воздуха из полости с высоким давлением в полость с низким давлением. Наиболее широко используют для уплотнения соединений кольца 17 из маслостойкой резины. Прокладки 7 обеспечивают плотное прилегание крышки 2, основания 4 к корпусу 1 посредством болтов 8, шпилек 15, гаек, шайб.

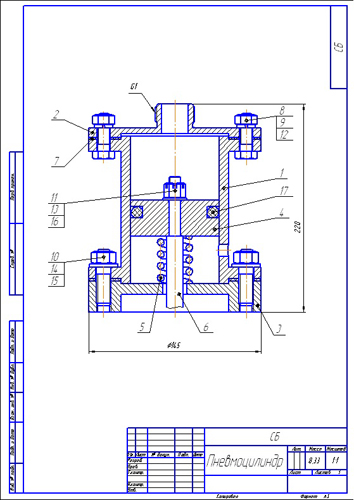

ПМИГ.ХХХХХХ.005 СБ Пневмоцилиндр
ПМИГ.ХХХХХХ.005 СП Пневмоцилиндр
ПМИГ.ХХХХ01.005 Корпус
ПМИГ.ХХХХ01.005 Корпус аксонометрия
ПМИГ.ХХХХ02.005 Крышка
ПМИГ.ХХХХ03.005 Основание
ПМИГ.ХХХХ03.005 Основание аксонометрия
ПМИГ.ХХХХ04.005 Поршень
ПМИГ.ХХХХ05.005 Пружина
ПМИГ.ХХХХ06.005 Шток

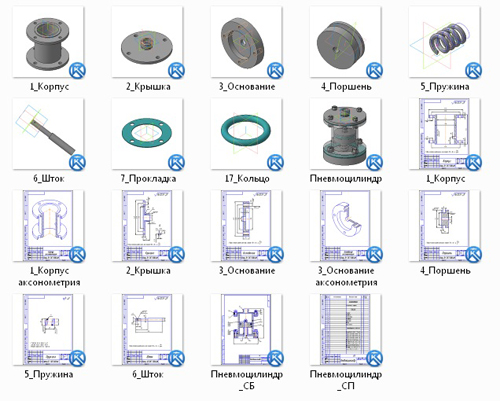

Выполнены в компасе 3D V13 чертежи+3Д модели

Помогу с другими вариантами.Пишите в Л/С.

СКАЧАТЬ МОЖНО ЗДЕСЬ

engineerklubДата: Вторник, 18.09.2018, 11:06 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Репутация: 0
Статус: Offline
КИКГ.ХХХХХХ.005 СБ Пневмоцилиндр
КИКГ.ХХХХХХ.005 СП Пневмоцилиндр
КИКГ.ХХХХ01.005 Корпус
КИКГ.ХХХХ01.005 Корпус аксонометрия
КИКГ.ХХХХ02.005 Крышка
КИКГ.ХХХХ03.005 Основание
КИКГ.ХХХХ03.005 Основание аксонометрия
КИКГ.ХХХХ04.005 Поршень
КИКГ.ХХХХ05.005 Пружина
КИКГ.ХХХХ06.005 Шток

СКАЧАТЬ ЧЕРТЕЖИ

engineerklubДата: Понедельник, 07.11.2022, 08:35 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Репутация: 0
Статус: Offline

Пневмоцилиндр ПМИГ.ХХХХХХ.005 сборочный чертеж
Пневмоцилиндр ПМИГ.ХХХХХХ.005 спецификация

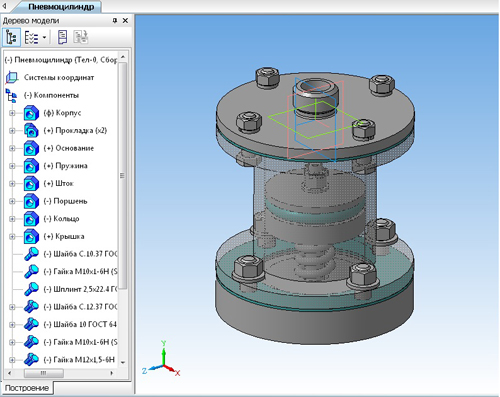

Пневмоцилиндр ПМИГ.ХХХХХХ.005 3д модель
Пневмоцилиндр ПМИГ.ХХХХХХ.005 чертежи
Корпус ПМИГ.ХХХХ01.005
Корпус аксонометрия ПМИГ.ХХХХ01.005
Крышка ПМИГ.ХХХХ02.005
Основание ПМИГ.ХХХХ03.005
Основание аксонометрия ПМИГ.ХХХХ03.005
Поршень ПМИГ.ХХХХ04.005
Пружина ПМИГ.ХХХХ05.005
Шток ПМИГ.ХХХХ06.005
Прокладка ПМИГ.ХХХХ07.005

СКАЧАТЬ
