Вариант 7 ПМИГ.ХХХХХХ.007 Клапан предохранительный
engineerklubДата: Среда, 14.03.2018, 05:48 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Репутация: 0
Статус: Offline
Вариант 7 ПМИГ.ХХХХХХ.007 СБ Клапан предохранительный



вариант 7 Клапан предохранительный деталировка
вариант 7 Клапан предохранительный чертежи
вариант 7 Клапан предохранительный сборочный чертеж

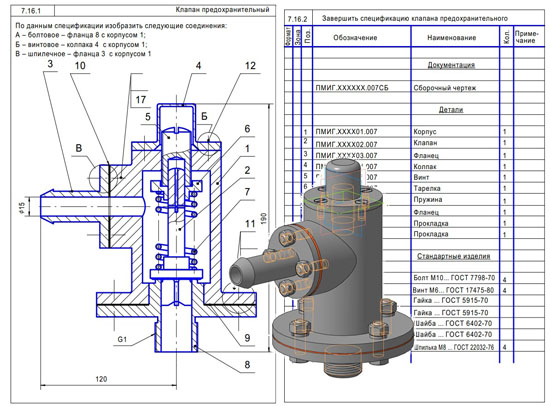

7.16.1 Клапан предохранительный Большаков Владимир - Создание трехмерных моделей и конструкторской документации в системе КОМПАС-3D Практикум 2010.
7.1 Клапан предохранительный В.П Большаков, А.В. Чагина Выполнение в компас 3D конструкторской документации изделий с резьбовыми соединениями учебное пособие 2011
Задание по созданию чертежей деталей и сборок

Задание по созданию чертежей деталей и сборок

1.Завершить оформление сборочного чертежа и спецификации.

2.Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и фланца 3. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.

Описание клапана предохранительного

Предохранительные клапаны предназначены для исключения возможности повышения давления сверх установленного в обслуживаемых объектах и систем путем сброса рабочей среды.

Клапан состоит из корпуса 1, в нижней части которого установлен фланец 8. Фланец крепится к корпусу болтами 11, шайбами и гайками. В цилиндрическое отверстие фланца 8 входит клапан 2, который торцевой плоскостью цилиндрического буртика упирается в торцевую плоскость верхней части фланца. В торец цилиндрического буртика клапан 2 упирается пружина 7, регулируемая винтом 5, упирающимся в тарелку 6. Колпак 4 крепится к корпусу 1 винтами 12. Фланец 3 соединен с корпусом при помощи шпилек 17, шайб и гаек. На чертеже клапан изображен в закрытом положении.

При повышении давления в системе жидкость, находящаяся в полости отверстия фланца 8 под клапаном 2, давит на него. Клапан 2, сжимая пружину 7, открывает отверстие, и избыточная жидкость через отверстие во фланце 3 сливается по трубопроводу (трубопроводы на чертеже не изображены). Герметичность соединения корпуса 1 и фланцев 3 и 8 осуществляется прокладками 9 и 10.

ПМИГ.ХХХХХХ.007 СБ Клапан предохранительный
ПМИГ.ХХХХХХ.007 СП Клапан предохранительный
ПМИГ.ХХХХ01.007 Корпус
ПМИГ.ХХХХ01.007 Корпус аксонометрия
ПМИГ.ХХХХ02.007 Клапан
ПМИГ.ХХХХ03.007 Фланец
ПМИГ.ХХХХ03.007 Фланец аксонометрия
ПМИГ.ХХХХ04.007 Колпак
ПМИГ.ХХХХ05.007 Винт
ПМИГ.ХХХХ06.007 Тарелка
ПМИГ.ХХХХ07.007 Пружина
ПМИГ.ХХХХ08.007 Фланец

Выполнены в компасе 3D V13 чертежи+3Д модели

Помогу с другими вариантами.Пишите в Л/С.

СКАЧАТЬ МОЖНО ЗДЕСЬ

engineerklubДата: Вторник, 18.09.2018, 11:10 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Репутация: 0
Статус: Offline
КИКГ.ХХХХХХ.007 СБ Клапан предохранительный
КИКГ.ХХХХХХ.007 СП Клапан предохранительный
КИКГ.ХХХХ01.007 Корпус
КИКГ.ХХХХ01.007 Корпус аксонометрия
КИКГ.ХХХХ02.007 Клапан
КИКГ.ХХХХ03.007 Фланец
КИКГ.ХХХХ03.007 Фланец аксонометрия
КИКГ.ХХХХ04.007 Колпак
КИКГ.ХХХХ05.007 Винт
КИКГ.ХХХХ06.007 Тарелка
КИКГ.ХХХХ07.007 Пружина
КИКГ.ХХХХ08.007 Фланец

СКАЧАТЬ ЧЕРТЕЖИ

engineerklubДата: Вторник, 08.11.2022, 11:44 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Репутация: 0
Статус: Offline
Клапан предохранительный ПМИГ.ХХХХХХ.007 сборочный чертеж

Клапан предохранительный ПМИГ.ХХХХХХ.007 спецификация

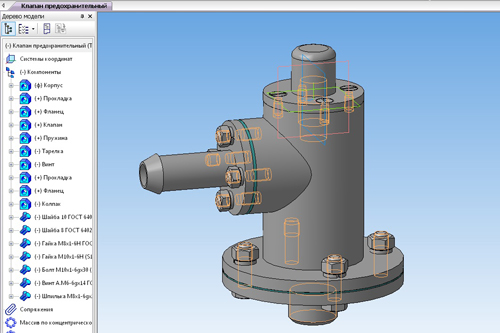

Клапан предохранительный ПМИГ.ХХХХХХ.007 3д модель
Клапан предохранительный ПМИГ.ХХХХХХ.007 чертежи
Корпус ПМИГ.ХХХХ01.007
Корпус аксонометрия ПМИГ.ХХХХ01.007
Клапан ПМИГ.ХХХХ02.007
Фланец ПМИГ.ХХХХ03.007
Фланец аксонометрия ПМИГ.ХХХХ03.007
Колпак ПМИГ.ХХХХ04.007
Винт ПМИГ.ХХХХ05.007
Тарелка ПМИГ.ХХХХ06.007
Пружина ПМИГ.ХХХХ07.007
Фланец ПМИГ.ХХХХ08.007
Прокладка ПМИГ.ХХХХ09.007
Прокладка ПМИГ.ХХХХ10.007

Клапан предохранительный ПМИГ.ХХХХХХ.007 скачать
