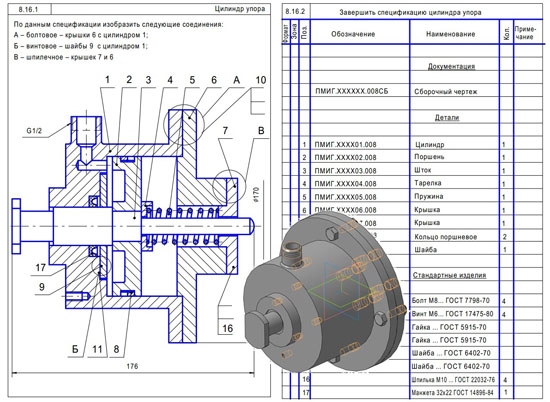

| Задание вариант 8 ПМИГ.ХХХХХХ.008 СБ Цилиндр упора
вариант 8 Цилиндр упора деталировка
вариант 8 Цилиндр упора чертежи
вариант 8 Цилиндр упора сборочный чертеж
8.16.1 Цилиндр упора Большаков Владимир - Создание трехмерных моделей и конструкторской документации в системе КОМПАС-3D Практикум 2010.
8.1 Цилиндр упора В.П Большаков, А.В. Чагина Выполнение в компас 3D конструкторской документации изделий с резьбовыми соединениями учебное пособие 2011
Задание по созданию чертежей деталей и сборок
вариант 8 Цилиндр упора деталировка
вариант 8 Цилиндр упора чертежи
вариант 8 Цилиндр упора сборочный чертеж
Задание по созданию чертежей деталей и сборок
1.Завершить оформление сборочного чертежа и спецификации.
2.Выполнить трехмерные модели и ассоциативные чертежи цилиндра 1 и крышки 6. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
Описание цилиндра упора
Цилиндр представляет cобой гидродвигатель с прямолинейным возвратнопоступательным движением поршня относительно корпуса цилиндра. Цилиндр упора предназначается для зажима или фиксации деталей в определенном положении.
Цилиндр упора состоит из цилиндра 1, к которому крепится при помощи болтов 10, шайб и гаек крышка 6. На крышку 6 при помощи шпилек 16, шайб и гаек установлена крышка 7, в которую упирается пружина 5. Другим торцом она упирается в тарелку 4, поджимающую поршень 2. Поршень установлен на штоке 3. В расточках поршня расположены кольца 8. Манжета 17, установленная в расточке цилиндра, поддерживается шайбой 9.
К отверстиям бобышки цилиндра подается под давлением жидкость, которая перемещает поршень 2 вправо. Вместе с поршнем вправо перемещается шток 3, головка которого находится в пазу фиксирующей детали и при перемещении прижимает деталь к раме (на чертеже фиксирующая деталь и рама не изображены). Для освобождения детали давление в системе понижается, и поршеньподдействиемпружины5 возвращаетсявпервоначальноеположение.
Уплотнение поршня 2 в цилиндре осуществляется двумя чугунными поршневыми кольцами 8. Шток в цилиндре 1 уплотняется резиновой манжетой 17.

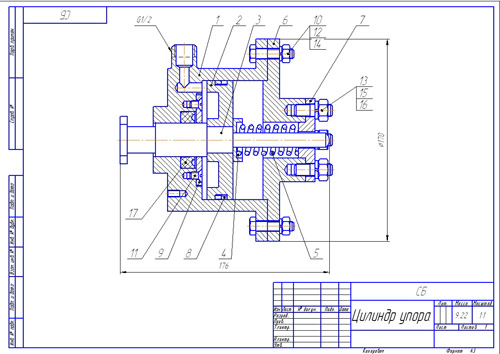

ПМИГ.ХХХХХХ.008 СБ Цилиндр упора
ПМИГ.ХХХХХХ.008 СП Цилиндр упора

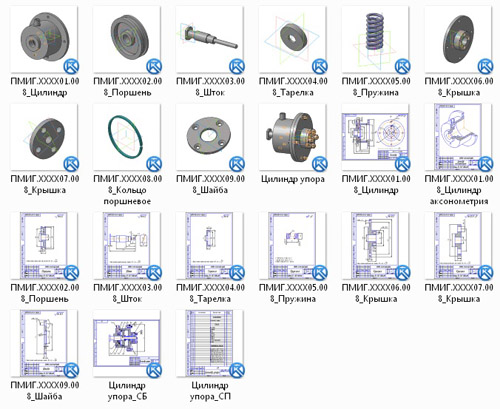

ПМИГ.ХХХХ01.008_Цилиндр
ПМИГ.ХХХХ01.008_Цилиндр аксонометрия
ПМИГ.ХХХХ02.008_Поршень
ПМИГ.ХХХХ03.008_Шток
ПМИГ.ХХХХ04.008_Тарелка
ПМИГ.ХХХХ05.008_Пружина
ПМИГ.ХХХХ07.008_Крышка
ПМИГ.ХХХХ09.008_Шайба
Выполнены в компасе 3D V13 чертежи+3Д модели
Помогу с другими вариантами.Пишите в Л/С.
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
| engineerklub | Дата: Вторник, 18.09.2018, 11:13 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| КИКГ.ХХХХХХ.008 СБ Цилиндр упора
КИКГ.ХХХХХХ.008 СП Цилиндр упора
КИКГ.ХХХХ01.008_Цилиндр
КИКГ.ХХХХ01.008_Цилиндр аксонометрия
КИКГ.ХХХХ02.008_Поршень
КИКГ.ХХХХ03.008_Шток
КИКГ.ХХХХ04.008_Тарелка
КИКГ.ХХХХ05.008_Пружина
КИКГ.ХХХХ07.008_Крышка
КИКГ.ХХХХ09.008_Шайба
СКАЧАТЬ ЧЕРТЕЖИ
|
| |
| |
| engineerklub | Дата: Четверг, 10.11.2022, 10:20 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
|
Цилиндр упора ПМИГ.ХХХХХХ.008 Сборочный чертеж
Цилиндр упора ПМИГ.ХХХХХХ.008 спецификация
Цилиндр упора ПМИГ.ХХХХХХ.008 3д млдель
Цилиндр упора ПМИГ.ХХХХХХ.008 чертежи
Цилиндр ПМИГ.ХХХХ01.008
Цилиндр аксонометрия ПМИГ.ХХХХ01.008
Поршень ПМИГ.ХХХХ02.008
Шток ПМИГ.ХХХХ03.008
Тарелка ПМИГ.ХХХХ04.008
Пружина ПМИГ.ХХХХ05.008
Крышка ПМИГ.ХХХХ06.008
Крышка ПМИГ.ХХХХ07.008
Кольцо поршневое ПМИГ.ХХХХ08.008
Шайба ПМИГ.ХХХХ09.008
Цилиндр упора ПМИГ.ХХХХХХ.008 СКАЧАТЬ
|
| |
| |
