| Задание вариант 9 ПМИГ.ХХХХХХ.009 СБ Насос
вариант 9 Насос деталировка
вариант 9 Насос чертежи
вариант 9 Насос сборочный чертеж
9.16.1 Насос Большаков Владимир - Создание трехмерных моделей и конструкторской документации в системе КОМПАС-3D Практикум 2010.
9.1 Насос В.П Большаков, А.В. Чагина Выполнение в компас 3D конструкторской документации изделий с резьбовыми соединениями учебное пособие 2011

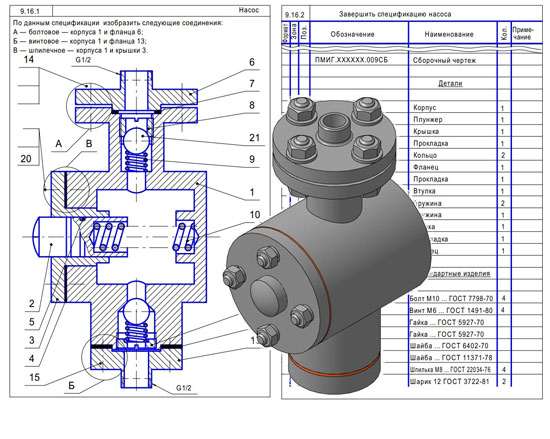

Задание по созданию чертежей деталей и сборок
1.Завершить оформление сборочного чертежа и спецификации.
2.Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и крышки 3. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
Описание насоса
Насос — машина, преобразующая механическую энергию двигателя в механическую энергию состояния жидкости с целью ее подъема, перемещения или получения сжатых газов. В плунжерном насосе перемещение жидкости осуществляется благодаря периодическому изменению объема рабочей полости насоса.
Насос состоит из корпуса 1, к которому крепится при помощи шпилек 20, шайб и гаек крышка 3. В крышке 3 установлен плунжер 2, отжимаемый пружиной 10. Фланец 6 прикреплен к фланцу корпуса болтами 14, шайбами и гайками. Во фланце корпуса установлен всасывающий клапан, представляющий собой втулку 8, шарик 21 и пружину 9. С нижней стороны корпуса прикреплен фланец 13 при помощи винтов 15. В нижней части корпуса в цилиндрической расточке расположен клапан нагнетательный (шарик, пружина и втулка 11).
Возвратно-поступательноедвижение плунжера 2 осуществляется от эксцентрика 9 (эксцентрик на чертеже не показан), соприкасающегося со сферической поверхностью плунжера. При движении плунжера влево в полости корпуса образуется разрежение, и масло из емкости засасывается через фланец 6. При этом шарик 21 всасывающего клапана перемещается вниз, сжимая пружину 9. При движении плунжера вправо увеличивается давление масла в полости корпуса, верхний шарик прижимается к втулке 8 всасывающего клапана и препятствует выходу масла из корпуса, а нижний шарик нагнетательного клапана под давлением масла сжимает пружину и открывает отверстие. Масло через фланец 13 идет в систему. Во избежание утечки жидкости между плунжером 2 и крышкой 3 в расточках плунжера установлены кольца 5. Герметизация фланца 6 и корпуса осуществлена прокладкой 7. Уплотнение корпуса и фланца 13 выполнено при помощи прокладки 12.

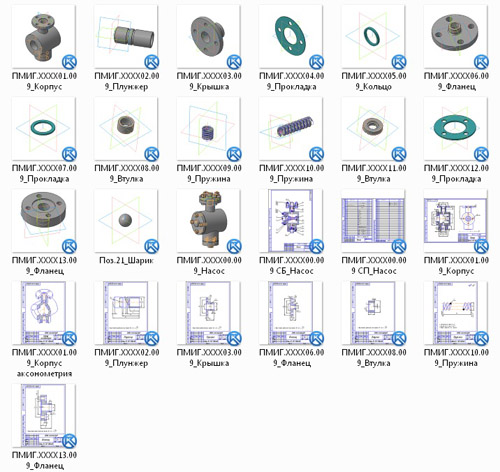

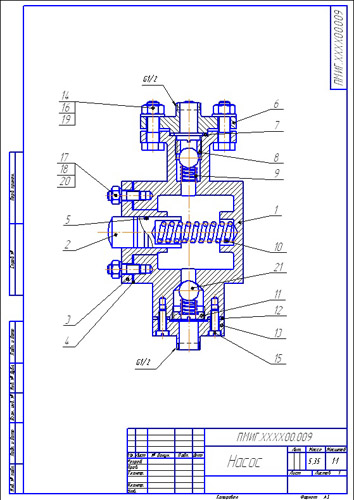

ПМИГ.ХХХХ00.009 СБ_Насос
ПМИГ.ХХХХ00.009 СП_Насос
ПМИГ.ХХХХ01.009_Корпус
ПМИГ.ХХХХ01.009_Корпус аксонометрия
ПМИГ.ХХХХ02.009_Плунжер
ПМИГ.ХХХХ03.009_Крышка
ПМИГ.ХХХХ06.009_Фланец
ПМИГ.ХХХХ08.009_Втулка
ПМИГ.ХХХХ10.009_Пружина
ПМИГ.ХХХХ13.009_Фланец

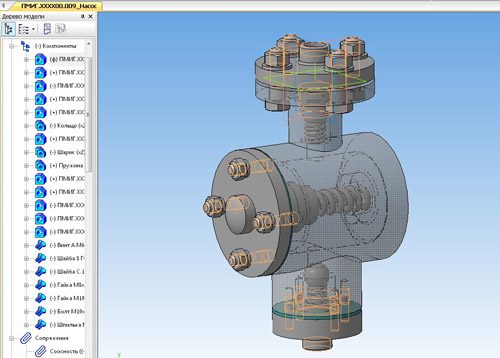

Выполнены в компасе 3D V13 чертежи+3Д модели
Помогу с другими вариантами.Пишите в Л/С.
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
| engineerklub | Дата: Вторник, 18.09.2018, 11:15 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Online
| КИКГ.ХХХХ00.009 СБ_Насос
КИКГ.ХХХХ00.009 СП_Насос
КИКГ.ХХХХ01.009_Корпус
КИКГ.ХХХХ01.009_Корпус аксонометрия
КИКГ.ХХХХ02.009_Плунжер
КИКГ.ХХХХ03.009_Крышка
КИКГ.ХХХХ06.009_Фланец
КИКГ.ХХХХ08.009_Втулка
КИКГ.ХХХХ10.009_Пружина
КИКГ.ХХХХ13.009_Фланец
СКАЧАТЬ ЧЕРТЕЖИ
|
| |
| |
| engineerklub | Дата: Четверг, 10.11.2022, 10:22 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Online
|
Насос ПМИГ.ХХХХ00.009 Сборочный чертеж
Насос ПМИГ.ХХХХ00.009 спецификация
Насос ПМИГ.ХХХХ00.009 3д модель
Насос ПМИГ.ХХХХ00.009 чертежи
Корпус ПМИГ.ХХХХ01.009
Корпус аксонометрия ПМИГ.ХХХХ01.009
Плунжер ПМИГ.ХХХХ02.009
Крышка ПМИГ.ХХХХ03.009
Прокладка ПМИГ.ХХХХ05.009
Фланец ПМИГ.ХХХХ06.009
Прокладка ПМИГ.ХХХХ07.009
Втулка ПМИГ.ХХХХ08.009
Пружина ПМИГ.ХХХХ09.009
Пружина ПМИГ.ХХХХ10.009
Втулка ПМИГ.ХХХХ11.009
Прокладка ПМИГ.ХХХХ12.009
Фланец ПМИГ.ХХХХ13.009
Насос ПМИГ.ХХХХ00.009 СКАЧАТЬ
|
| |
| |
