| Вариант 11 ПМИГ.ХХХХХХ.011 СБ Камера диафрагменная

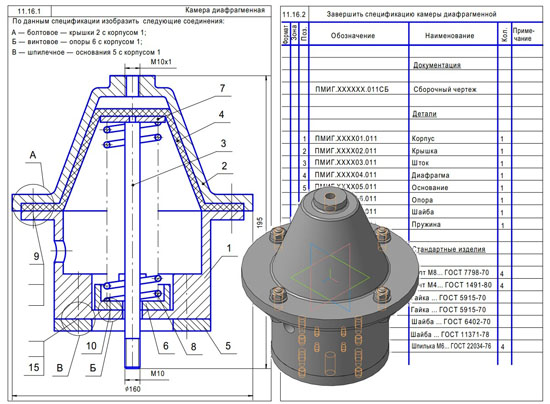

вариант 11 Камера диафрагменная деталировка
вариант 11 Камера диафрагменная чертежи
вариант 11 Камера диафрагменная сборочный чертеж
Задание по созданию чертежей деталей и сборок
1.Завершить оформление сборочного чертежа и спецификации.
2.Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и основания 5. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
3.Выполнить по ГОСТ 2.317-69аксонометрическое изображение с вырезом одной четверти шпилечного соединения деталей 1 и 5.
Описание камеры диафрагменной
Диафрагменная камера применяется в приводах машин, когда необходимо большое усилие при малом перемещении, например, в приводах прижимных столов пескоструйных машин.
Диафрагменные камеры приводят в действие механизмы, выполняющие при автоматизации процесса операции прижима, фиксации и подвода упоров.
Диафрагма 4, из прорезиненной ткани, по периферии зажата между корпусом 1 и крышкой 2 тормозной камеры. Под действием сжатого воздуха, поступающего из пневматической системы через отверстие крышки 2, шайба 7 перемещает шток 3, соединенный с приводом машины.
При снятии давления диафрагма 4 возвращается в исходное положение под действием пружины 8.
Корпус 1 крепится к основанию шпильками 15, гайками и шайбами.
Крышка 2 соединяется с корпусом 1 болтами 9, гайками и шайбами. Опора 6 крепится к корпусу 1 винтами 10.
ПМИГ.ХХХХХХ.011 СБ_Камера диафрагменная
ПМИГ.ХХХХХХ.011 СП_Камера диафрагменная
ПМИГ.ХХХХ01.011_Корпус
ПМИГ.ХХХХ01.011_Корпус аксонометрия
ПМИГ.ХХХХ02.011_Крышка
ПМИГ.ХХХХ03.011_Шток
ПМИГ.ХХХХ04.011_Диафрагма
ПМИГ.ХХХХ05.011_Основание
ПМИГ.ХХХХ05.011_Основание аксонометрия
ПМИГ.ХХХХ06.011_Опора
ПМИГ.ХХХХ07.011_Шайба
ПМИГ.ХХХХ08.011_Пружина
Выполнены в компасе 3D V13 чертежи+3Д модели
Помогу с другими вариантами.Пишите в Л/С.
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
