| Задание вариант 12 ПМИГ.ХХХХХХ.012 СБ Клапан перепускной
вариант 12 Клапан перепускной деталировка
вариант 12 Клапан перепускной чертежи
вариант 12 Клапан перепускной сборочный чертеж
Задание по созданию чертежей деталей и сборок
1.Завершить оформление сборочного чертежа и спецификации.
2.Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и крышки 4. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
3.Выполнить по ГОСТ 2.317-69аксонометрическое изображение с вырезом одной четверти шпилечного соединения деталей 1 и 4.
Описание клапана перепускного
Перепускные предохранительные клапана являются элементами системы, в которой возможно, но не желательно повышение давления.
Рабочая среда поступает в правое отверстие корпуса 1 и дальше через нижнее отверстие — к обслуживаемому объекту.
Давление, при котором срабатывает клапан, регулируется усилием пружины 7 посредством рукоятки 8, посаженой на ходовой винт 5. Пружина, сжатая винтом, прижимает клапан к корпусу 1.
Если в магистрали повышается давление сверх допустимого, срабатывает клапан 2. Под избыточным давлением он поднимается и пропускает через левое отверстие корпуса рабочую среду в запасную емкость.
Когда давление упадет, пружина закроет клапаном отверстие, и выпуск рабочей среды в левое отверстие прекратится.
Рукоятка 8 закреплена на винте 5 установочным винтом 12. Крышка 4 посредством прокладки 9, шпилек 17, гаек и шайб плотно крепится к корпусу 1. Фланец 3 к корпусу присоединяется болтами.
ПМИГ.ХХХХХХ.012 СБ Клапан перепускной
ПМИГ.ХХХХХХ.012 СП Клапан перепускной
ПМИГ.ХХХХ01.012_Корпус
ПМИГ.ХХХХ01.012_Корпус аксонометрия
ПМИГ.ХХХХ02.012_Клапан
ПМИГ.ХХХХ03.012_Фланец
ПМИГ.ХХХХ04.012_Крышка
ПМИГ.ХХХХ04.012_Крышка аксонометрия
ПМИГ.ХХХХ05.012_Винт
ПМИГ.ХХХХ06.012_Седло
ПМИГ.ХХХХ07.012_Пружина
ПМИГ.ХХХХ08.012_Рукоятка

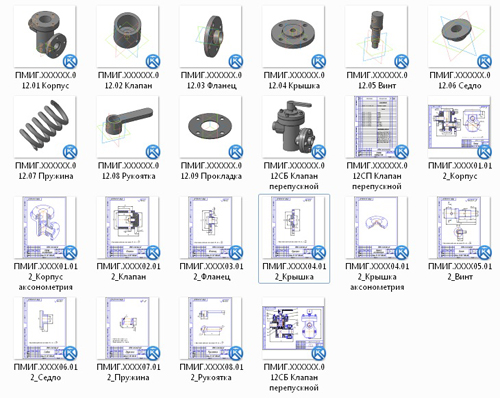

Выполнены в компасе 3D V16 чертежи+3Д модели
Помогу с другими вариантами.Пишите в Л/С.
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
