| Вариант 13 ПМИГ.ХХХХХХ.013_СБ_Клапан предохранительный
вариант 13 Клапан предохранительный деталировка
вариант 13 Клапан предохранительный чертежи
вариант 13 Клапан предохранительный сборочный чертеж

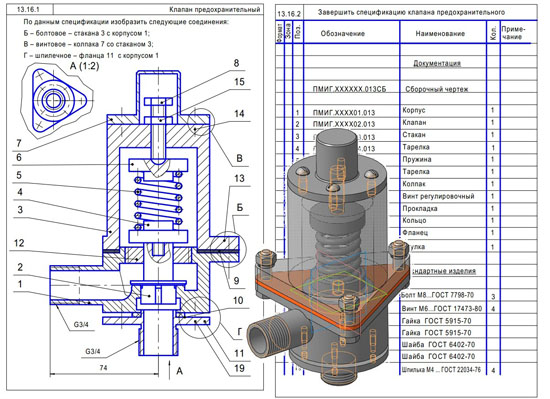

Задание по созданию чертежей деталей и сборок
1.Завершить оформление сборочного чертежа и спецификации.
2.Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и фланца 11. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
Описание клапана предохранительного
Предохранительные клапаны предназначаются для исключения возможности повышения давления сверх установленного в обслуживаемых объектах и системах путем сброса рабочей среды.
Клапан состоит из корпуса 1, к которому крепится стакан 3. Стакан закреплен в корпусе болтами 13, шайбами и гайками. К нижней части корпуса прикреплен фланец 11, соединенный с корпусом при помощи шпилек 19, шайб и гаек. Клапан 2 установлен в корпусе и торцевой частью цилиндрического буртика упирается в торцевую плоскость внутренней цилиндрической части корпуса. В торец верхнего цилиндрического конца клапана 2 установлена на резьбе тарелка 4, на которую опирается пружина 5, регулируемая винтом 8. Винт 8 опирается на тарелку 6. Колпак 7 крепится к стакану 3 винтами 14. На чертеже клапан изображен в закрытом положении.
При повышении давления в системе жидкость, находящаяся в полости отверстия фланца 11 под клапаном 2, давит на него, и клапан, сжимая пружину 5, открывает отверстие. Избыточная жидкость через отверстия в резьбовом патрубке корпуса сливается по трубопроводам (на чертеже не изображены).
Герметичность соединения корпуса 1 и фланца 11 осуществлена резиновым кольцом 10. Для избежания утечки жидкости между корпусом 1 и стаканом 3 установлена прокладка 9.
ПМИГ.ХХХХХХ.013_СБ_Клапан предохранительный
ПМИГ.ХХХХХХ.013_СП_Клапан предохранительный
ПМИГ.ХХХХ01.013_Корпус
ПМИГ.ХХХХ01.013_Корпус аксонометрия
ПМИГ.ХХХХ02.013_Клапан
ПМИГ.ХХХХ03.013_Стакан
ПМИГ.ХХХХ04.013_Тарелка
ПМИГ.ХХХХ05.013_Пружина
ПМИГ.ХХХХ07.013_Колпак
ПМИГ.ХХХХ11.013_Фланец
ПМИГ.ХХХХ11.013_Фланец аксонометрия
ПМИГ.ХХХХ12.013_Втулка

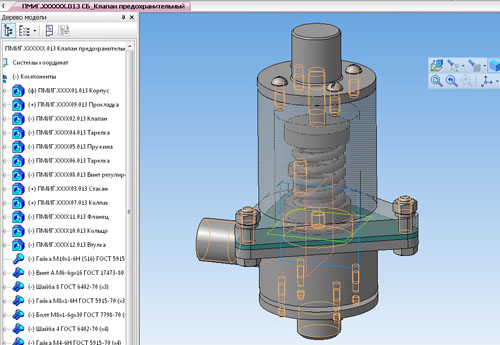

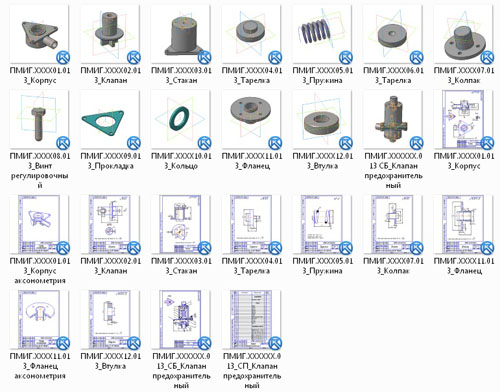

Выполнены в компасе 3D V13 чертежи+3Д модели
