Вариант 14 ПМИГ.ХХХХХХ.014 Цилиндр воздушный
engineerklubДата: Вторник, 15.05.2018, 17:54 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Репутация: 0
Статус: Offline

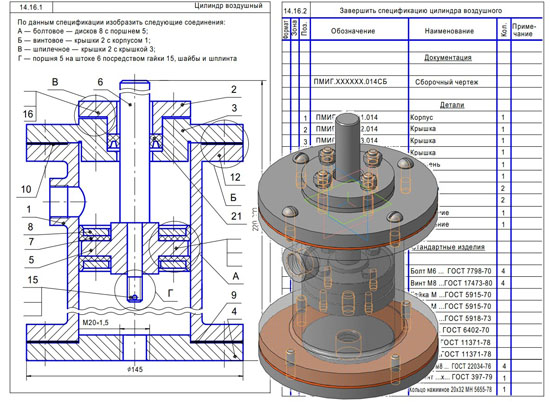

Вариант 14 ПМИГ.ХХХХХХ.014 СБ Цилиндр воздушный



вариант 14 Цилиндр воздушный деталировка
вариант 14 Цилиндр воздушный чертежи
вариант 14 Цилиндр воздушный сборочный чертеж

1.Завершить оформление сборочного чертежа и спецификации.

2.Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и крышки 3.

Описание цилиндра воздушного
Под действием сжатого воздуха происходит движение поршня 5 внутри корпуса 1. Поршень тянет за собой шток 6. Подавая воздух поочередно в оба отверстия корпуса 1, можно двигать поршень 5 вверх или вниз и тем самым придавать нужное движение присоединенному к штоку 6 механизму.

Уплотнение поршня внутри корпуса достигается двумя манжетами 7 из специальной маслоустойчивой резины. Прижатие манжет к корпусу и поршню производится дисками 8 с помощью болтов 11, гаек, шайб. Поршень закрепляется на штоке 6 шайбой и гайкой 15, которая стопорится на штоке шплинтом. Нажимное кольцо 21, закрываемое крышкой 2, обеспечивает дополнительное уплотнение штоку 6.

Крышки 2 и 3 крепятся шпильками 19, гайками и шайбами. К корпусу 1 прикрепляется винтами 12 крышка 3. Уплотнения 9 и 10 обеспечивают герметичность соединений.

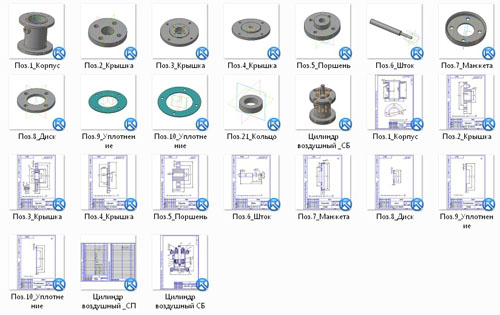

ПМИГ.ХХХХХХ.014 СБ Цилиндр воздушный
ПМИГ.ХХХХХХ.014 СП Цилиндр воздушный
ПМИГ.ХХХХ01.014_Корпус
ПМИГ.ХХХХ02.014_Крышка
ПМИГ.ХХХХ03.014_Крышка
ПМИГ.ХХХХ04.014_Крышка
ПМИГ.ХХХХ05.014_Поршень
ПМИГ.ХХХХ06.014_Шток
ПМИГ.ХХХХ07.014_Манжета
ПМИГ.ХХХХ08.014_Диск
ПМИГ.ХХХХ09.014_Уплотнение

Выполнены в компасе 3D V13 чертежи+3Д модели

Помогу с другими вариантами.Пишите в Л/С.

СКАЧАТЬ МОЖНО ЗДЕСЬ

engineerklubДата: Вторник, 18.09.2018, 11:22 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Репутация: 0
Статус: Offline
КИКГ.ХХХХХХ.014 СБ Цилиндр воздушный
КИКГ.ХХХХХХ.014 СП Цилиндр воздушный
КИКГ.ХХХХ01.014_Корпус
КИКГ.ХХХХ02.014_Крышка
КИКГ.ХХХХ03.014_Крышка
КИКГ.ХХХХ04.014_Крышка
КИКГ.ХХХХ05.014_Поршень
КИКГ.ХХХХ06.014_Шток
КИКГ.ХХХХ07.014_Манжета
КИКГ.ХХХХ08.014_Диск
КИКГ.ХХХХ09.014_Уплотнение

СКАЧАТЬ ЧЕРТЕЖИ

engineerklubДата: Четверг, 17.11.2022, 09:17 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Репутация: 0
Статус: Offline
Цилиндр воздушный ПМИГ.ХХХХХХ.014 СБ

Цилиндр воздушный ПМИГ.ХХХХХХ.014 спецификация
Цилиндр воздушный ПМИГ.ХХХХХХ.014 3д модель
Цилиндр воздушный ПМИГ.ХХХХХХ.014 чертежи
Корпус ПМИГ.ХХХХ01.014
Корпус аксонометрия ПМИГ.ХХХХ01.014
Крышка ПМИГ.ХХХХ02.014
Крышка ПМИГ.ХХХХ03.014
Крышка ПМИГ.ХХХХ04.014
Поршень ПМИГ.ХХХХ05.014
Шток ПМИГ.ХХХХ06.014
Манжета ПМИГ.ХХХХ07.014
Диск ПМИГ.ХХХХ08.014
Уплотнение ПМИГ.ХХХХ09.014
Уплотнение ПМИГ.ХХХХ10.014

Цилиндр воздушный ПМИГ.ХХХХХХ.014 СКАЧАТЬ
