Вариант 15 ПМИГ.ХХХХХХ.015 Кран пробковый
engineerklubДата: Вторник, 11.09.2018, 04:50 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 34139
Репутация: 0
Статус: Offline

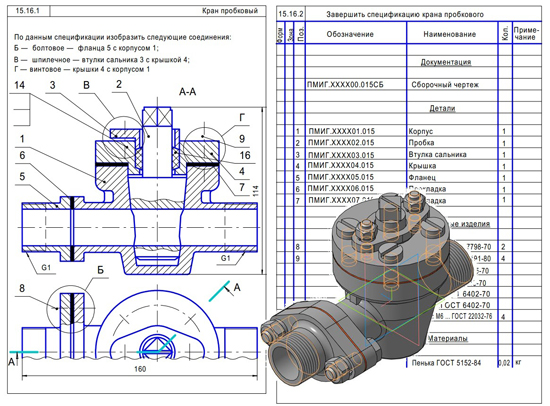

Вариант 15 ПМИГ.ХХХХХХ.015 СБ Кран пробковый



Вариант 15 ПМИГ.ХХХХХХ.015 СБ Кран пробковый деталировка
Вариант 15 ПМИГ.ХХХХХХ.015 СБ Кран пробковый чертежи
Вариант 15 ПМИГ.ХХХХХХ.015 СБ Кран пробковый сборочный чертеж

Задание по созданию чертежей деталей и сборок

1.Завершить оформление сборочного чертежа и спецификации.

2.Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и крышки 4. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.

Описание крана пробкового
Пробковый кран является одним из видов арматуры трубопроводов и предназначается для подачи жидкости по трубопроводу или для изменения ее количества.

Кран состоит из корпуса 1, в котором установлена коническая пробка 2. Крышка 4 закреплена на корпусе винтами 9. На крышке 4 установлена втулка сальника 3, которая уплотняет пробку 2 сальниковой набивкой 16. Втулка сальника 3 закреплена на крышке при помощи шпилек 14, шайб и гаек. Для поворота пробки в нужное положение на свободном конце ее выполнен квадрат, на который надевается рукоятка (на чертеже она не изображена). Фланец 5 крепится к корпусу при помощи болтов 8, шайб и гаек. На чертеже кран изображен в открытом положении.

При повороте пробки 2 изменяется поперечное сечение или полностью закрывается отверстие в корпусе, по которому проходит жидкость, соответственно изменяется количество жидкости, проходящей через кран, или подача ее полностью прекращается. К корпусу подсоединяются два трубопровода (на чертеже они не показаны), по которым проходит жидкость, с одной стороны — к резьбовому концу фланца 5, с другой — к резьбовому концу корпуса 1. Полное прилегание сопрягаемых поверхностей пробки 2 и корпуса 1 достигается конической формой этих деталей. Уплотнение пробки 2 осуществляется при помощи сальниковой набивки 16. Герметизация корпуса 1 и крышки 4 обеспечена прокладкой 7, а фланца 5 и корпуса 1 — прокладкой 6.

ПМИГ.ХХХХ00.015 СБ_Кран пробковый
ПМИГ.ХХХХ00.015 СП_Кран пробковый
ПМИГ.ХХХХ01.015_Корпус
ПМИГ.ХХХХ01.015_Корпус аксонометрия
ПМИГ.ХХХХ02.015_Пробка
ПМИГ.ХХХХ03.015_Втулка сальника
ПМИГ.ХХХХ04.015_Крышка
ПМИГ.ХХХХ04.015_Крышка аксонометрия
ПМИГ.ХХХХ05.015_Фланец
ПМИГ.ХХХХ06.015_Прокладка
ПМИГ.ХХХХ07.015_Прокладка

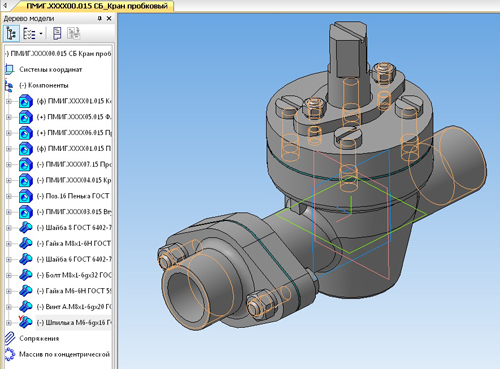

Выполнены в компасе 3D V13 чертежи+3Д модели

Помогу с другими вариантами.Пишите в Л/С.

СКАЧАТЬ МОЖНО ЗДЕСЬ

ВАРИАНТ С ДРУГИМИ РАЗМЕРАМИ

engineerklubДата: Вторник, 18.09.2018, 11:24 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 34139
Репутация: 0
Статус: Offline
КИКГ.ХХХХ00.015 СБ_Кран пробковый
КИКГ.ХХХХ00.015 СП_Кран пробковый
КИКГ.ХХХХ01.015_Корпус
КИКГ.ХХХХ01.015_Корпус аксонометрия
КИКГ.ХХХХ02.015_Пробка
КИКГ.ХХХХ03.015_Втулка сальника
КИКГ.ХХХХ04.015_Крышка
КИКГ.ХХХХ04.015_Крышка аксономеТРИЯ
КИКГ.ХХХХ06.015_Прокладка
КИКГ.ХХХХ07.015_Прокладка

СКАЧАТЬ ЧЕРТЕЖИ

engineerklubДата: Понедельник, 21.11.2022, 06:17 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 34139
Репутация: 0
Статус: Offline
Кран пробковый ПМИГ.ХХХХ00.015 СБ

Кран пробковый ПМИГ.ХХХХ00.015 спецификация
Кран пробковый ПМИГ.ХХХХ00.015 3д модель
Кран пробковый ПМИГ.ХХХХ00.015 чертежи
Корпус ПМИГ.ХХХХ01.015
Корпус аксонометрия ПМИГ.ХХХХ01.015
Пробка ПМИГ.ХХХХ02.015
Втулка сальника ПМИГ.ХХХХ03.015
Крышка ПМИГ.ХХХХ04.015
Крышка аксонометрия ПМИГ.ХХХХ04.015
Фланец ПМИГ.ХХХХ05.015
Прокладка ПМИГ.ХХХХ06.015
Прокладка ПМИГ.ХХХХ07.015

Кран пробковый ПМИГ.ХХХХ00.015 СКАЧАТЬ
