| Вариант 17 ПМИГ.ХХХХХХ.017 Опора вертикального вала
вариант 17 Опора вертикального вала деталировка
вариант 17 Опора вертикального вала чертежи

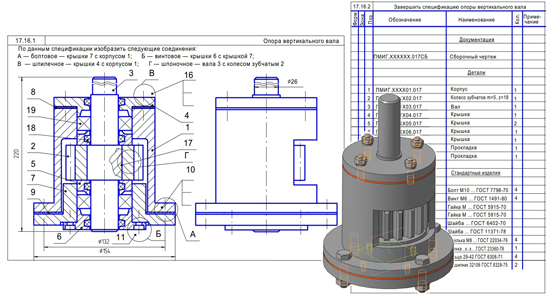

вариант 17 Опора вертикального вала сборочный чертеж
Задание по созданию чертежей деталей и сборок
1.Завершить оформление сборочного чертежа и спецификации.
2.Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и крышки 4. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
Описание опоры вертикального вала
Зубчатое колесо 2, находящееся на валу 3, является ведущим, на валу машины ( на чертеже не показано) — ведомым. Ведущее зубчатое колесо устанавливают на вал 3 посредством призматической шпонки 17 и фиксируют от осевого перемещения крышками 5. Вал 3 вращается в двух конических роликоподшипниках 19. Внутренние кольца обоих подшипников закрепляются на валу 3, торцы их поджимаются крышками 5. Наружные кольца подшипников, вставленные в отверстия крышки 7 и корпуса 1, упираются в торцы крышек 4 и 6.
Для герметизации устройства, а также для устранения утечки масла из подшипников поставлены кольца 18. Крышка 4 крепится к корпусу 1 шпильками 16 с гайками и пружинными шайбами, а крышка 7 крепится с крышкой 6 винтами 11 с потайными головками.
ПМИГ.ХХХХХХ.017 СБ_Опора вертикального вала
ПМИГ.ХХХХХХ.017 СП_Опора вертикального вала
ПМИГ.ХХХХ01.017_Корпус
ПМИГ.ХХХХ01.017_Корпус аксонометрия
ПМИГ.ХХХХ02.017_Колесо зубчатое
ПМИГ.ХХХХ03.017_Вал
ПМИГ.ХХХХ04.017_Крышка
ПМИГ.ХХХХ04.017_Крышка аксонометрия
ПМИГ.ХХХХ05.017_Крышка
ПМИГ.ХХХХ06.017_Крышка
ПМИГ.ХХХХ07.017_Крышка
ПМИГ.ХХХХ08.017_Прокладка
ПМИГ.ХХХХ09.017_Прокладка
Выполнены в компасе 3D V13 чертежи+3Д модели
Помогу с другими вариантами.Пишите в Л/С.
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
| engineerklub | Дата: Четверг, 27.09.2018, 07:02 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| КИКГ.ХХХХХХ.017 СБ_Опора вертикального вала
КИКГ.ХХХХХХ.017 СП_Опора вертикального вала
КИКГ.ХХХХ01.017_Корпус
КИКГ.ХХХХ01.017_Корпус аксонометрия
КИКГ.ХХХХ02.017_Колесо зубчатое
КИКГ.ХХХХ03.017_Вал
КИКГ.ХХХХ04.017_Крышка
КИКГ.ХХХХ04.017_Крышка аксонометрия
КИКГ.ХХХХ05.017_Крышка
КИКГ.ХХХХ06.017_Крышка
КИКГ.ХХХХ07.017_Крышка
КИКГ.ХХХХ08.017_Прокладка
КИКГ.ХХХХ09.017_Прокладка
Выполнены в компасе 3D V13 чертежи+3Д модели
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
| engineerklub | Дата: Вторник, 22.11.2022, 09:58 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Опора вертикального вала ПМИГ.ХХХХХХ.017 СБ
Опора вертикального вала ПМИГ.ХХХХХХ.017 спецификация

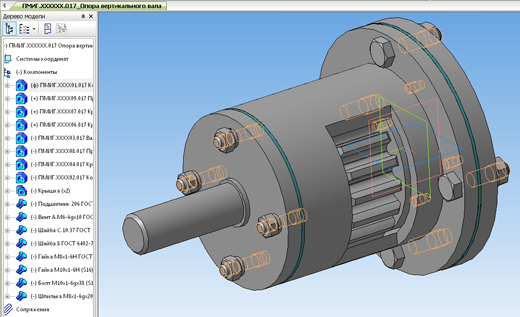

Опора вертикального вала ПМИГ.ХХХХХХ.017 3д модель
Опора вертикального вала ПМИГ.ХХХХХХ.017 чертежи
ПМИГ.ХХХХХХ.017 СП_Опора вертикального вала
Корпус ПМИГ.ХХХХ01.017
Корпус аксонометрия ПМИГ.ХХХХ01.017
Колесо зубчатое m=5, z=18 ПМИГ.ХХХХ02.017
Вал ПМИГ.ХХХХ03.017
Крышка ПМИГ.ХХХХ04.017
Крышка аксонометрия ПМИГ.ХХХХ04.017
Крышка ПМИГ.ХХХХ05.017
Крышка ПМИГ.ХХХХ06.017
Крышка ПМИГ.ХХХХ07.017
Прокладка ПМИГ.ХХХХ08.017
Прокладка ПМИГ.ХХХХ09.017
Опора вертикального вала СКАЧАТЬ
|
| |
| |
