Вариант 19 ПМИГ.ХХХХХХ.019 Опора горизонтального вала
engineerklubДата: Четверг, 27.09.2018, 07:13 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Репутация: 0
Статус: Offline
Вариант 19 ПМИГ.ХХХХХХ.019 Опора горизонтального вала



вариант 19 Опора горизонтального вала деталировка
вариант 19 Опора горизонтального вала чертежи
вариант 19 Опора горизонтального вала сборочный чертеж

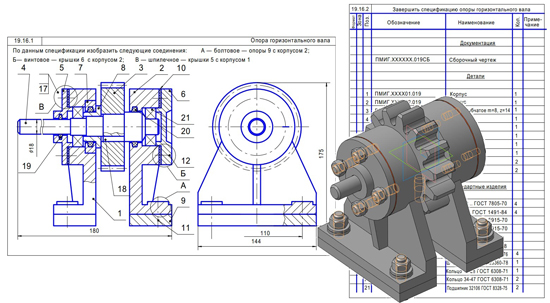

Задание по созданию чертежей деталей и сборок

1.Завершить оформление сборочного чертежа и спецификации.

2.Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и крышки 5. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.

Описание опоры горизонтального вала
Зубчатое колесо 3 соединено с горизонтальным валом 4 с помощью призматической шпонки 18. Опорами вала являются два конических роликоподшипника 21, внутренние кольца которых туго посажены на цапфы (опорные части) вала. Наружные кольца роликоподшипников торцами упираются в крышки 5 и 6. Внутреннее кольцо правого подшипника упирается в торец вала 4, левого — в торец втулки 8.

Для предупреждения осевого перемещения зубчатого колеса 3 торцы его упираются в заплечики вала 4 и втулки 8.

Подшипники смазываются густой (консистентной) смазкой. Для уплотнения мест вала в корпусе 2 и крышке 5 поставлены сальниковые кольца 19 и 20, изготовленные из полугрубошерстного войлока. Прокладка 10 обеспечивает плотное прилегание крышки 5 к корпусу 1 посредством шпилек 17, гаек и шайб, а крышки 6 к корпусу 2 — посредством винтов 12 с потайными головками.

Корпусы 1 и 2 крепятся к опоре болтами 11, гайками и шайбами.

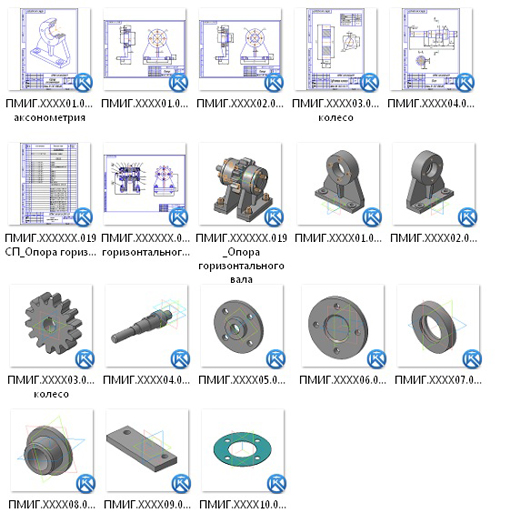

ПМИГ.ХХХХХХ.019 СБ_Опора горизонтального вала
ПМИГ.ХХХХХХ.019 СП_Опора горизонтального вала
ПМИГ.ХХХХ01.019_Корпус
ПМИГ.ХХХХ01.019_Корпус аксонометрия
ПМИГ.ХХХХ02.019_Корпус
ПМИГ.ХХХХ03.019_Зубчатое колесо
ПМИГ.ХХХХ04.019_Вал
ПМИГ.ХХХХ05.019_Крышка
ПМИГ.ХХХХ06.019_Крышка
ПМИГ.ХХХХ07.019_Крышка
ПМИГ.ХХХХ08.019_Втулка
ПМИГ.ХХХХ09.019_Опора
ПМИГ.ХХХХ10.019_Прокладка

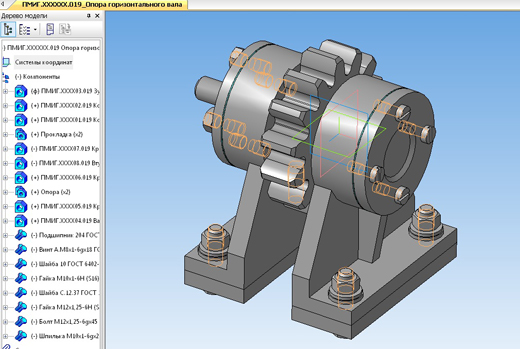

Выполнены в компасе 3D V13 чертежи+3Д модели

Помогу с другими вариантами.Пишите в Л/С.

СКАЧАТЬ МОЖНО ЗДЕСЬ

engineerklubДата: Четверг, 27.09.2018, 07:15 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Репутация: 0
Статус: Offline
КИКГ.ХХХХХХ.019 СБ_Опора горизонтального вала
КИКГ.ХХХХХХ.019 СП_Опора горизонтального вала
КИКГ.ХХХХ01.019_Корпус
КИКГ.ХХХХ01.019_Корпус аксонометрия
КИКГ.ХХХХ02.019_Корпус
КИКГ.ХХХХ03.019_Зубчатое колесо
КИКГ.ХХХХ04.019_Вал
КИКГ.ХХХХ05.019_Крышка
КИКГ.ХХХХ06.019_Крышка
КИКГ.ХХХХ07.019_Крышка
КИКГ.ХХХХ08.019_Втулка
КИКГ.ХХХХ09.019_Опора
КИКГ.ХХХХ10.019_Прокладка

СКАЧАТЬ МОЖНО ЗДЕСЬ

engineerklubДата: Среда, 23.11.2022, 09:05 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Репутация: 0
Статус: Offline
Опора горизонтального вала ПМИГ.ХХХХХХ.019 СБ

Опора горизонтального вала ПМИГ.ХХХХХХ.019 спецификация
Опора горизонтального вала ПМИГ.ХХХХХХ.019 3д модель
Опора горизонтального вала ПМИГ.ХХХХХХ.019 чертежи
Корпус ПМИГ.ХХХХ01.019
Корпус аксонометрия ПМИГ.ХХХХ01.019
Корпус ПМИГ.ХХХХ02.019
Зубчатое колесо m=8, z=14 ПМИГ.ХХХХ03.019
Вал ПМИГ.ХХХХ04.019
Крышка ПМИГ.ХХХХ05.019
Крышка ПМИГ.ХХХХ06.019
Крышка ПМИГ.ХХХХ07.019
Втулка ПМИГ.ХХХХ08.019
Опора ПМИГ.ХХХХ09.019
Прокладка ПМИГ.ХХХХ10.019

Опора горизонтального вала ПМИГ.ХХХХХХ.019 СКАЧАТЬ
