| Насос шестеренчатый ПМИГ.ХХХХХХ.020
вариант 20 Насос шестеренчатый деталировка
вариант 20 Насос шестеренчатый чертежи
вариант 20 Насос шестеренчатый сборочный чертеж
Задание по созданию чертежей деталей и сборок
1.Завершить оформление сборочного чертежа и спецификации.
2.Выполнить трехмерные модели и ассоциативные чертежи корпуса 2 и крышки сальника 5. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
Описание насоса шестеренчатого
Насос состоит из пары цилиндрических зубчатых колес 4, установленных в стальной корпус 1. При вращении колес масло из всасывающей полости попадает между зубьями и стенкой корпуса и переносится в нагнетательную полость. Зубья колес препятствуют возвращению масла во всасывающую полость.
Чтобы избежать утечки масла, зазоры в сопряжениях насоса должны быть минимальными, особенно между зубьями и корпусом, а также по торцам зубчатых колес.
Шестеренчатый насос начинают собирать с запрессовки в крышки 2 и 3 втулок 8. Затем на втулки наносят слой солидола, который обеспечивает смазку для вала 6 и оси 7. С наружных сторон корпуса 1 помещают пропитанные нитролаком бумажные прокладки (на чертеже они не показаны), устанавливают крышку 3 и завинчивают винты 10. На оси 7 монтируют на призматической шпонке 16 зубчатое колесо 4, а на валу 6 зубчатое колесо монтируют по посадке. Крышку 2 крепят болтами 9 к корпусу 1. Для уплотнения вала 6 в крышке 2 поставлены три сальниковых войлочных кольца 17, которые прижимаются к валу и крышке 2 сальниковой крышкой 5 и шпильками 15.
Вращательное движение двигателя передается на ведущий вал 6. Зубчатое колесо, находящееся на валу 6 и вращающееся от двигателя, является ведущим, второе — ведомым.

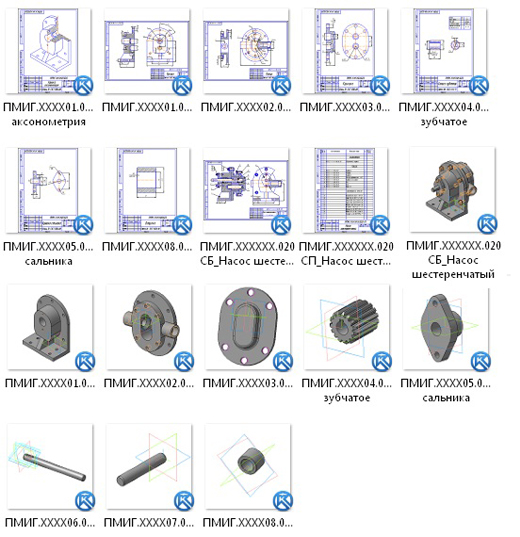

ПМИГ.ХХХХХХ.020 СБ_Насос шестеренчатый
ПМИГ.ХХХХХХ.020 СП_Насос шестеренчатый
ПМИГ.ХХХХ01.020_Крышка
ПМИГ.ХХХХ01.020_Крышка аксонометрия
ПМИГ.ХХХХ02.020_Корпус
ПМИГ.ХХХХ03.020_Крышка
ПМИГ.ХХХХ04.020_Колесо зубчатое
ПМИГ.ХХХХ05.020_Крышка сальника
ПМИГ.ХХХХ06.020_Вал
ПМИГ.ХХХХ07.020_Ось
ПМИГ.ХХХХ08.020_Втулка

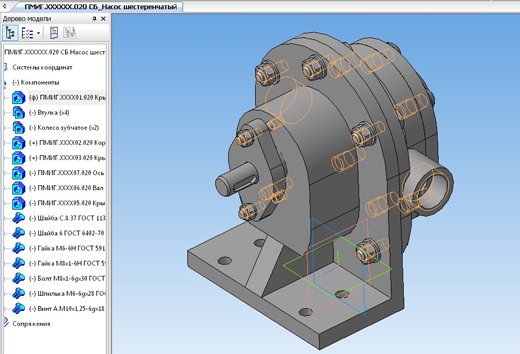

Выполнены в компасе 3D V13 чертежи+3Д модели
Помогу с другими вариантами.Пишите в Л/С.
СКАЧАТЬ МОЖНО ЗДЕСЬ
НАСОС ВАРИАНТ 20 СКАЧАТЬ
|
| |
| |
| engineerklub | Дата: Четверг, 27.09.2018, 07:20 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| КИКГ.ХХХХХХ.020 СБ_Насос шестеренчатый
КИКГ.ХХХХХХ.020 СП_Насос шестеренчатый
КИКГ.ХХХХ01.020_Крышка
КИКГ.ХХХХ01.020_Крышка аксонометрия
КИКГ.ХХХХ02.020_Корпус
КИКГ.ХХХХ03.020_Крышка
КИКГ.ХХХХ04.020_Колесо зубчатое
КИКГ.ХХХХ05.020_Крышка сальника
КИКГ.ХХХХ06.020_Вал
КИКГ.ХХХХ07.020_Ось
КИКГ.ХХХХ08.020_Втулка
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
| engineerklub | Дата: Среда, 23.11.2022, 10:21 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33442
Статус: Offline
| Насос шестеренчатый ПМИГ.ХХХХХХ.020 СБ
Насос шестеренчатый ПМИГ.ХХХХХХ.020 спецификация
Насос шестеренчатый ПМИГ.ХХХХХХ.020 3д модель
Насос шестеренчатый ПМИГ.ХХХХХХ.020 чертежи
Крышка ПМИГ.ХХХХ01.020
Крышка аксонометрия ПМИГ.ХХХХ01.020
Корпус ПМИГ.ХХХХ02.020
Крышка ПМИГ.ХХХХ03.020
Колесо зубчатое ПМИГ.ХХХХ04.020
Крышка сальника ПМИГ.ХХХХ05.020
Вал ПМИГ.ХХХХ06.020
Ось ПМИГ.ХХХХ07.020
Втулка ПМИГ.ХХХХ08.020
Насос шестеренчатый ПМИГ.ХХХХХХ.020 СКАЧАТЬ
|
| |
| |
