| Вариант 21 ПМИГ.ХХХХХХ.021 Насос шестеренчатый
вариант 21 Насос шестеренчатый деталировка
вариант 21 Насос шестеренчатый чертежи

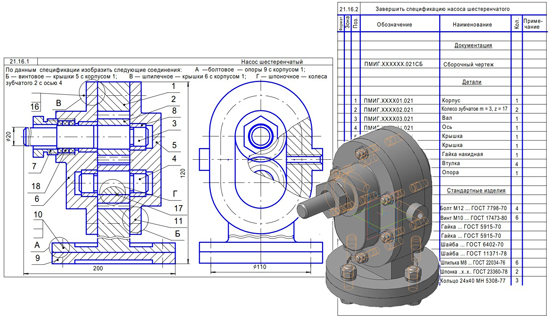

вариант 21 Насос шестеренчатый сборочный чертеж
Описание насоса шестеренчатого
В гидравлических системах применяют шестеренчатые, лопастные и плунжерные насосы.
Шестеренчатые насосы создают давление масла (жидкости) до 12 атмосфер. Конструкция этого насоса проста. Он состоит из пары цилиндрических зубчатых колес 2, установленных в чугунный корпус 1.
При вращении колес масло из всасывающей полости попадает между стенками корпуса и переносится в нагнетательную полость. Сцепляющиеся зубья колесо препятствуют возвращению масла во всасывающую полость. Чтобы избежать утечки масла, зазоры должны быть минимальными, особенно между зубьями и корпусом, а также по торцам зубчатых колес.
Шестеренчатый насос начинают собирать с запрессовки в крышки 5 и втулок 8. Затем на втулки 8 наносят слой солидола, который обеспечивает смазку для вала 3 и оси 4. С наружных сторон корпуса 1 помещают пропитанные нитролаком бумажные прокладки (на чертеже они не показаны), устанавливают крышку 5 и завинчивают винты 11. На ось 4 монтируют на призматической шпонке 18 зубчатое колесо 2. Крышку 6 устанавливают к корпусу 1 и крепят шпильками 16 с гайками и шайбами. Для уплотнения вала в крышке 6 поставлены сальниковые войлочные кольца 18, которые прижимаются к нему и крышке посредством гайки 7.
Корпус 1 к опоре 9 крепится болтами 10, гайками и шайбами.
ПМИГ.ХХХХХХ.021 СБ_Насос шестеренчатый
ПМИГ.ХХХХХХ.021 СП_Насос шестеренчатый
ПМИГ.ХХХХ01.021_Корпус
ПМИГ.ХХХХ02.021_Колесо зубчатое
ПМИГ.ХХХХ03.021_Вал
ПМИГ.ХХХХ04.021_Ось
ПМИГ.ХХХХ05.021_Крышка
ПМИГ.ХХХХ06.021_Крышка
ПМИГ.ХХХХ07.021_Гайка накидная
ПМИГ.ХХХХ08.021_Втулка
ПМИГ.ХХХХ09.021_Опора

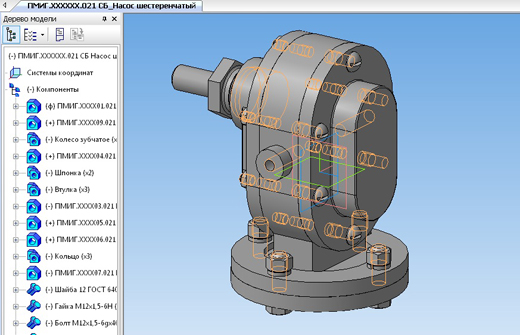

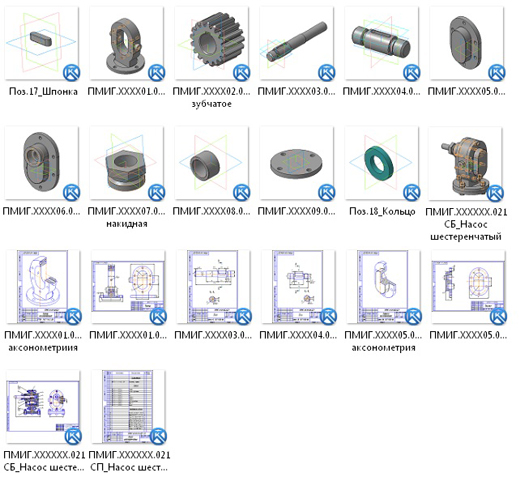

Выполнены в компасе 3D V13 чертежи+3Д модели
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
