| Задание вариант 22 Регулятор

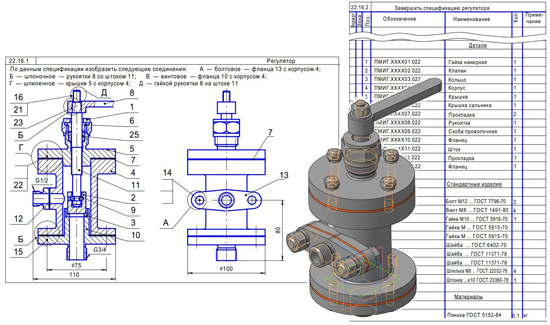

вариант 22 Регулятор деталировка
вариант 22 Регулятор чертежи
вариант 22 Регулятор сборочный чертеж
Описание регулятора
Регулятор — устройство, регулирующее величину проходящей через трубопроводы рабочей среды путем частичного или полного перекрытия проходного отверстия.
При помощи рукоятки 8, соединенной со штоком 11 призматической шпонкой 23, вручную осуществляется подъем и спускание клапана 2. Крышка 5 скреплена с корпусом 1 шпильками 22, гайками и шайбами. Фланец 10 крепится к корпусу винтами 15, а фланец 13 крепится посредством болтов 14, гаек и шайб.
Для обеспечения герметичности регулятора в крышке 5 устроено сальниковое уплотнение 25, состоящее из пеньковой просаленной набивки. Набивка уплотняется крышкой сальника 6 и накидной гайкой 1. На чертеже регулятор изображен в закрытом положении, когда клапан перекрывает отверстие фланца 10. Клапан соединен со штоком 11 посредством проволочной скобы 9.
ПМИГ.ХХХХХХ.022 СБ_Регулятор
ПМИГ.ХХХХХХ.022 СП_Регулятор
ПМИГ.ХХХХ01.022 Гайка никидная
ПМИГ.ХХХХ02.022 Клапан
ПМИГ.ХХХХ03.022_Кольцо
ПМИГ.ХХХХ04.022 Корпус
ПМИГ.ХХХХ04.022 Корпус аксонометрия
ПМИГ.ХХХХ05.022_Крышка
ПМИГ.ХХХХ05.022_Крышка аксонометрия
ПМИГ.ХХХХ06.022_Крышка сальника
ПМИГ.ХХХХ07.022 Прокладка
ПМИГ.ХХХХ08.022_Рукоятка
ПМИГ.ХХХХ09.022 Скоба проволочная
ПМИГ.ХХХХ10.022 Фланец
ПМИГ.ХХХХ11.022 Шток
ПМИГ.ХХХХ12.022 Прокладка
ПМИГ.ХХХХ13.022 Фланец

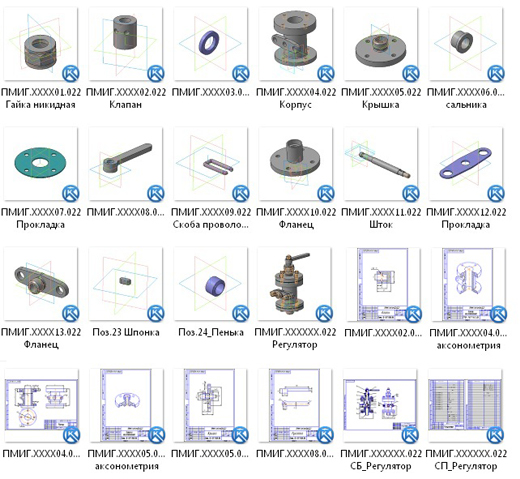

Выполнены в компасе 3D V13 чертежи+3Д модели
Помогу с другими вариантами.Пишите в Л/С.
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
