| Вентиль угловой
вариант 23 Вентиль угловой деталировка
вариант 23 Вентиль угловой чертежи

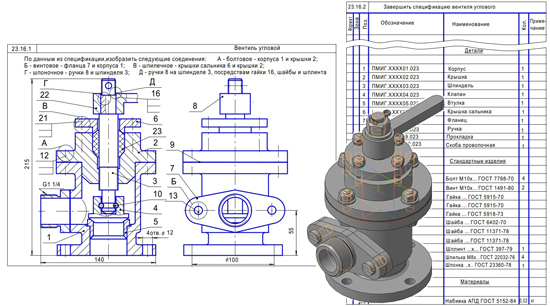

вариант 23 Вентиль угловой сборочный чертеж
Задание по созданию чертежей деталей и сборок
1.Завершить оформление сборочного чертежа и спецификации.
2.Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и крышки 2. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
Описание вентиля углового
Вентиль — запорное устройство для включения или выключения участка трубопровода, а также для регулирования движения в трубопроводе пара, газа или жидкости.
Корпус 1 соединен с крышкой 2 болтами, с фланцем 7 — винтами. Регулирование подачи жидкости производится вручную при помощи ручки 8, соединенной со шпинделем 3 шпонкой 22. Шпиндель соединяется посредством проволочной скобы 10 с клапаном 4.
При повороте ручки против часовой стрелки шпиндель с укрепленным на нем клапаном поднимается. При этом зазор между клапаном 4 и втулкой 5 увеличивается, количество пропускаемой трубопроводом жидкости возрастает.
При повороте ручки в обратную сторону (по часовой стрелке) клапан опускается, и количество подаваемой жидкости уменьшается до полного закрытия отверстия. Для того чтобы жидкость не выходила наружу, в крышке 2 имеется углубление для сальниковой набивки 23. Сальниковая набивка уплотняется крышкой 6 при помощи шпилек 21, шайб и гаек.

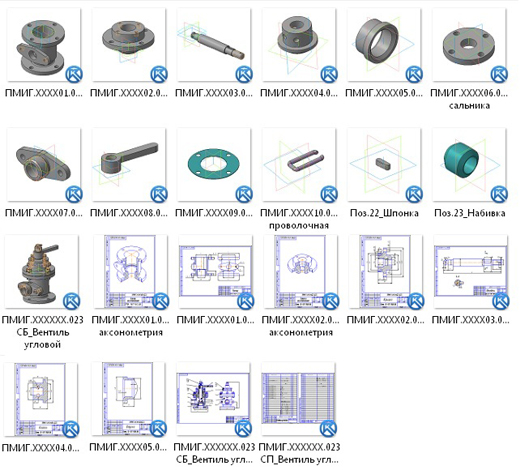

ПМИГ.ХХХХХХ.023 СБ_Вентиль угловой
ПМИГ.ХХХХХХ.023 СП_Вентиль угловой
ПМИГ.ХХХХ01.023_Корпус
ПМИГ.ХХХХ01.023_Корпус аксонометрия
ПМИГ.ХХХХ02.023_Крышка
ПМИГ.ХХХХ02.023_Крышка аксонометрия
ПМИГ.ХХХХ03.023_Шпиндель
ПМИГ.ХХХХ04.023_Клапан
ПМИГ.ХХХХ05.023_Втулка
ПМИГ.ХХХХ06.023_Крышка сальника
ПМИГ.ХХХХ07.023_Фланец
ПМИГ.ХХХХ08.023_Ручка
ПМИГ.ХХХХ09.023_Прокладка
ПМИГ.ХХХХ10.023_Скоба проволочная

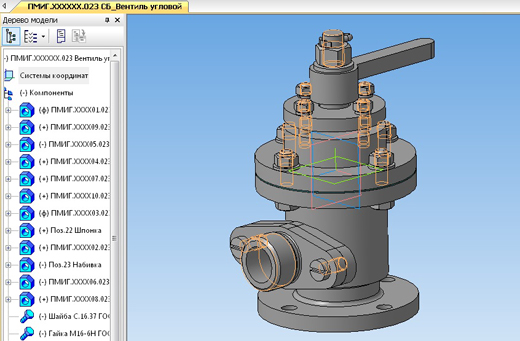

Выполнены в компасе 3D V13 чертежи+3Д модели
Помогу с другими вариантами.Пишите в Л/С.
СКАЧАТЬ МОЖНО ТУТ
|
| |
| |
| engineerklub | Дата: Понедельник, 10.12.2018, 17:08 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33460
Статус: Offline
| КИКГ.ХХХХХХ.023 СБ_Вентиль угловой
КИКГ.ХХХХХХ.023 СП_Вентиль угловой
КИКГ.ХХХХ01.023_Корпус
КИКГ.ХХХХ01.023_Корпус аксонометрия
КИКГ.ХХХХ02.023_Крышка
КИКГ.ХХХХ02.023_Крышка аксонометрия
КИКГ.ХХХХ03.023_Шпиндель
КИКГ.ХХХХ04.023_Клапан
КИКГ.ХХХХ05.023_Втулка
КИКГ.ХХХХ06.023_Крышка сальника
КИКГ.ХХХХ07.023_Фланец
КИКГ.ХХХХ08.023_Ручка
КИКГ.ХХХХ09.023_Прокладка
КИКГ.ХХХХ10.023_Скоба проволочная
СКАЧАТЬ МОЖНО ТУТ
|
| |
| |
| engineerklub | Дата: Вторник, 29.11.2022, 09:01 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 33460
Статус: Offline
| Вентиль угловой ПМИГ.ХХХХХХ.023 СБ
Вентиль угловой ПМИГ.ХХХХХХ.023 спецификация
Вентиль угловой ПМИГ.ХХХХХХ.023 3д деталь
Вентиль угловой ПМИГ.ХХХХХХ.023 чертежи
Корпус ПМИГ.ХХХХ01.023
Корпус аксонометрия ПМИГ.ХХХХ01.023
Крышка ПМИГ.ХХХХ02.023
Крышка аксонометрия ПМИГ.ХХХХ02.023
Шпиндель ПМИГ.ХХХХ03.023
Клапан ПМИГ.ХХХХ04.023
Втулка ПМИГ.ХХХХ05.023
Крышка сальника ПМИГ.ХХХХ06.023
Фланец ПМИГ.ХХХХ07.023
Ручка ПМИГ.ХХХХ08.023
Прокладка ПМИГ.ХХХХ09.023
Скоба проволочная ПМИГ.ХХХХ10.023
Вентиль угловой ПМИГ.ХХХХХХ.023 СКАЧАТЬ
|
| |
| |
