вариант 26 ПМИГ.ХХХХХХ.026 Гидроцилиндр
|
|
| engineerklub | Дата: Понедельник, 10.12.2018, 17:22 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 37212
Статус: Offline
| Гидроцилиндр
вариант 26 Гидроцилиндр деталировка
вариант 26 Гидроцилиндр чертежи

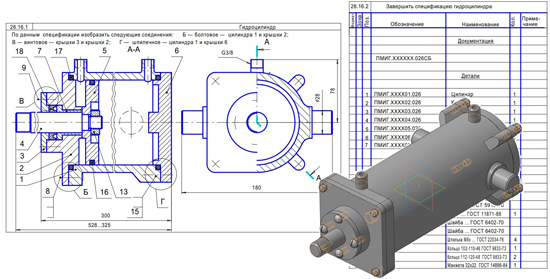

вариант 26 Гидроцилиндр сборочный чертеж
Задание по созданию чертежей деталей и сборок
1.Завершить оформление сборочного чертежа и спецификации.
2.Выполнить трехмерные модели и ассоциативные чертежи цилиндра 1 и крышки 2. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
Описание гидроцилиндра
Гидроцилиндр состоит из цилиндра 1, к которому с одной стороны крепится крышка 2 при помощи болтов 7, шайб и гаек. С другой стороны на корпусе установлена крышка 6 при помощи шпилек 14, шайб и гаек. В цилиндре установлен поршень 5, в проточке которого расположено резиновое кольцо 15.
Поршень крепится на штоке 4 при помощи гайки 11. На крышку 2 крепится крышка 3 винтами 8, поджимая манжету 14, расположенную в расточке крышки 2. В торцевых проточках цилиндра 1 расположены кольца 16.
Поступательное движение поршня 5 вправо относительно корпуса цилиндра 1 происходит при подаче жидкости через штуцер с левой стороны цилиндра. Жидкость подается в полость между поршнем 5 и крышкой 2 и перемещает его вправо. Для сообщения движения штоку 4 влево жидкость под давлением подается по системе к правому штуцеру цилиндра и, заполняя полость между поршнем 5 и крышкой 6, перемещает поршень влево.
Уплотнение крышек 2 и 6 с цилиндром осуществляется резиновыми кольцами 16. Для избежания просачивания жидкости из одной полости цилиндра в другую на поршне 5 установлено резиновое кольцо 15. Уплотнение штока 4 достигается манжетой 17, поджимаемой крышкой 3.

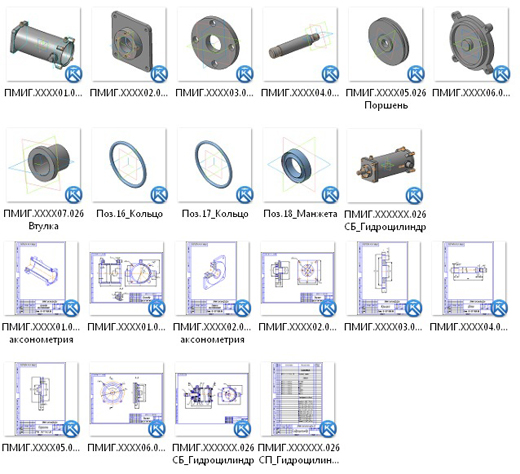

ПМИГ.ХХХХХХ.026 СБ_Гидроцилиндр
ПМИГ.ХХХХХХ.026 СП_Гидроцилиндр
ПМИГ.ХХХХ01.026_Цилиндр
ПМИГ.ХХХХ01.026_Цилиндр аксонометрия
ПМИГ.ХХХХ02.026_Крышка
ПМИГ.ХХХХ02.026_Крышка аксонометрия
ПМИГ.ХХХХ03.026_Крышка
ПМИГ.ХХХХ04.026_Шток
ПМИГ.ХХХХ05.026_Поршень
ПМИГ.ХХХХ06.026_Крышка
ПМИГ.ХХХХ07.026 Втулка
Выполнены в компасе 3D V13 чертежи+3Д модели
Помогу с другими вариантами.Пишите в Л/С.
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
|
|
| engineerklub | Дата: Понедельник, 10.12.2018, 17:28 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37212
Статус: Offline
| КИКГ.ХХХХХХ.026 СБ_Гидроцилиндр
КИКГ.ХХХХХХ.026 СП_Гидроцилиндр
КИКГ.ХХХХ01.026_Цилиндр
КИКГ.ХХХХ01.026_Цилиндр аксонометрия
КИКГ.ХХХХ02.026_Крышка
КИКГ.ХХХХ02.026_Крышка аксонометрия
КИКГ.ХХХХ03.026_Крышка
КИКГ.ХХХХ04.026_Шток
КИКГ.ХХХХ05.026_Поршень
КИКГ.ХХХХ06.026_Крышка
КИКГ.ХХХХ07.026 Втулка
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
|
|
| engineerklub | Дата: Среда, 30.11.2022, 11:14 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37212
Статус: Offline
| Гидроцилиндр ПМИГ.ХХХХХХ.026 СБ
Гидроцилиндр ПМИГ.ХХХХХХ.026 спецификация

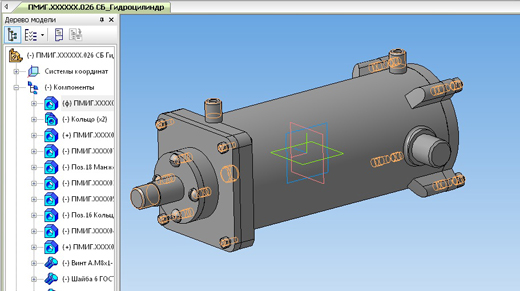

Гидроцилиндр ПМИГ.ХХХХХХ.026 3д модель
Гидроцилиндр ПМИГ.ХХХХХХ.026 чертежи
Цилиндр ПМИГ.ХХХХ01.026
Цилиндр аксонометрия ПМИГ.ХХХХ01.026
Крышка ПМИГ.ХХХХ02.026
Крышка аксонометрия ПМИГ.ХХХХ02.026
Крышка ПМИГ.ХХХХ03.026
Шток ПМИГ.ХХХХ04.026
Поршень ПМИГ.ХХХХ05.026
Крышка ПМИГ.ХХХХ06.026
Втулка ПМИГ.ХХХХ07.026
Гидроцилиндр ПМИГ.ХХХХХХ.026 СКАЧАТЬ
|
| |
|
|
| engineerklub | Дата: Суббота, 24.01.2026, 10:18 | Сообщение # 4 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 37212
Статус: Offline

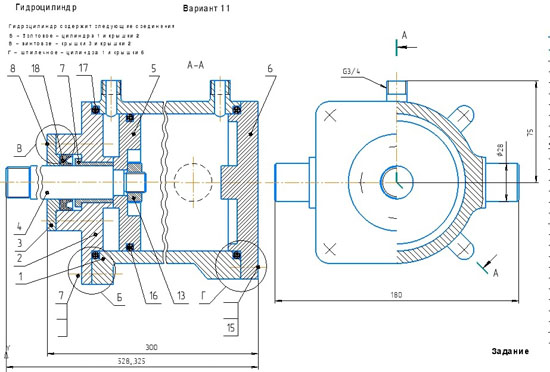

| Гидроцилиндр ПМИГ.ХХХХХХ.011 ЧЕРТЕЖ
Гидроцилиндр ПМИГ.ХХХХХХ.026 ЧЕРТЕЖ
11.1. Завершить оформление сборочного чертежа и спецификации гидроцилиндра.
11.2. Выполнить ассоциативные чертежи деталей 1 и 6, расположивв чертежах аксонометрию с вырезом через отверстия под крепежные детали. При назначении размеров учитывать требования ГОСТ 6636-69.
11.3. Выполнить модель шпилечного соединения деталей 6 и 1 через кольцо 17.
11.4. Выполнить аксонометрическое изображение модели шпилечного соединения деталей 6 и 1 через кольцо 17 (с вырезом через крепежные детали) и местный разрез этого соединения. На разрезе показать все справочные размеры элементов шпилечного соединения (резьбового гнездаи стандартных изделий).11.5. Выполнить ассоциативный чертеж шпилечного соединения деталей 6 и 1 через кольцо 17, и в полуавтоматическом режиме спецификацию этого соединения
11.6. Выполнить изображение шпилечного соединения в режимеразнесения компонентов.
Гидроцилиндр ПМИГ.ХХХХХХ.011 сб
Гидроцилиндр ПМИГ.ХХХХХХ.011 спецификация
Гидроцилиндр ПМИГ.ХХХХХХ.011 3d сборка
Гидроцилиндр ПМИГ.ХХХХХХ.011 чертежи
Цилиндр ПМИГ.ХХХХ01.011
Крышка ПМИГ.ХХХХ06.011
Шпиличное соединение сб
Шпиличное соединение спецификация
Шпиличное соединение разнесение
Гидроцилиндр ПМИГ.ХХХХХХ.011 СКАЧАТЬ
|
| |
|
|
