| Насос шестеренчатый
вариант 27 Насос шестеренчатый деталировка
вариант 27 Насос шестеренчатый чертежи

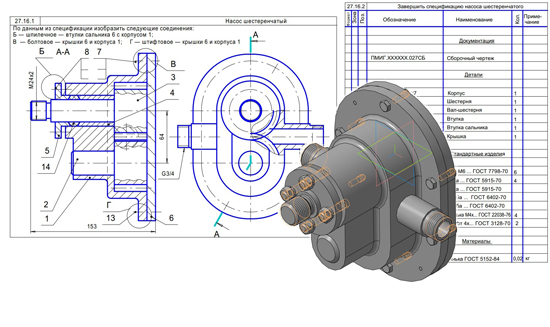

вариант 27 Насос шестеренчатый сборочный чертеж
Задание по созданию чертежей деталей и сборок
1.Завершить оформление сборочного чертежа и спецификации.
2.Выполнить трехмерные модели и ассоциативные чертежи корпуса 1 и втулки сальника 5. В каждом ассоциативном чертеже расположить аксонометрию с вырезом одной четверти детали.
Описание насоса шестеренчатого
Насос — машина, преобразующая механическую энергию двигателя в механическую энергию состояния жидкости с целью ее подъема, перемещения или получения сжатых газов. Шестеренчатые насосы большей частью употребляются для перекачки вязких жидкостей.
Насос состоит из корпуса 1, в котором установлены шестерня 2 и валшестерня 4. Крышка 6 центрируется на корпусе штифтами 13 и крепится к нему болтами 7, шайбами и гайками. К корпусу 1 крепится при помощи шпилек 12, шайб и гаек втулка сальника 5, которая уплотняет сальниковую набивку 14.
Вращательное движение вал-шестерня3 получает от двигателя через муфту (на чертеже она не изображена), установленную на резьбовом конце валашестерни.Вал-шестернявращается по часовой стрелке и, находясь в зацеплении с шестерней 2, приводит ее во вращательное движение против часовой стрелки (на виде слева дан местный разрез). При выходе зубьев из зацепления образуется вакуум, в который жидкость засасывается и перегоняется между зубьями и цилиндрическими отверстиями в корпусе насоса к патрубку, выполненному в разрезе.
Герметизация шейки вала-шестерни 3 в месте выхода его из корпуса осуществлена при помощи сальниковой набивки 14.

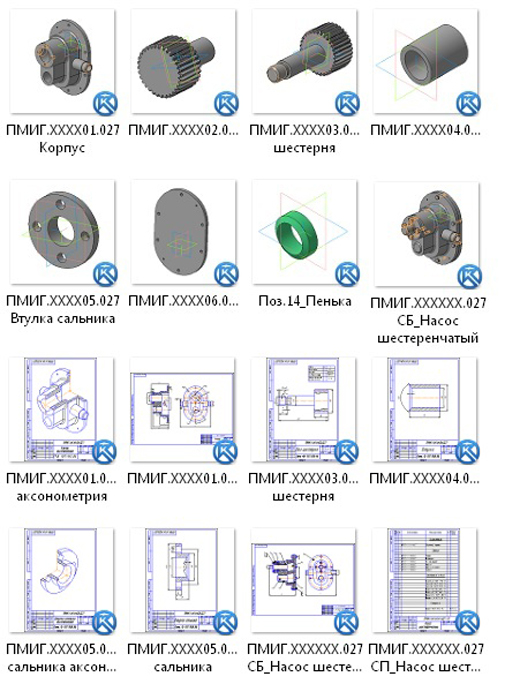

ПМИГ.ХХХХХХ.027 СБ_Насос шестеренчатый
ПМИГ.ХХХХХХ.027 СП_Насос шестеренчатый
ПМИГ.ХХХХ01.027_Корпус
ПМИГ.ХХХХ01.027_Корпус аксонометрия
ПМИГ.ХХХХ03.027_Вал шестерня
ПМИГ.ХХХХ04.027_Втулка
ПМИГ.ХХХХ05.027_Втулка
ПМИГ.ХХХХ05.027_Втулка сальника
ПМИГ.ХХХХ06.027_Крышка

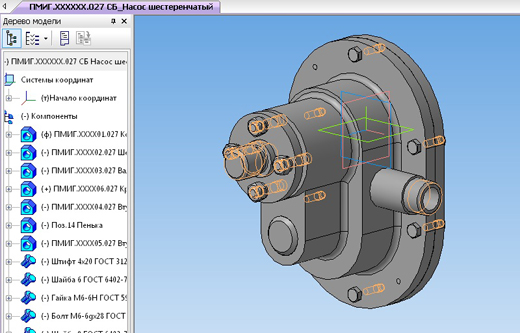

Выполнены в компасе 3D V13 чертежи+3Д модели
Помогу с другими вариантами.Пишите в Л/С.
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
| engineerklub | Дата: Воскресенье, 23.12.2018, 20:22 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 34139
Статус: Offline
| КИКГ.ХХХХХХ.027 СБ_Насос шестеренчатый
КИКГ.ХХХХХХ.027 СП_Насос шестеренчатый
КИКГ.ХХХХ01.027_Корпус
КИКГ.ХХХХ01.027_Корпус аксонометрия
КИКГ.ХХХХ03.027_Вал шестерня
КИКГ.ХХХХ04.027_Втулка
КИКГ.ХХХХ05.027_Втулка сальника
КИКГ.ХХХХ06.027_Крышка
СКАЧАТЬ МОЖНО ЗДЕСЬ
|
| |
| |
| engineerklub | Дата: Среда, 30.11.2022, 14:23 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 34139
Статус: Offline
| Насос шестеренчатый ПМИГ.ХХХХХХ.027 СБ
Насос шестеренчатый ПМИГ.ХХХХХХ.027 спецификация
Насос шестеренчатый ПМИГ.ХХХХХХ.027 3д модель
Насос шестеренчатый ПМИГ.ХХХХХХ.027 чертежи
Корпус ПМИГ.ХХХХ01.027
Корпус аксонометрия ПМИГ.ХХХХ01.027
Шестерня ПМИГ.ХХХХ02.027
Вал шестерня ПМИГ.ХХХХ03.027
Втулка ПМИГ.ХХХХ04.027
Втулка МИГ.ХХХХ05.027
Втулка сальника ПМИГ.ХХХХ05.027
Крышка ПМИГ.ХХХХ06.027
Насос шестеренчатый ПМИГ.ХХХХХХ.027 СКАЧАТЬ
|
| |
| |
