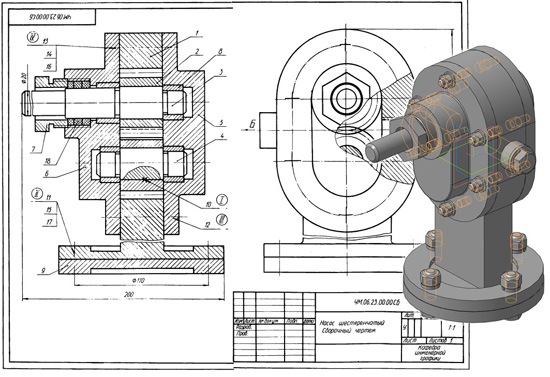

| Насос шестеренчатый ЧМ.06.23.00.00 ЧЕРТЕЖ
В гидравлических системах применяют шестеренчатые, лопастные и плунжерные насосы.
Шестеренчатые насосы создают давление масла (жидкости) до 12 атмосфер. Конструкция этого насоса проста. Он состоит из пары цилиндрических зубчатых колес 2, установленных в чугунный корпус 1.
При вращении колес масло из всасывающей полости попадает между стенками корпуса и переносится в нагнетательную полость. Сцепляющиеся зубья колесо препятствуют возвращению масла во всасывающую полость. Чтобы избежать утечки масла, зазоры должны быть минимальными, особенно между зубьями и корпусом, а также по торцам зубчатых колес.
Шестеренчатый насос начинают собирать с запрессовки в крышки 5 и втулок 8. Затем на втулки 8 наносят слой солидола, который обеспечивает смазку для вала 3 и оси 4. С наружных сторон корпуса 1 помещают пропитанные нитролаком бумажные прокладки (на чертеже они не показаны), устанавливают крышку 5 и завинчивают винты 11. На ось 4 монтируют на призматической шпонке 18 зубчатое колесо 2. Крышку 6 устанавливают к корпусу 1 и крепят шпильками 16 с гайками и шайбами. Для уплотнения вала в крышке 6 поставлены сальниковые войлочные кольца 18, которые прижимаются к нему и крышке посредством гайки 7.
Корпус 1 к опоре 9 крепится болтами 10, гайками и шайбами.
Чертеж выполнить на формате А2 в масштабе 1:1 в двух изображениях.
На чертеже выполнить следующие соединения:
1) Соединить зубчатое колесо 2 с осью 4 посредством призматической шпонки 10 (размеры 8х7х25) по ГОСТ 8788-68
2) Соединть корпус 1 с опорой 9 болтами 11 (резьба М12) по ГОСТ 7798-70, установить шайбы 17 по ГОСТ 11371-78 и гайки 15 по ГОСТ 5915-70.
3) Выполнить соединение крышки 5 и корпуса 1 винтами 12 (резьба М10) по ГОСТ 17473-72.
4) Выполнить соединение крышки 6 с корпусом 1 шпильками 13 по ГОСТ 11765-66 (резьба М8, материал корпуса - чугун), установить шайбы 16 по ГОСТ 6402-70 и гайки 14 по ГОСТ 5915-70.
5) Ввернуть в корпус 1 пробку 19 (резьба М20х1,5).
Насос шестеренчатый ЧМ.06.23.00.00 СБ
Насос шестеренчатый ЧМ.06.23.00.00 спецификация
Насос шестеренчатый ЧМ.06.23.00.00 3d сборка
Насос шестеренчатый ЧМ.06.23.00.00 чертежи
Корпус ЧМ.06.23.00.01
Колесо зубчатое m=3, z=17 ЧМ.06.23.00.02
Вал ЧМ.06.23.00.03
Ось ЧМ.06.23.00.04
Крышка ЧМ.06.23.00.05
Крышка ЧМ.06.23.00.06
Гайка накидная ЧМ.06.23.00.07
Втулка ЧМ.06.23.00.08
Опора ЧМ.06.23.00.09
Насос шестеренчатый ЧМ.06.23.00.00 СКАЧАТЬ
|
| |
| |
